單相逆變電源載波比與后級輸出LC濾波值的關系？

  小弟最近在玩逆變，當然還不太敢玩220或者380的，算是簡單的單相逆變電源，功率不是很大，80W左右。SPWM波是用STM32的高級定時器產生，波形還是不錯的（相當灰主流的做法啊，因為并不是做工頻的逆變器，10~50HZ頻率可調，所以，嘿嘿！！）。以下附帶昨天剛剛焊接好的板子（H橋+前級升壓）。還有調試的一些波形圖片。

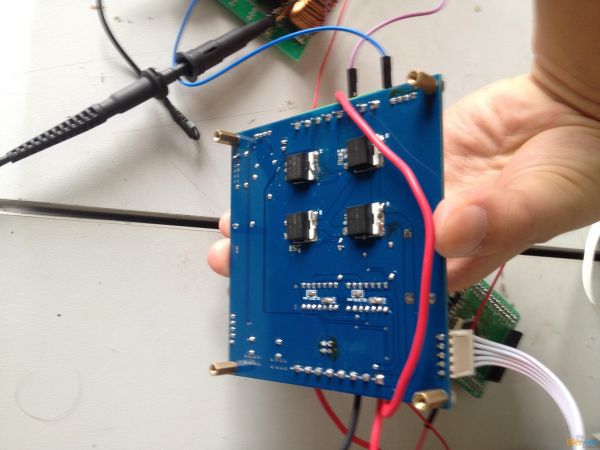

逆變主板

逆變4

逆變1

下面闡述下遇到的問題吧！

現在我的SPWM波頻率是30K，也就是載波頻率是30K

我發現載波比不同的時候，LC濾波出來的波形相差很大，當SPWM頻率固定后，不應該出來波形都一樣的嗎

下面是波形圖

載波比50

載波比50

載波比100

載波比100

載波比250

載波比250

載波比500

載波比500

載波比750

載波比750

載波比1000

載波比1000

我現在費解的是，SPWM頻率，載波比，和LC的值跟輸出的波形大概有什么關系

比如我想輸出27hz的正弦波，這些值我應該怎么選取

全部回復(10)
正序查看
倒序查看
REN電
LV.2
2
2014-07-21 11:37
后級LC值分別為339uH和10uf的電容。計算方法上傳文件所示。
0
回復
REN電
LV.2
3
2014-07-21 11:38
@REN電
后級LC值分別為339uH和10uf的電容。計算方法上傳文件所示。
一種新的LC濾波器參數設計方法.pdf
0
回復
REN電
LV.2
4
2014-07-21 11:40
@REN電
一種新的LC濾波器參數設計方法.pdf

后級LC濾波圖片：

0
回復
2014-07-21 13:17
@REN電
后級LC濾波圖片：[圖片][圖片]
推薦到帖子底部的社區經典了，希望更多人能看到，并且回答你的問題。
0
回復
REN電
LV.2
6
2014-07-21 15:23
@電源網-天邊
推薦到帖子底部的社區經典了，希望更多人能看到，并且回答你的問題。
謝謝您了
0
回復
2014-07-22 09:26
幫樓主頂頂 圖文并茂的好帖子
0
回復
REN電
LV.2
8
2014-07-22 15:47
@電源網-娜娜姐
幫樓主頂頂圖文并茂的好帖子
師長同志，頂木有用 啊 ?。〗涍^很長時間嘗試之后，帶載能力上去了，可波形不是很好看，帶50W負載的時候諧波含量在0.4 %。。。感覺還是載波比和后級LC值的問題。求助??！自己繼續頂下，希望有人能夠解答下！
0
回復
iwei
LV.1
9
2014-07-28 15:36
@REN電
師長同志，頂木有用?。?！經過很長時間嘗試之后，帶載能力上去了，可波形不是很好看，帶50W負載的時候諧波含量在0.4%。。。感覺還是載波比和后級LC值的問題。求助?。∽约豪^續頂下，希望有人能夠解答下！

你的后級的濾波電感，儲能不夠造成的。不知道你的逆變電路是什么樣子的。還要看你的開關管的死區時間。

0
回復
REN電
LV.2
10
2014-07-29 19:56
@iwei
你的后級的濾波電感，儲能不夠造成的。不知道你的逆變電路是什么樣子的。還要看你的開關管的死區時間。
后級的LC是經過計算和調試調整的，感覺整體計算量越大，而且關聯性過于復雜。哎！學生黨摸索了很久只能簡單的出來個波形，以后有時間繼續吧。
0
回復
ruohan
LV.9
11
2020-04-10 09:06
@REN電
后級的LC是經過計算和調試調整的，感覺整體計算量越大，而且關聯性過于復雜。哎！學生黨摸索了很久只能簡單的出來個波形，以后有時間繼續吧。[圖片][圖片]

前級的SPWM是查表法做的還是計算算出來的，，
