PW死區時間怎么測試

如題，死區時間怎么測試，怎么看的出來有多長
全部回復(18)
正序查看
倒序查看
2014-07-27 20:48
反激電源，PWM控制，，通常大家說的死區時間怎么測試，怎么才能看出來死區時間有多長。DCM有死區，CCM沒有死區，是這樣理解嗎
0
回復
2014-07-28 18:50
@Dong東
反激電源，PWM控制，，通常大家說的死區時間怎么測試，怎么才能看出來死區時間有多長。DCM有死區，CCM沒有死區，是這樣理解嗎
自己在頂
0
回復
2014-07-29 08:52
@Dong東
自己在頂
在頂
0
回復
2014-07-29 17:01
@Dong東
在頂
單管的反激有死區嗎
0
回復
2014-07-29 17:07
@賀赫無名
單管的反激有死區嗎
DCM模式，就是變壓器能量全部放完后 會有約5US的的恢復時間，不知道說的對否
0
回復
2014-07-30 11:12
@Dong東
DCM模式，就是變壓器能量全部放完后會有約5US的的恢復時間，不知道說的對否

死區的概念應該是對于兩個管的電路說的吧。

對于DCM，能量釋放完了，就是等下一周期的開始吧，這跟5uS的恢復時間有什么關系，這5uS又是怎么來的？

0
回復
sinican
LV.8
8
2014-07-30 13:47
@Dong東
反激電源，PWM控制，，通常大家說的死區時間怎么測試，怎么才能看出來死區時間有多長。DCM有死區，CCM沒有死區，是這樣理解嗎

示波器兩個探頭，分別夾在輸出和輸入波形上，然后將兩個疊加起來，就可以看 deadtime；不過輸入的幅值 V/div 要調與輸出差不多，才好觀察

0
回復
2014-07-30 20:27
@sinican
示波器兩個探頭，分別夾在輸出和輸入波形上，然后將兩個疊加起來，就可以看deadtime；不過輸入的幅值V/div要調與輸出差不多，才好觀察
你說的是啟動延時嗎
0
回復
2014-07-30 20:30
@edie87@163.com
死區的概念應該是對于兩個管的電路說的吧。對于DCM，能量釋放完了，就是等下一周期的開始吧，這跟5uS的恢復時間有什么關系，這5uS又是怎么來的？
等我找個圖紙來，就是說次級電流放完，在到初級電流上升，這個中間會有一點時間，電流是處于0的時間
0
回復
2014-07-30 20:31
@edie87@163.com
死區的概念應該是對于兩個管的電路說的吧。對于DCM，能量釋放完了，就是等下一周期的開始吧，這跟5uS的恢復時間有什么關系，這5uS又是怎么來的？
就是在等待下周開始，在這等待過程中間不是有點時間的嗎
0
回復
2014-08-03 22:57
@Dong東
反激電源，PWM控制，，通常大家說的死區時間怎么測試，怎么才能看出來死區時間有多長。DCM有死區，CCM沒有死區，是這樣理解嗎
用高壓差分探頭看開關波形啊。反激電源，DCM的死區時間就是變壓器內部磁場密度為零的時間段。
0
回復
2014-08-04 19:03
@源自塵埃
用高壓差分探頭看開關波形啊。反激電源，DCM的死區時間就是變壓器內部磁場密度為零的時間段。

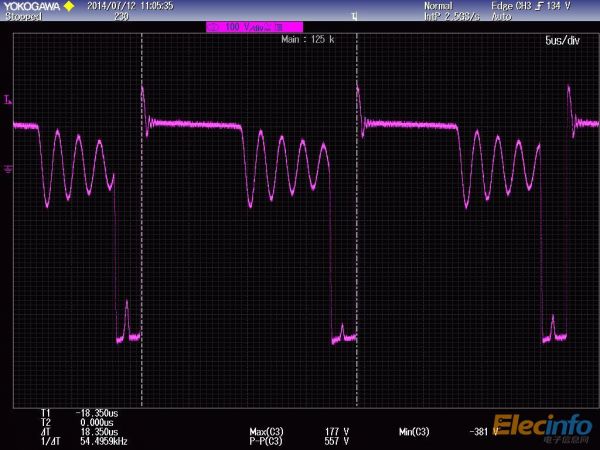

比如這樣 VDS的波形能看得出死區時間嗎，怎么看，求解。。這張圖片導通時波形有點問題，但不妨礙看死區時間吧。。

0
回復
2014-08-04 19:31
@Dong東
[圖片]比如這樣VDS的波形能看得出死區時間嗎，怎么看，求解。。這張圖片導通時波形有點問題，但不妨礙看死區時間吧。。

0
回復
2014-08-04 19:32
@源自塵埃
[圖片]
AC輸入電壓至少是240V以上測試的吧？
0
回復
2014-08-04 20:32
@源自塵埃
AC輸入電壓至少是240V以上測試的吧？
是的，264V測的，，那個7US就是死區時間了吧。  是否可以理解為儲存時間呢？
0
回復
2014-08-04 22:09
@Dong東
是的，264V測的，，那個7US就是死區時間了吧。 是否可以理解為儲存時間呢？
存儲時間多指三極管或MOS管在關斷過程中的延遲時間！7uS指的是DCM模式的死區時間。建議買一本開關電源方面的書看看，推薦《精通開關電源設計》
0
回復
2014-08-05 17:27
@源自塵埃
存儲時間多指三極管或MOS管在關斷過程中的延遲時間！7uS指的是DCM模式的死區時間。建議買一本開關電源方面的書看看，推薦《精通開關電源設計》
謝謝，已經買了
0
回復
2017-12-31 14:57
@Dong東
謝謝，已經買了
這么快啊?
