LLC大功率電源變壓器制作
請問各位做過LLc的大神，哪位可以說說大功率LLC的變壓器怎么制作的呢？LLC變壓器要求雙線并繞？
全部回復(15)
正序查看
倒序查看
@宛東驕子
至今沒有遇到正負半周電流不對稱。
我的變壓器使用不是雙線并繞，但是我的變壓器（使用全波整流）測量出二次側的漏感分別是28uH和26uH感覺相差不大

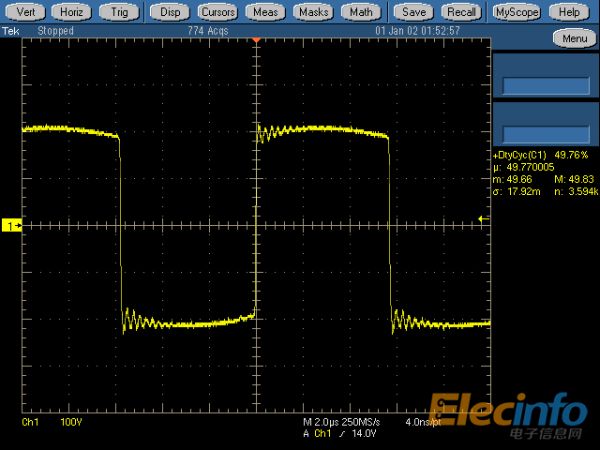

圖一：通過測量變壓器兩端電壓（施加在變壓器兩端的電壓），基本上是一致的，
圖二：黃色電壓波形的那個繞組輸出電壓高，輸出的電流大；青色電壓波形的那個繞組輸出電壓低，輸出電流大。
通過對調一次側變壓器的兩端后：
圖三：黃色電壓波形的那個繞組輸出電壓高，但是輸出的電流卻是小的；青色電壓波形的那個繞組輸出電壓低，但是輸出電流大。
所以從上面的實驗結果表明，在我的電路板這里，輸出的電壓大一點并不是影響輸出電流嚴重不均衡的主要原因。
對換一次側，能夠對調二次側的兩個繞組輸出電流的不均衡情況。
多個電路以及多種方式對比，都是上管開通的時候，二次側與此同向的那個繞組輸出電流大。對于一次側電流來說也就是永遠都是上半波電流大，下半波電流小。
請問一下以上問題是怎么回事呢？請問大神能幫一下忙嗎？
0
回復
@fshhuo
我的變壓器使用不是雙線并繞，但是我的變壓器（使用全波整流）測量出二次側的漏感分別是28uH和26uH感覺相差不大圖一：通過測量變壓器兩端電壓（施加在變壓器兩端的電壓），基本上是一致的， [圖片] 圖二：黃色電壓波形的那個繞組輸出電壓高，輸出的電流大；青色電壓波形的那個繞組輸出電壓低，輸出電流大。 [圖片] 通過對調一次側變壓器的兩端后：圖三：黃色電壓波形的那個繞組輸出電壓高，但是輸出的電流卻是小的；青色電壓波形的那個繞組輸出電壓低，但是輸出電流大。[圖片] 所以從上面的實驗結果表明，在我的電路板這里，輸出的電壓大一點并不是影響輸出電流嚴重不均衡的主要原因。 對換一次側，能夠對調二次側的兩個繞組輸出電流的不均衡情況。 多個電路以及多種方式對比，都是上管開通的時候，二次側與此同向的那個繞組輸出電流大。對于一次側電流來說也就是永遠都是上半波電流大，下半波電流小。 請問一下以上問題是怎么回事呢？請問大神能幫一下忙嗎？
皖東腳趾好神秘啊!
!@碗東嬌子
!@碗東嬌子 0
回復
@fshhuo
我的變壓器使用不是雙線并繞，但是我的變壓器（使用全波整流）測量出二次側的漏感分別是28uH和26uH感覺相差不大圖一：通過測量變壓器兩端電壓（施加在變壓器兩端的電壓），基本上是一致的， [圖片] 圖二：黃色電壓波形的那個繞組輸出電壓高，輸出的電流大；青色電壓波形的那個繞組輸出電壓低，輸出電流大。 [圖片] 通過對調一次側變壓器的兩端后：圖三：黃色電壓波形的那個繞組輸出電壓高，但是輸出的電流卻是小的；青色電壓波形的那個繞組輸出電壓低，但是輸出電流大。[圖片] 所以從上面的實驗結果表明，在我的電路板這里，輸出的電壓大一點并不是影響輸出電流嚴重不均衡的主要原因。 對換一次側，能夠對調二次側的兩個繞組輸出電流的不均衡情況。 多個電路以及多種方式對比，都是上管開通的時候，二次側與此同向的那個繞組輸出電流大。對于一次側電流來說也就是永遠都是上半波電流大，下半波電流小。 請問一下以上問題是怎么回事呢？請問大神能幫一下忙嗎？
1，變壓器次級一般采用雙繞組并繞，避免感量誤差。
2，次級整流部分的布線盡量平均。
0
回復
@宛東驕子
1，變壓器次級一般采用雙繞組并繞，避免感量誤差。2，次級整流部分的布線盡量平均。
高手果然不同，一點就通了，電源的輸出電流基本相等好了但是又發現另外一個問題了：
用英飛凌的ICE2HS01G做一款LLC電源，打算做1000W輸出12V（輸出使用半橋全波整流），發現當添加同步整流部分時，輕載時電流會有反向倒灌問題，不知道如何解決。（輕負載1A以下都會出現，1A以上沒有這個問題）：

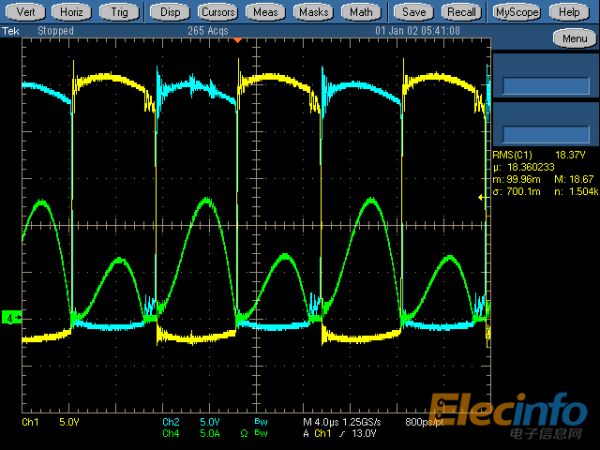

圖一：加同步整流，從空載關機時，出現下圖中的電流倒灌。青色的是同步整流波形，黃色的是二次側變壓器波形，紅色的是變壓器二次側中心點電流波形
圖二：開機后加載后，關閉負載進入空載后出現如下波形（輕負載1A以下都會出現，1A以上沒有這個問題）：青色的是同步整流波形，黃色的是二次側變壓器波形，紅色的是變壓器二次側中心點電流波形
加載后（5A , 1A以上都可以）輸出電流波形是正常的，不會倒灌，如下圖：青色的是同步整流波形，黃色的是一次側下MOS管驅動波形，紅色的是變壓器二次側中心點電流波形
輕載的時候（1A，安全起見沒有添加同步驅動），電流電壓波形如下圖：青色的是同步整流波形，黃色的是一次側下MOS管驅動波形，紅色的是變壓器二次側中心點電流波形一次側下MOS管驅動
主電路圖如下：
