什么是LED蠟燭燈   蠟燭燈圖片展示

在十多年前，蠟燭還是輔助照明工具，現在用的少了。但是我們對蠟燭有一種割舍不掉的情懷，它是一段歲月的印記。不過現在蠟燭燈又走進了我們的生活。什么是蠟燭燈？我們一起來了解。

該產品的芯片是QX2304，可充電；產品信息如下圖

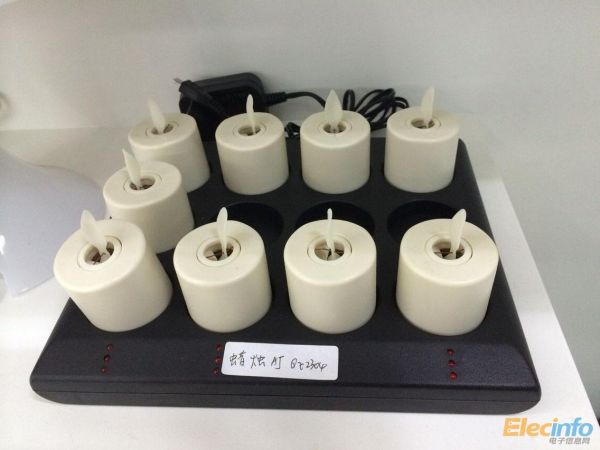

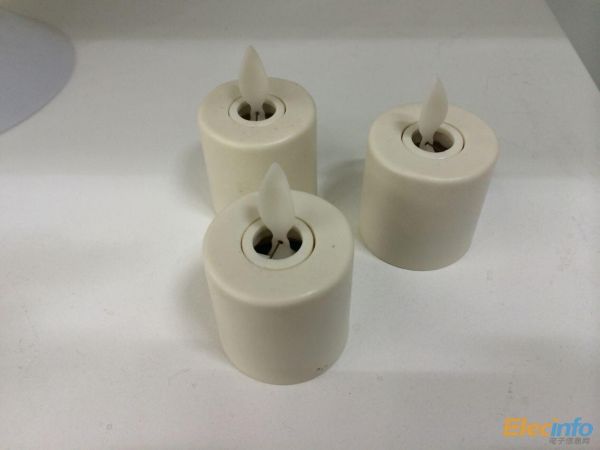

實圖效果

蠟燭燈原理   蠟燭燈內置省電燈泡，只要三顆小鋰電池，即使長時間連續使用，也不會燈座過熱的情況發生。蠟燭燈包括蠟燭造型的燈體、用于與燈座相連的燈頭和內置于燈體內的發光體，其特征在于所述發光體兩個電極分別與燈頭的相應電極相連。

 蠟燭燈特點   1、能效高，采用兩個可替換的AAA電池可以連續使用140小時。   2、遠程遙控，及可吹滅等諸多功能。   3、是戶外旅游、情調照明、飯店、酒吧桌面照明，夜晚在花園，池塘，船上或者后院舉行的晚會照明的理想選擇。

 蠟燭燈相當于小型手電筒，但是蠟燭造型讓它更有情調，喝紅酒的時候配上蠟燭燈、溫馨浪漫瑩然而來。戶外旅游時，昏黃蠟燭燈光和星光想輝映，天地合一，別提多美妙了。

高效低功耗 PFM DC-DC同步升壓IC   QX2304



概述

QX2304是一款高效率、低功耗、低紋波、高工作頻率的PFM同步升壓DC-DC變換器。

QX2304僅需要三個外圍元件，就可完成將低輸入的電池電壓變換升壓到所需的工作電壓。

QX2304的輸出電壓，可通過內部調節進行選擇（步進0.1V），方便客戶應用于不同的輸出負載情況。QX2304系統輸出電壓具有低紋波，低噪聲的特點。

QX2304內置的同步開關管可極大降低開關管上的損耗，使效率最高可達95%。QX2304工作于PFM模式，可有效降低輕載模式下的損耗，提高設備的使用周期。同時，芯片低的靜態電流可進一步降低系統損耗。



 特點

? 最高效率：95%

? 最高工作頻率：300 KHz

? 低靜態電流：15uA

? 可選輸出電壓：2.5V～3.6V

? 輸出精度：±2.5%

? 寬輸入電壓范圍：0.9V～3.6V

? 低紋波，低噪聲



應用領域

? 1～2個干電池的電子設備

? 電子詞典、數碼相機、LED手電筒、LED燈、血壓計、MP3、遙控玩具、無線耳機、無線鼠標鍵盤、醫療器械、防丟器、汽車防盜器、充電器、VCR、PDA等手持電子設備

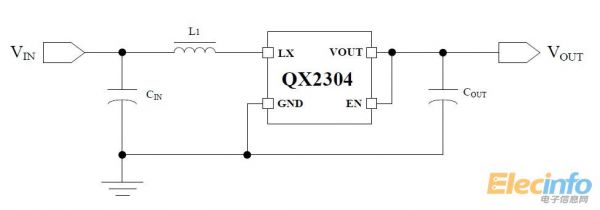

典型應用原理電路圖:

大量有貨。需要樣片可聯系!免費提供
