  • 如何使微動開關觸動一下無論長按還是短按，繼電器就自動斷開，再按一下另一個開關，繼電器繼續開啟！

如何使微動開關觸動一下無論長按還是短按，繼電器就自動斷開，再按一下另一個開關，繼電器繼續開啟！

想做一個簡單的開關控制電路，就是兩個控制開關，2個微動開關，一個是微動或長按，繼電器斷開，另一個就是按下或長按繼電器吸合，那位朋友給畫個最簡單的電路。

謝謝，對了，電壓12V直流。

全部回復(9)
正序查看
倒序查看
brsys
LV.7
2
2015-02-10 19:49



-----------------------------------------

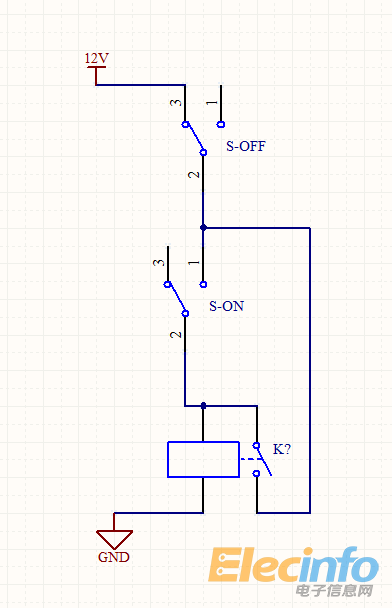

給出了，你也要說一下，你這是書上的作業題還是在哪碰到的？

0
回復
jngg
LV.4
3
2015-02-10 22:36
@brsys
[圖片] -----------------------------------------給出了，你也要說一下，你這是書上的作業題還是在哪碰到的？
謝謝！我自己打算做個控制電機的按鍵開關，一個是起自動保護的，一個是開啟控制的，不過我想用的是不帶鎖的微動開關。不知道控制芯片用什么？
0
回復
jianyedin
LV.9
4
2015-02-11 08:53
@jngg
謝謝！我自己打算做個控制電機的按鍵開關，一個是起自動保護的，一個是開啟控制的，不過我想用的是不帶鎖的微動開關。不知道控制芯片用什么？
用觸發器
0
回復
kcfoo1
LV.5
5
2015-03-02 14:45
@jngg
謝謝！我自己打算做個控制電機的按鍵開關，一個是起自動保護的，一個是開啟控制的，不過我想用的是不帶鎖的微動開關。不知道控制芯片用什么？

專門幫你畫了個圖

0
回復
cjw318
LV.7
6
2015-03-02 15:09
@kcfoo1
[圖片]專門幫你畫了個圖

如果用單向可控硅更簡單，這類可控硅外觀就同9013、8055等，也就幾毛錢而已。

因為這類1A以下的可控硅的耐壓通常都在100v以上，因此繼電器兩端無需并聯吸收二極管。



0
回復
kcfoo1
LV.5
7
2015-03-02 15:14
@cjw318
如果用單向可控硅更簡單，這類可控硅外觀就同9013、8055等，也就幾毛錢而已。因為這類1A以下的可控硅的耐壓通常都在100v以上，因此繼電器兩端無需并聯吸收二極管。[圖片]
你這個電流大了也許會對按鍵的觸點有影響，容易損壞，再說價格也比較高
0
回復
cjw318
LV.7
8
2015-03-02 15:16
@kcfoo1
你這個電流大了也許會對按鍵的觸點有影響，容易損壞，再說價格也比較高

繼電器有多大電流啊！

何況操作時間極短。

0
回復
sdrcsun
LV.1
9
2015-03-02 22:42
直接用自保持繼電器就可以了，簡單方便。
0
回復
it180
LV.3
10
2015-04-08 14:50
@jngg
謝謝！我自己打算做個控制電機的按鍵開關，一個是起自動保護的，一個是開啟控制的，不過我想用的是不帶鎖的微動開關。不知道控制芯片用什么？
我們做的是按鍵的，但是按一次跳檔一次，限制為6個檔位
