初接觸開關電源，想用CCFL變壓器 推挽拓撲搭建一個 小型低功耗的 千伏輸出的高壓電源。
初步搭建電路發現 開關管的驅動信號，漏極波形異常。 哪位遇到相似的情況或者知道原因？

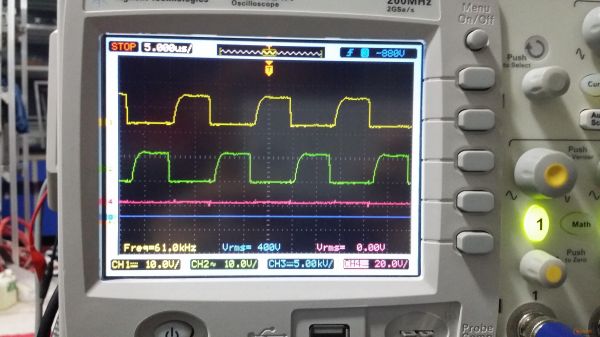

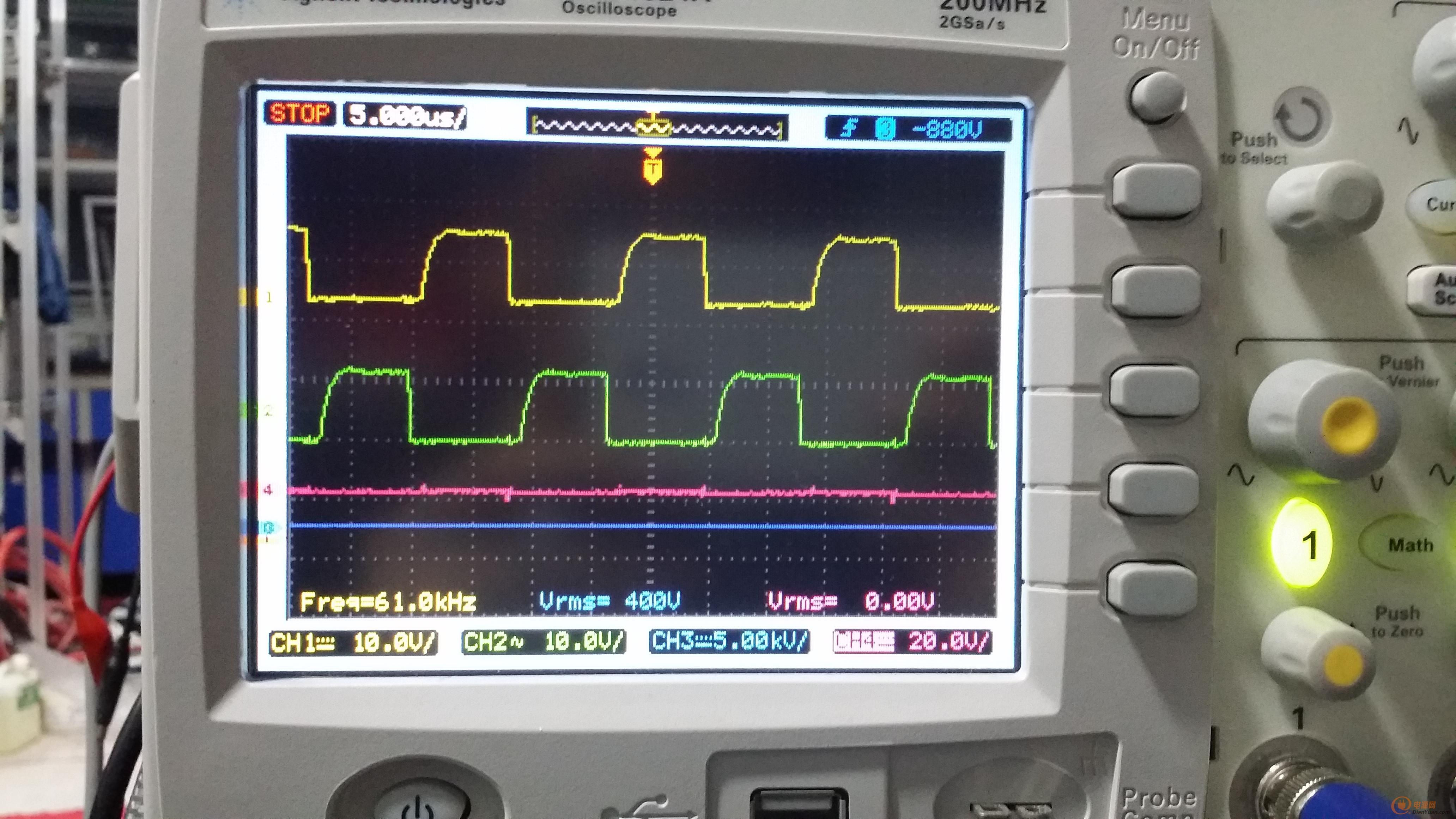

MOS管為IRF540, 驅動信號為SG3525 控制， 未接變壓器是gate波形如下：

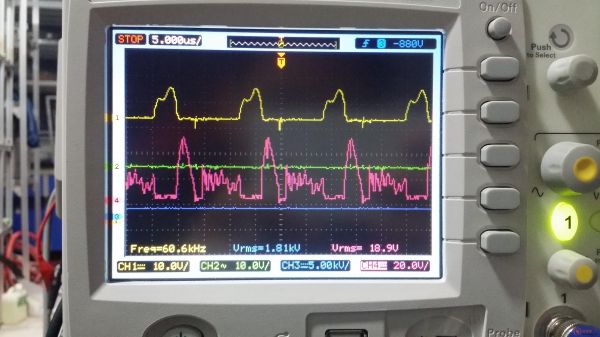

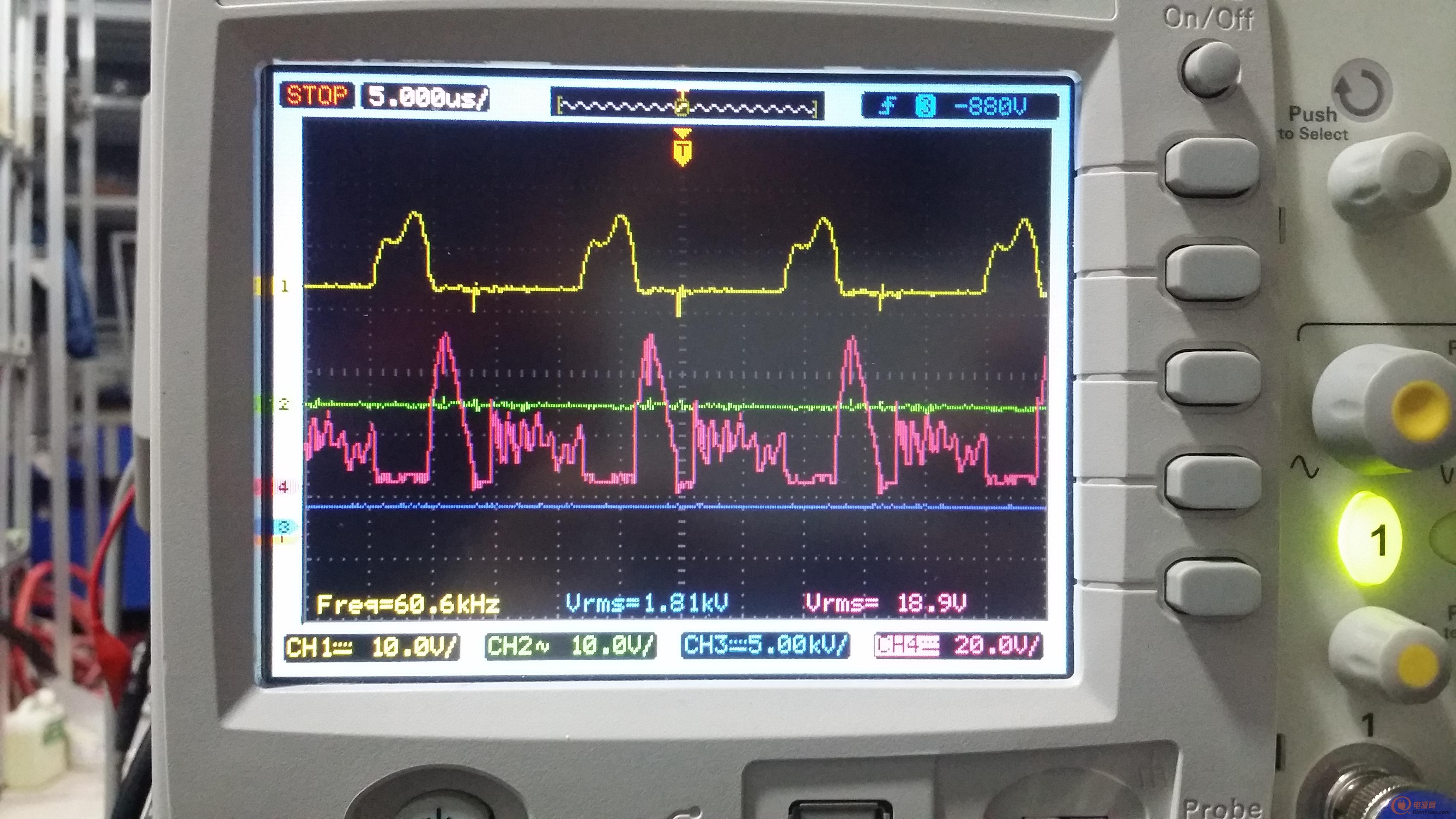

接變壓器后已知mos 驅動為黃色，波形 不是很正常，另一只mos 驅動波形直接消失，一直0V。
紅色為第一只mos 漏極波形。

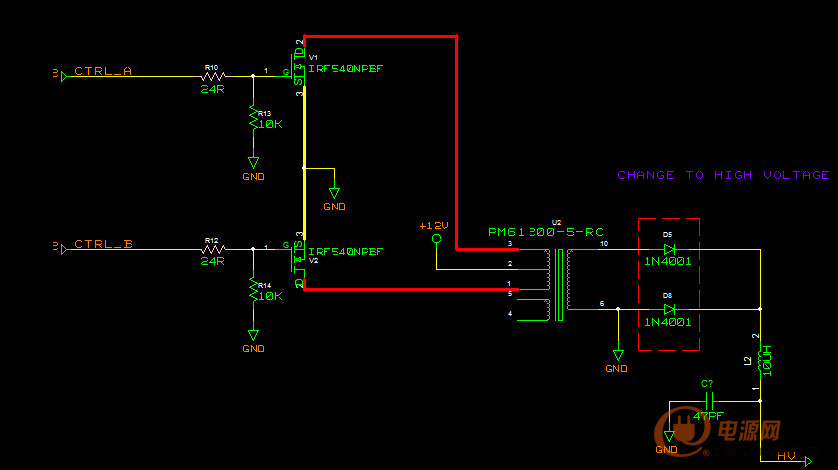

部分原理圖如下。 請無視輸出端，該二極管已換成高壓硅堆。電容電感待調整。。 SG3525 的輸出直接接ctrl_A、B.
是否需要加MOS管驅動芯片？ 另外未排除變壓器本身的問題，基于手上目前只有一片，需要后面買新的重新測試。
請指教~·
