在LED照明領域上，驅動和調光十分重要。本文提供一種 PWM 調光、低壓差的 LED 恒流驅動方案 ，它采用的QX7138為L(zhǎng)ED 線性降壓恒流驅動器，有極高的性價比。

     工作原理：QX7138 是一種 PWM 調光的、低壓差的 LED 線性降壓恒流驅動器。通過采樣輸出電流作為負反饋來形成整個工作環路的穩定工作。QX7138 采用 5.0V 工藝制作，正常工作電壓為 3.0V 到 5.5V，當電源電壓高過5.5V 時通過外部的鉗位電路使芯片工作電壓鉗位在 5.5V 即可滿足高壓大電流恒流 LED 驅動。QX7138 還可以通過在 DIM 引腳加外部信號進行 PWM 調光，DIM 腳輸入信號的頻率范圍是 100HZ 到 30KHZ，當不需要調光功能時，DIM 可以懸空。

     應用領域：線性LED照明驅動；PWM調光的LED照明驅動LED手電筒；LED臺燈、LED礦燈、LED日光燈等。

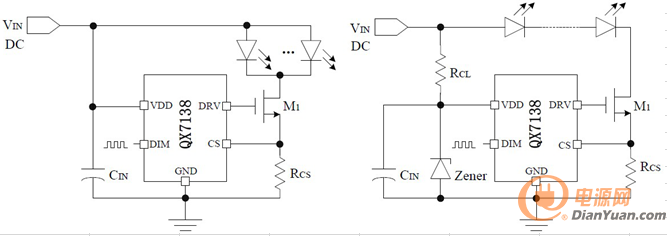

     應用電路圖

      特點

      1、僅需要外接一個電阻和一個NMOS 管就可以構成一個完整的LED 恒流驅動電路，調節該外接電阻就可以調節輸出電

           流，輸出電流可調范圍為20mA到 3.0A。

      2、可以通過在DIM 引腳加外部信號進行PWM 調光，DIM 腳輸入信號的頻率范圍是100HZ 到30KHZ，當不需要調光功

           能時，DIM 可以懸空。

      3、采用5.0V 工藝制作，正常工作電壓為3.0V 到5.5V，當電源電壓高過5.5V 時，通過外部的鉗位電路使芯片工作電

           壓鉗位在 5.5V 即可滿足高壓大電流恒流 LED 驅動。

      4、輸出電流精度：＜±5%。

      5、采用SOT-23-5 的封裝形式。
