用UC3854做PFC，測試電壓一直上升。

用UC3854做的，設計輸出電壓是350到380，第一次試驗就燒了，后來就用的24V直流源測試，帶400K的小負載，但是從第一個圖看到，電壓已經560多了，用萬用表測量可以帶600多，電壓反饋到后來也不準了，都到9V了，大家看看，幫忙處處主意。

全部回復(9)

只看樓主

正序查看

倒序查看

Rochen

LV.2

2015-06-03 20:29

回復

Rochen

LV.2

2015-06-03 20:30

幫忙看看圖，出點主意

回復

jianjun8410

LV.7

2015-06-03 22:57

@Rochen

幫忙看看圖，出點主意[圖片]

上原理圖看看

回復

Rochen

LV.2

2015-06-04 09:17

@jianjun8410

上原理圖看看

原理圖采用的是TI設計手冊上的經典拓撲，然后參考設計流程重新設計。但是電壓經常上電就飆升。PFC.pdf

回復

Rochen

LV.2

2015-06-04 09:57

@Rochen

[圖片][圖片]

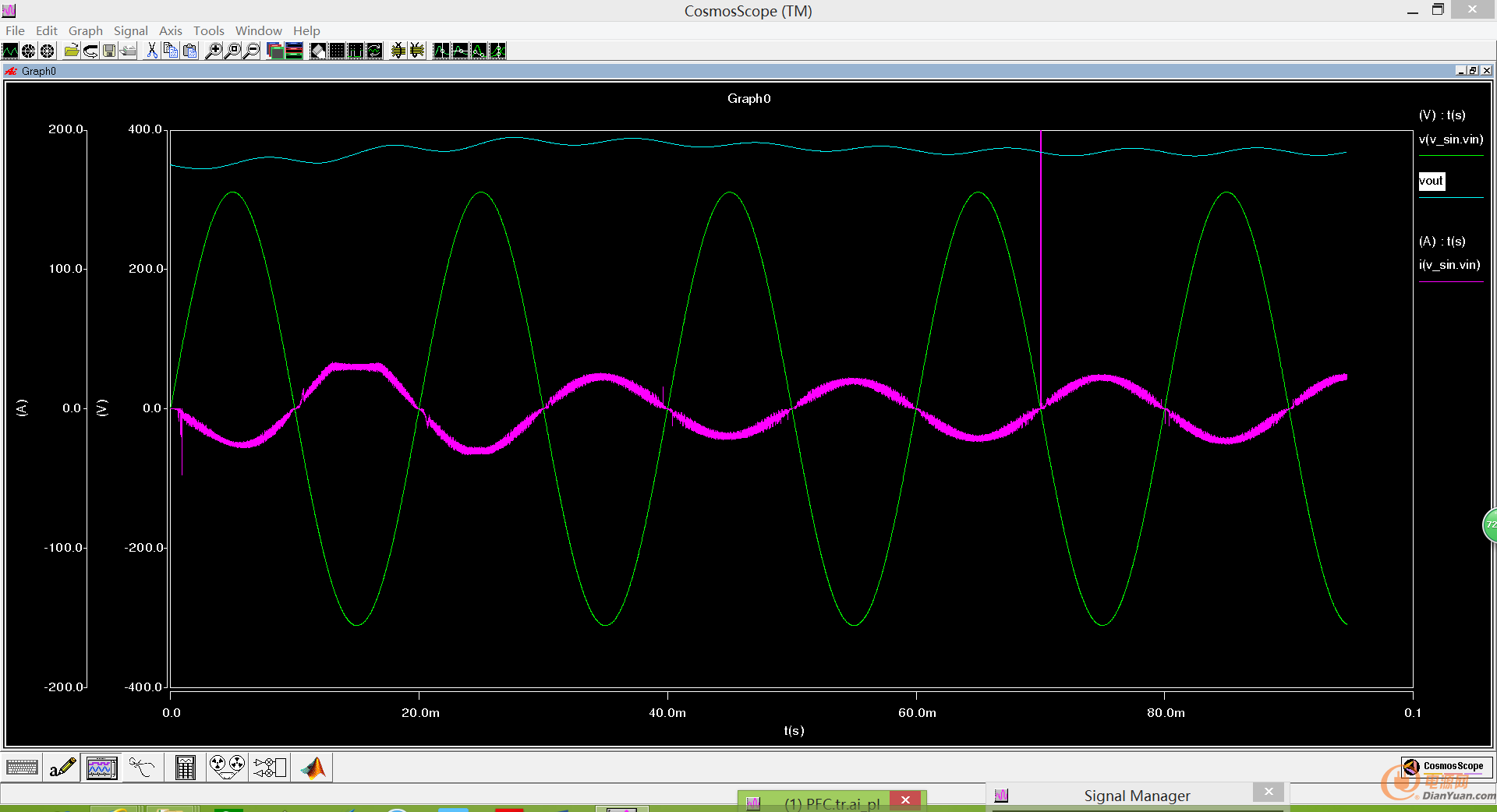

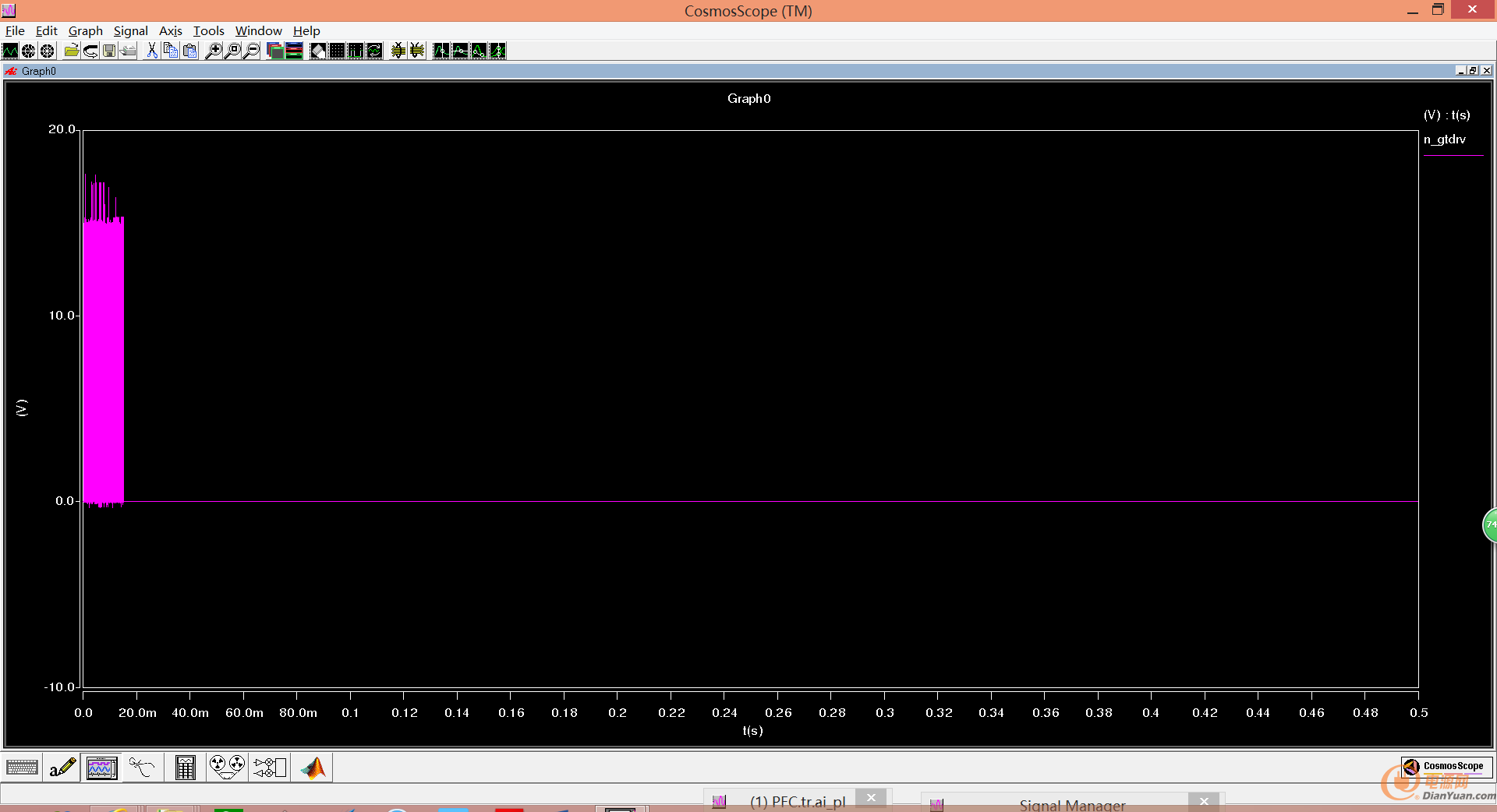

saber仿真出來的波形，是在電壓達到400V時候，MOSFET的占空比就為零了，但是我實驗的時候占空比一直有，而且還很高，估計有80%。

回復

wxg152629

LV.2

2015-06-04 11:29

@Rochen

原理圖采用的是TI設計手冊上的經典拓撲，然后參考設計流程重新設計。但是電壓經常上電就飆升。PFC.pdf

我也不會，頂一下

回復

wxg152629

LV.2

2015-06-04 11:39

@wxg152629

我也不會，頂一下

用saber仿真得出的波形冒似是對的，當時仿的是3KW

的波形。

回復

wxg152629

LV.2

2015-06-04 11:40

@wxg152629

用saber仿真得出的波形冒似是對的，當時仿的是3KW[圖片]的波形。

仿真的時候PWM占空比在電壓穩定之后就為0了，但實際做實驗過程中PWM占空比一直很大

回復

帶殼的炒雞蛋

LV.1

2017-08-07 19:07

@wxg152629

仿真的時候PWM占空比在電壓穩定之后就為0了，但實際做實驗過程中PWM占空比一直很大[圖片]

樓主問題解決了嗎？

回復
