半橋拓?fù)浣Y(jié)構 波形不好發生震蕩

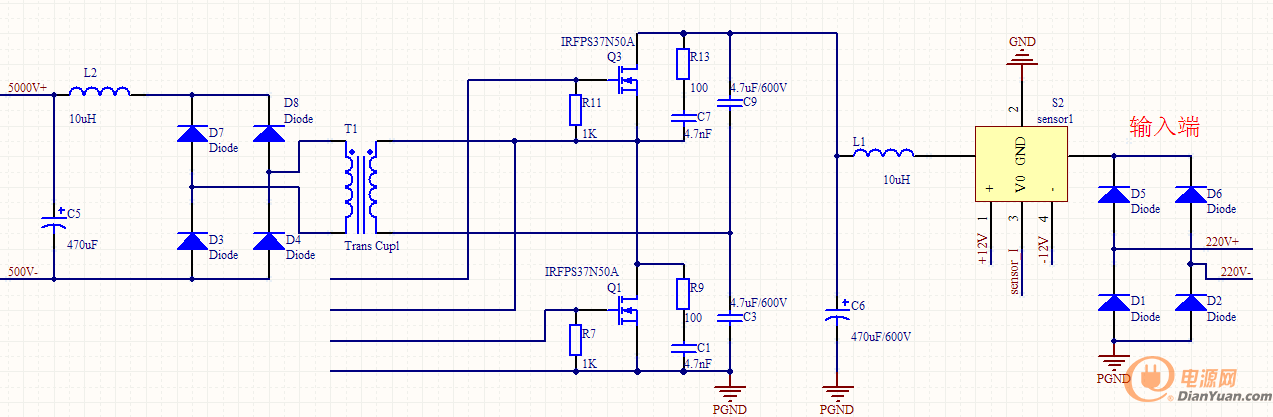

市電轉500V開關電源半橋拓?fù)浣Y(jié)構 波形不好發生震蕩，匝數比1:4，原邊波形跟DS差不多，TL494控制占空比

GS間波形

重載時上管GS與DS間波形

輕載時ＤＳ間波形

全部回復(6)

只看樓主

正序查看

倒序查看

電源網-fqd

2015-06-10 09:35

已經被添加到社區經典圖庫嘍
http://www.cubesun.cn/bbs/classic/

回復

qinzutaim

2015-06-10 10:02

檢查反饋回路....最好上電路圖,大家才能分析問題所在.

回復

DFRJ

LV.1

2015-06-10 12:26

@qinzutaim

檢查反饋回路....最好上電路圖,大家才能分析問題所在.

我現在是設置為開環的，通過調節TL494的死區來控制占空比，所以還是主干電路有問題，閉環試過也是一樣的情況

回復

qinzutaim

2015-06-10 13:49

@DFRJ

我現在是設置為開環的，通過調節TL494的死區來控制占空比，所以還是主干電路有問題，閉環試過也是一樣的情況

開環都這樣的,沒救了....

回復

DFRJ

LV.1

2015-06-10 14:08

@qinzutaim

開環都這樣的,沒救了....[圖片]

您覺得是哪里有問題？死區段波形完全亂了

回復

wxsh125000

LV.1

2016-04-21 21:21

@DFRJ

我現在是設置為開環的，通過調節TL494的死區來控制占空比，所以還是主干電路有問題，閉環試過也是一樣的情況

到底什么原因呢，看了很多帖子也沒有指出問題所在。和你波形差不多

回復
