各位大神看看有什么方法把這個尖峰給去電嗎?
紅色的CH3是反激MOS管的DS,藍色的CH4是RCD吸收的D的陰極和MOS的S的電壓。
我看其他人的這個尖峰都很小的
現在就是太高了,用的是600V的MOS管,輸入264V的時候最高能沖到640,
我也把匝比降下去過,不過這樣要一直工作在DCM的話就要將電感量了,降了電感量峰值電流就大了,MOS管是5A的,如果電感量降到250uH的話峰值電流就沖到4.7A了- -!所以比較糾結。
你做多少W的電源,感量怎么那么小250uh ?
反激不適合做100W的,70W頂了。100W用正激做 效果嗷嗷好!
ke可可,誰告訴你反激不能做100W?
全電壓輸入,反激 我都做150W,單220V輸入 反激做到200W~220W,
連續那是肯定的,不連續怎么行呢?
充電器不全是反激,正激的也有,LLC的也有

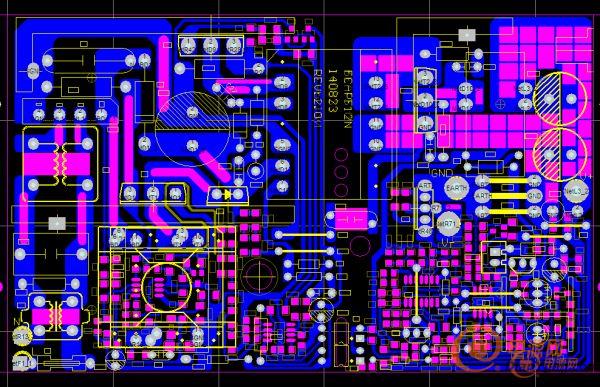

下面是2款正激的,單管正激+APFC,雙管正激無PFC
100W 看輸出條件,有些100W,正激是做不了的,
但100W,大部分輸出條件,反激可以完成,
各有優點

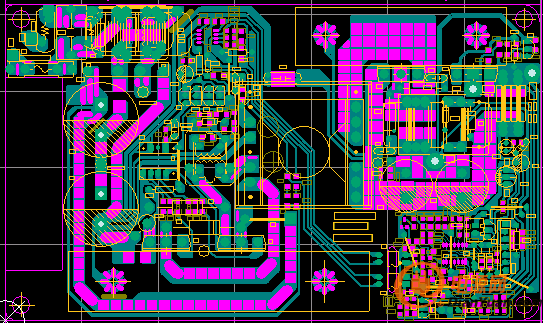

大神幫忙看看是不是布線哪里有什么問題
不是不能,是不適合。反激做小功率是最合適的,包括成本方面。而正激做中功率成本和性能也是最合適的。雖然反激能做200W,我甚至還看見2000W的,但是為什么非得用不合適的拓撲。用正激做100W的成本和性能絕對比反激好,我做個幾個。
做150W內用正激不合適,原因,成本問題,
還有150W用反激 ,很容易實現全電壓,而正激則不可以全電壓,
正激要滿足全電壓輸入,就得加APFC,那成本就巨大了,電路也復雜,難度增大,
150W的充電器,成本就10多元,你搞正激,一個儲能電感 的成本就受不了的,
還更別說 900V的MOS了,
簡直就是瞎起哄
充電器的輸出電壓都比較高,60V 72V 84V適合反激,不適合正激
正激做12V 很合適,做輸出電壓高的,正激不行,
不計成本的話最好的是半橋,傳統半橋和LLC都可
在輸出整流二極管上并了個220pF的電容就降了很多
并了220P在整流管,你有沒有測試待機時 ,比不并之前,待機功耗有沒增大呢?
還有并了后,與并之前,帶滿載,效率有沒改變呢?
并220pF:5分鐘積分測試,輸入9.57wh,輸出8.55wh,效率0.8934
不并220pF:5分鐘積分測試,輸入9.61wh,輸出8.58wh,效率0.8928
并220pF待機功耗:1分鐘積分測試,輸入0.0397wh
不并220pF待機功耗:1分鐘積分測試,輸入0.0392wh
待機功耗差不多,效率反而是并了220pF的高一點,
整流管兩端不是直接并221,是R+C串聯起來,再并在整流管2端,
你試下30R+471( 或102)
