  • UC3844 。35V2A反激開關電源設計,上電就炸,炸成神經衰弱了。。。請各位高手指點一二。。

UC3844 。35V2A反激開關電源設計,上電就炸,炸成神經衰弱了。。。請各位高手指點一二。。

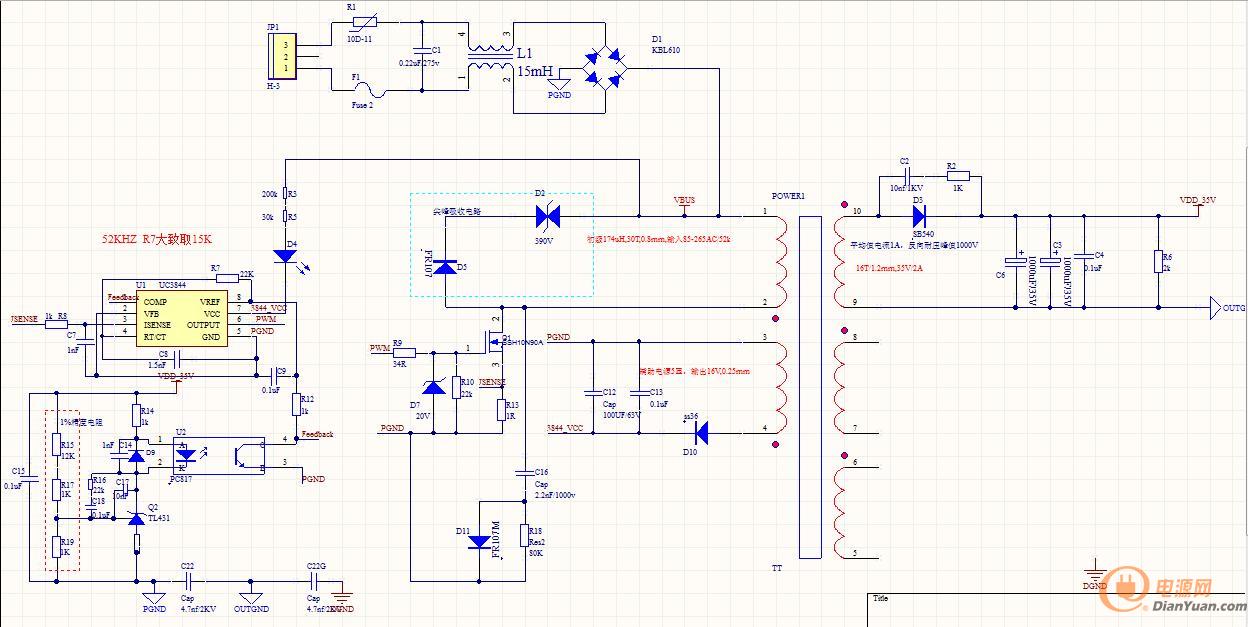

請大家幫我看看。為什么我一上電就是電流過大?導致保險絲燒斷。?;蛘邔嶒炇姨l了。。太郁悶了,偶爾可以輸出時,也是50V左右。。請大神幫我分析一下。具體請看圖。

電源

全部回復(11)
正序查看
倒序查看
什岳
LV.1
2
2015-07-25 15:48
哪位大神幫小弟解析一下
0
回復
juan816
LV.4
3
2015-07-27 11:56

加輔助電壓,先調出波形,再慢升加主電看哪里問題,貌似你整流橋后沒有主電容??!

0
回復
Rachelmi
LV.9
4
2015-07-27 14:28
@juan816
加輔助電壓,先調出波形,再慢升加主電看哪里問題,貌似你整流橋后沒有主電容啊!
0
回復
天際12
LV.3
5
2015-08-12 00:52
整流以后的脈動直流直接加在UC3844的VCC 腳上能不炸上天..., 所串電阻只能限流不能限壓,我只看到這么多
0
回復
Rachelmi
LV.9
6
2015-08-12 09:28
@天際12
整流以后的脈動直流直接加在UC3844的VCC腳上能不炸上天...,所串電阻只能限流不能限壓,我只看到這么多
還會不會有其他的原因,整流以后
0
回復
2015-08-12 21:45
@Rachelmi
還會不會有其他的原因,整流以后

我對電源也是一知半解,說錯了不要介意。

在原理圖上R12是不能連在3844的8腳的基準上,因為在電源開機時,次端還沒有電壓成立,光耦還不工作。R12將5V的電壓直接加在3844的1腳上,導致PWM脈寬太寬,導致炸機。

在431的陰極有一個電阻但沒有編號和阻值,不知道你實際有沒有用。

431的上下偏很少看到你這樣選阻值的。

你的MOS尖峰吸收就用了有個穩壓管,不知道可以工作多長時間就燒掉了,建議加幾個電阻和電容來做吸收。

還有好幾個地方要改啊。

0
回復
2015-08-13 13:22
采樣電阻R13阻值不對或對地短路?或者電容c7對地短路?
0
回復
Rachelmi
LV.9
9
2015-08-13 17:25
@boy59
采樣電阻R13阻值不對或對地短路?或者電容c7對地短路?
也有可能啊
0
回復
2015-08-15 09:03
電路好似沒多大問題,不足以引起上電炸機,會不會是你PCB搞錯什么地方?
0
回復
冰上鴨子
LV.10
11
2015-08-15 12:32

C16,D11,R18干什么的???

視乎是直通的,你整流后沒有電容濾波,我還是認為是脈動的,

0
回復
Rachelmi
LV.9
12
2015-08-17 15:08
@冰上鴨子
C16,D11,R18干什么的???視乎是直通的,你整流后沒有電容濾波,我還是認為是脈動的,
所以你覺得是哪的問題捏!
