求教saber仿真中MCT的用法

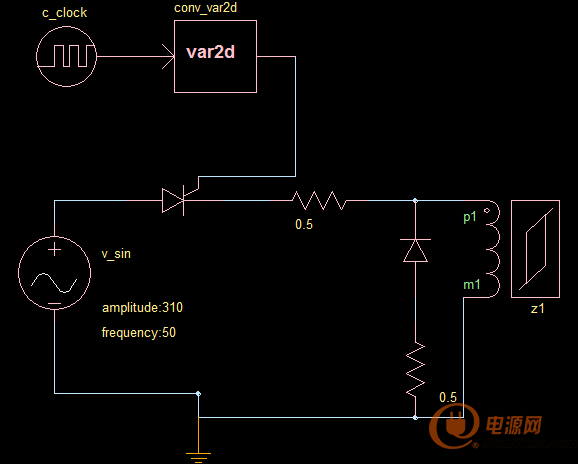

用MCT仿飽和電感。
全部回復(4)
正序查看
倒序查看
@leepzh

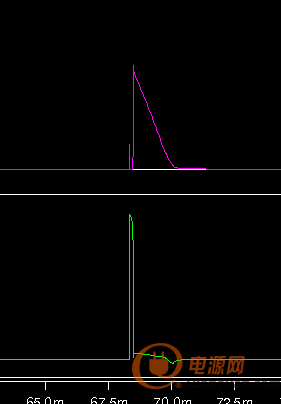

為啥仿真和實測的波形差這么多呢？哪的問題。軍長幫我解決下，謝謝！
兄弟，從你提供的情況來看：

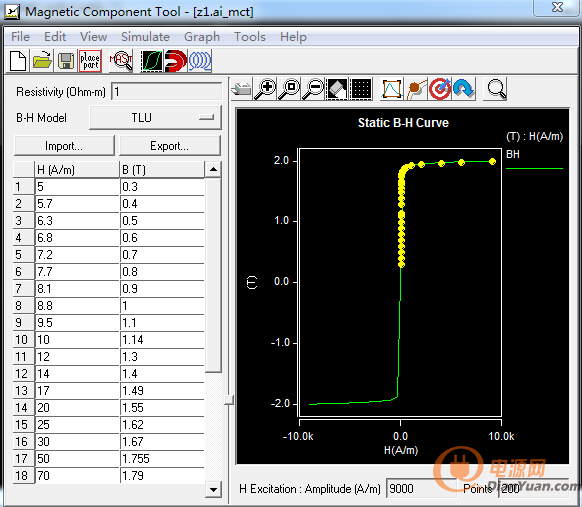

第一點：磁化曲線擬合，你是用TLU方法來搞定的，你可以查查你電感用的磁芯材料，然后用廠家的磁化曲線，是100KHz條件下測試的磁化曲線哦，擬合流程，就是導入圖像，邊角設定，坐標設定，描點，然后手動和自動調整擬合曲線這幾個步驟。TLU方式是幾個方法之一，但是它的仿真精確效果肯定不是最好的。但它能給你提供一個趨勢，從最終結果看，波形變化趨勢是給仿出來了，就是沒看到你實測示波器上的坐標，沒能對實際的測量數據進行比對。

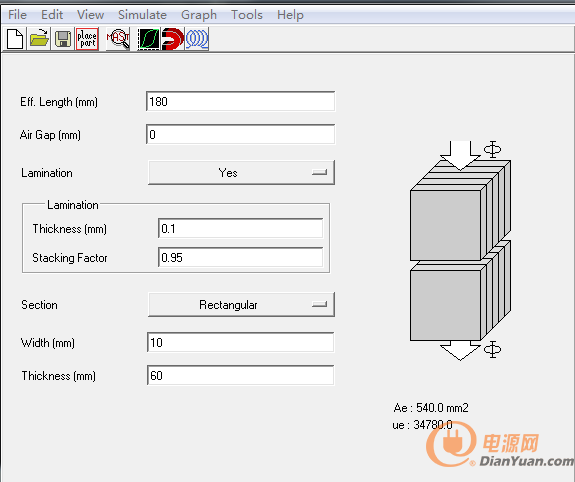

第二點：磁路參數設置的時候，你選擇的Lamination層疊結構，確認一下是否需要層疊還是手誤。這個也是影響你磁導率參數的。

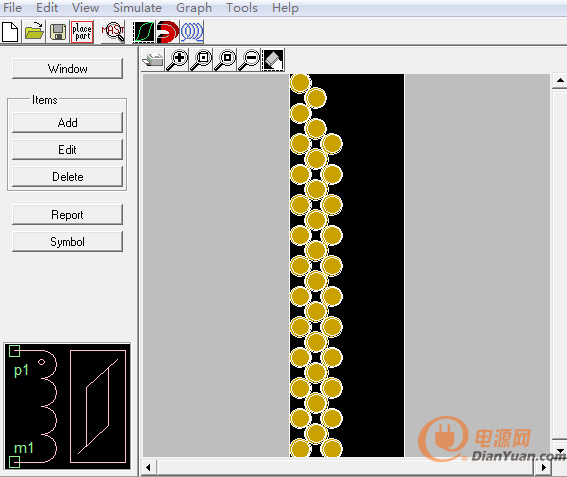

第三點：看不到你線圈設置的參數，不過這個都不是問題。因?yàn)槿绻悴皇菍?duì)耐壓值特別在意的話，一般都是不是問題。
0
回復
@奮斗的牛頭怪
兄弟，從你提供的情況來看：第一點：磁化曲線擬合，你是用TLU方法來搞定的，你可以查查你電感用的磁芯材料，然后用廠家的磁化曲線，是100KHz條件下測試的磁化曲線哦，擬合流程，就是導入圖像，邊角設定，坐標設定，描點，然后手動和自動調整擬合曲線這幾個步驟。TLU方式是幾個方法之一，但是它的仿真精確效果肯定不是最好的。但它能給你提供一個趨勢，從最終結果看，波形變化趨勢是給仿出來了，就是沒看到你實測示波器上的坐標，沒能對實際的測量數據進行比對。第二點：磁路參數設置的時候，你選擇的Lamination層疊結構，確認一下是否需要層疊還是手誤。這個也是影響你磁導率參數的。第三點：看不到你線圈設置的參數，不過這個都不是問題。因?yàn)槿绻悴皇菍?duì)耐壓值特別在意的話，一般都是不是問題。

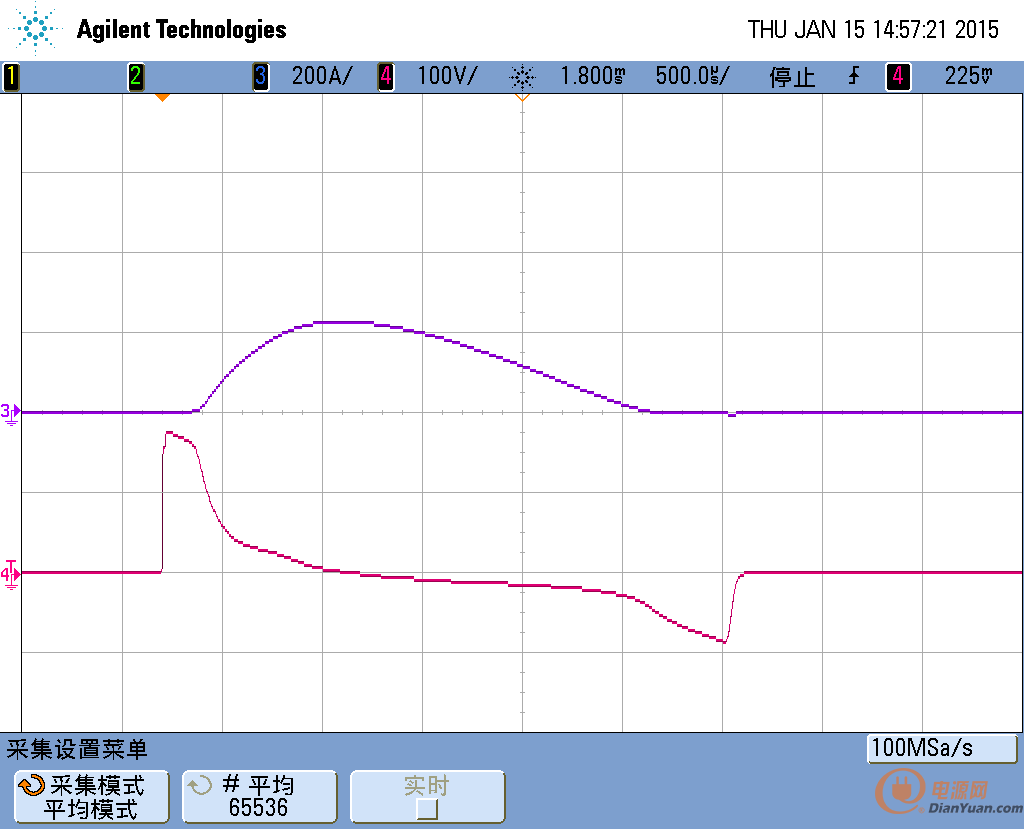

謝謝，我的磁芯材料是硅鋼片，工作頻率為工頻。實測的圖中電流（蘭色的那個波形）和仿真的差的大了。
0
