【方案名稱】 M8915全壓8W(50V/150mA)LED照明方案
【方案品牌】茂捷
【方案簡述】M8915是一款帶有源功率因數校正的高精度非隔離降壓型LED恒流控制芯片，可以實現很高的功率因數和很低的總諧波失真。由于工作在電感電流臨界連續模式，功率MOS管處于零電流開通狀態，開關損耗得以減小，同時電感的利用率也較高。M8915內部集成500V功率MOSFET,只需要很少的外圍器件，即可實現優異的恒流特性。M8915采用專利的浮地構架，對電感電流進行全周期采樣，可實現高精度輸出恒流控制，并達到優異的線電壓調整率和負載調整率。另外，M8915具有過熱調節功能，在驅動電源過熱時減小輸出電流，以提高系統的可靠性。
【方案特點】
■內置有源功率因數校正
■電感電流臨界連續模式
■高性能的線電壓調整率和負載調整率
■±3%輸出電流精度
■內置500V功率MOSFET
■啟動電流
■高達95%的系統效率
■多重保護功能
? LED開路/短路保護
? 電流采樣電阻開路保護
? 逐周期原邊電流限流
? 芯片供電過壓/欠壓保護
? 自動重啟功能
? 過熱調節功能
■采用SOP-8封裝
【方案規格】50V150mA
【方案電路】
【PCB】

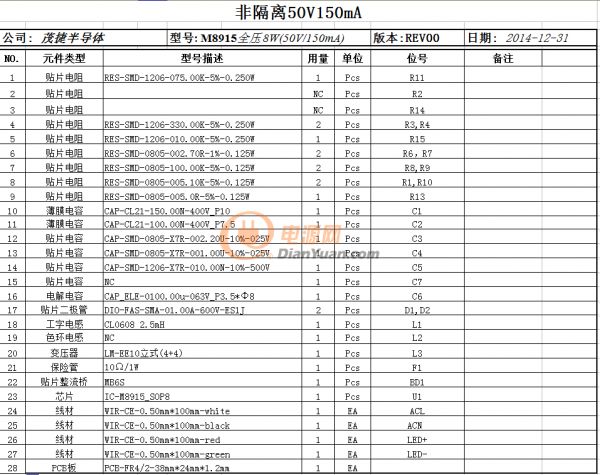

【物料清單】
【聯系方式】
