各位師傅幫忙看一下后級驅動代換

TB224sudVXXXXaeXpXXXXXXXXXX_!!715136215

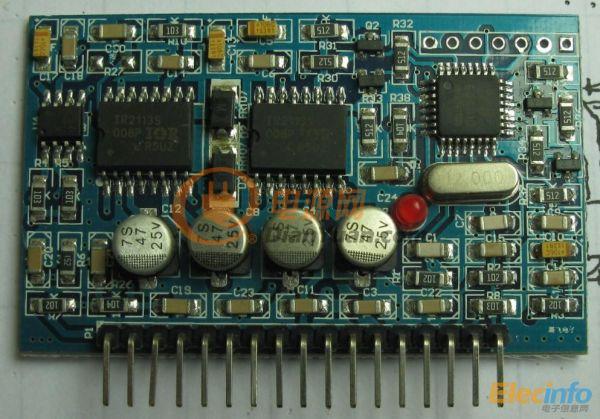

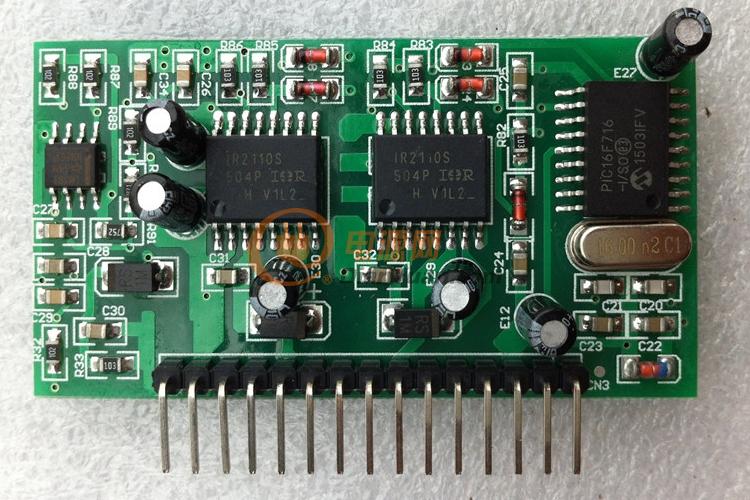

這是逆變器原來的驅動板，是PIC16F716的壞了，現在我用下面這個插上去也可以工作

1398566103-53265-600

我想問的是這兩款驅動板能直接代換嗎？如果代換需要改那些地方求大師們指點

全部回復(8)
正序查看
倒序查看
2015-11-14 17:04
注意各腳功能以及調制方式。還有就是驅動功率問題。
0
回復
2015-11-14 18:40
直接代用！沒任何影響！
0
回復
yuanfenru
LV.4
4
2015-11-14 19:26
@chen2011qian
直接代用！沒任何影響！
真的沒有影響嗎？一點改動的地方都沒有嗎？
0
回復
2015-11-14 20:05
@yuanfenru
真的沒有影響嗎？一點改動的地方都沒有嗎？

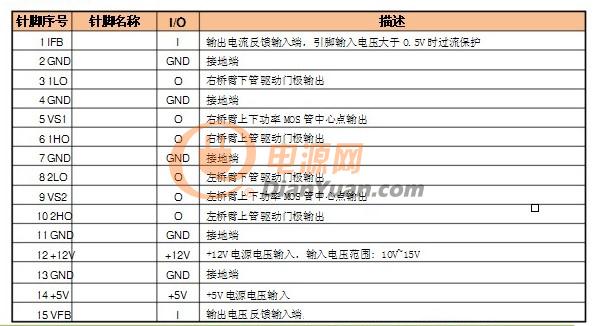

前者是按照兼容EG002驅動板的腳位做的，所以能直接代換。需要注意的是，腳位差最后一兩個的不同。以前好象看過一次PIC驅動板定義沒有溫度與風扇控制的腳位吧
0
回復
yuanfenru
LV.4
6
2015-11-14 23:44
@斌520
前者是按照兼容EG002驅動板的腳位做的，所以能直接代換。需要注意的是，腳位差最后一兩個的不同。以前好象看過一次PIC驅動板定義沒有溫度與風扇控制的腳位吧

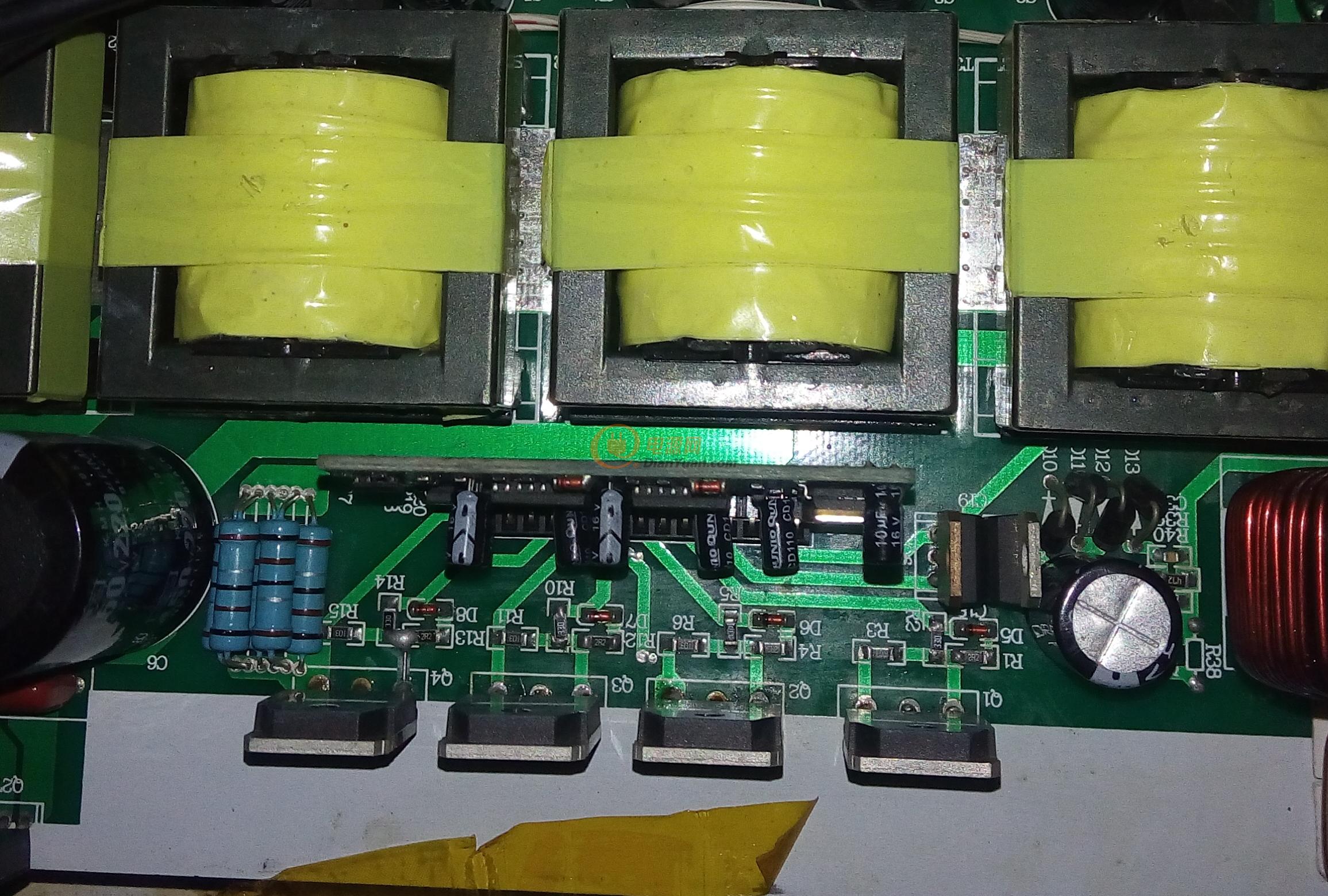

斌師傅，前面腳位和eg002是一樣的，溫度與風扇控制腳是沒有的，對了pic的驅動板驅動的H橋是G80N60,igbt管，現在換上這個002驅動板要不要修改，比如死區參數，LC濾波電感電容等等......(我看老壽師傅說他用eg8010一般都把死區調到1US)



0
回復
2015-11-15 07:38
@yuanfenru
[圖片]斌師傅，前面腳位和eg002是一樣的，溫度與風扇控制腳是沒有的，對了pic的驅動板驅動的H橋是G80N60,igbt管，現在換上這個002驅動板要不要修改，比如死區參數，LC濾波電感電容等等......(我看老壽師傅說他用eg8010一般都把死區調到1US)[圖片]
都是單極性調制，而且載波頻率相差不大就不用更改LC濾波的參數。EG002是可以直接驅動IGBT管的，至于死區可以適當調大些。只是波形沒可能那么美觀了。
0
回復
yuanfenru
LV.4
8
2015-11-15 10:56
@斌520
都是單極性調制，而且載波頻率相差不大就不用更改LC濾波的參數。EG002是可以直接驅動IGBT管的，至于死區可以適當調大些。只是波形沒可能那么美觀了。

那我先裝上看一下效果怎么樣，到時有什么在來請教你

0
回復
2015-11-16 10:25
