下面兩組波形是兩個開關電源板上測的波形，都是反激式開關電源中開關管漏極的波形，輸入電源為25V，帶負載15Ω，兩個開關電源板的主要區別在變壓器，請大家?guī)兔Ψ治鱿逻@波形怎么差這么多。

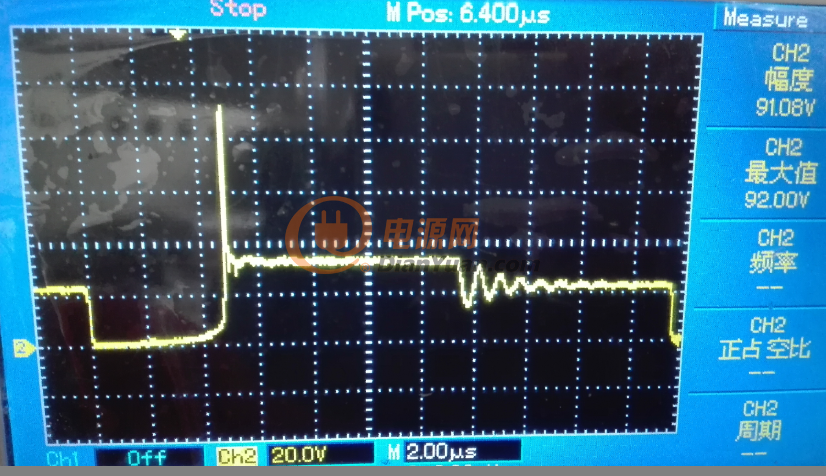

第一組：
第二組
反激式開關電源波形分析
全部回復(8)
正序查看
倒序查看
@vowping1023

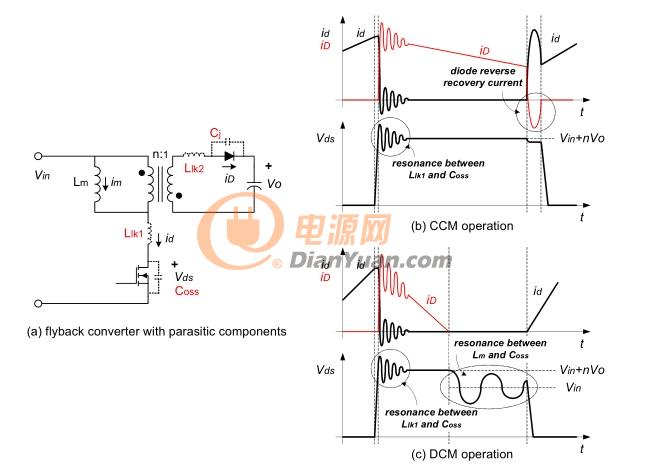

后面我去測試變壓器的電感量，確實加了氣隙后Lm電感量從5.47uH變?yōu)?.68uH，而漏感加不加氣息都測不出來，估計是太小了。這個資料的解釋真清晰，兄臺能否發一個完整的來學習學習，謝謝了
甭客氣，是從這個資料中節選的：flybackRCD.pdf。
