3525隔離變壓器驅動mo管

有大師了幫手識計個電路圖和變壓器參數

全部回復(8)

只看樓主

正序查看

倒序查看

東城立昇

LV.7

2016-04-30 19:54

回復

斌520

2016-04-30 22:33

這是全橋驅動電路，可以參考到這種變壓器驅動方式

回復

珠江夜

LV.3

2016-05-01 13:30

@斌520

[圖片]這是全橋驅動電路，可以參考到這種變壓器驅動方式

請問變壓器怎樣繞

回復

1270825997

LV.4

2016-05-01 18:51

@珠江夜

請問變壓器怎樣繞

我有一個從超聲波機子上拆的板子圖騰后好像是一個磁環隔離的

回復

zzss

LV.4

2016-05-01 21:06

@斌520

[圖片]這是全橋驅動電路，可以參考到這種變壓器驅動方式

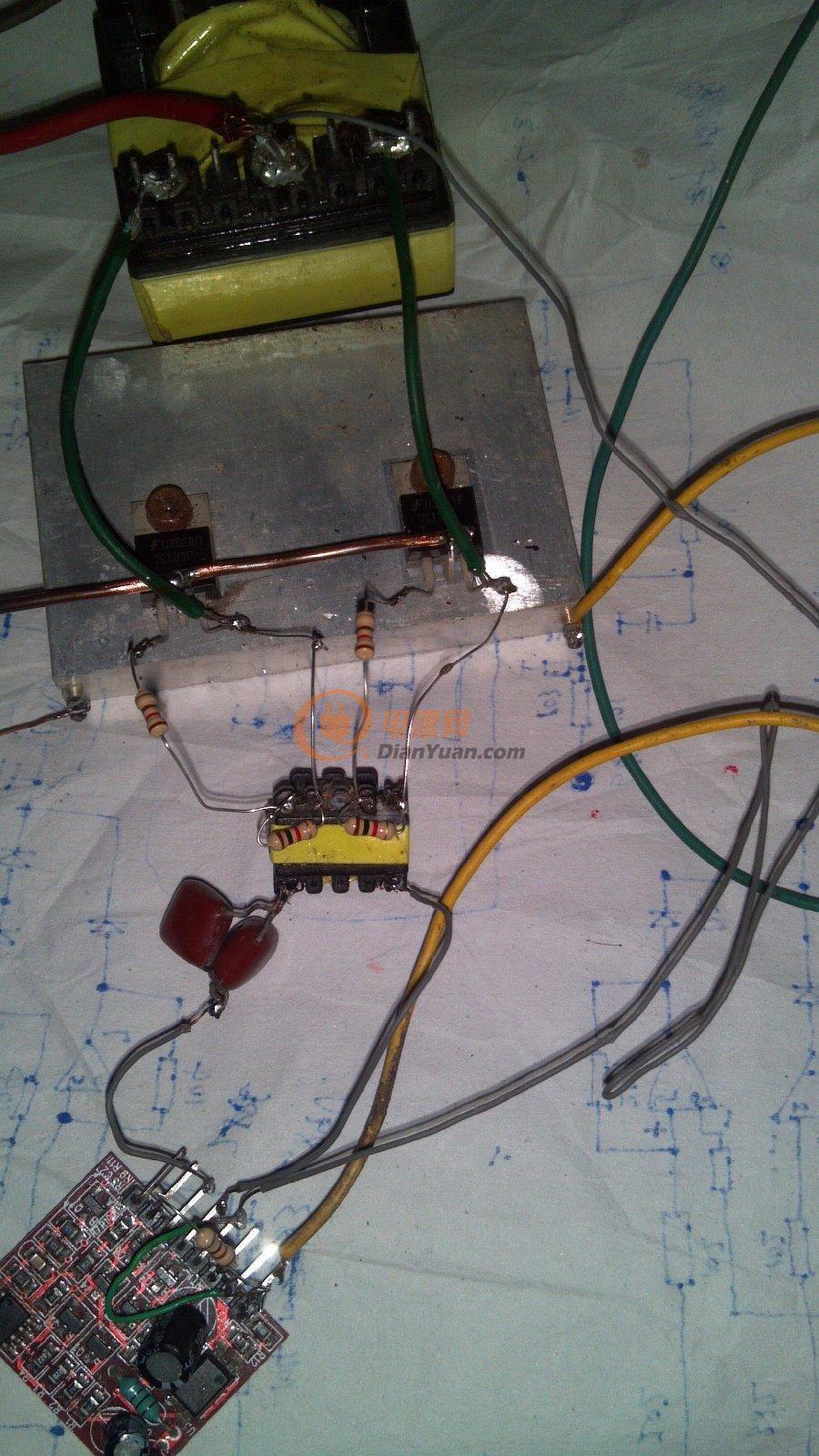

看見前輩您玩我也搭了一個小電路

回復

電源網-璐璐

LV.10

2016-05-03 10:32

@東城立昇

[圖片]

沙發~~已賞

回復

電源網-璐璐

LV.10

2016-05-03 10:33

@斌520

[圖片]這是全橋驅動電路，可以參考到這種變壓器驅動方式

解答的夠詳細~~賞~

回復

lm999

LV.3

2019-04-26 20:24

@zzss

看見前輩您玩我也搭了一個小電路[圖片][圖片]

這搭的圖，管子是P溝吧！驅動變壓器這樣推管子，的確能推，不過應該在驅動變壓器輸出端，加上一對pnp三極管和二極管，提高關斷速度，更好了！
