SC1229k的CS波形怎么測試

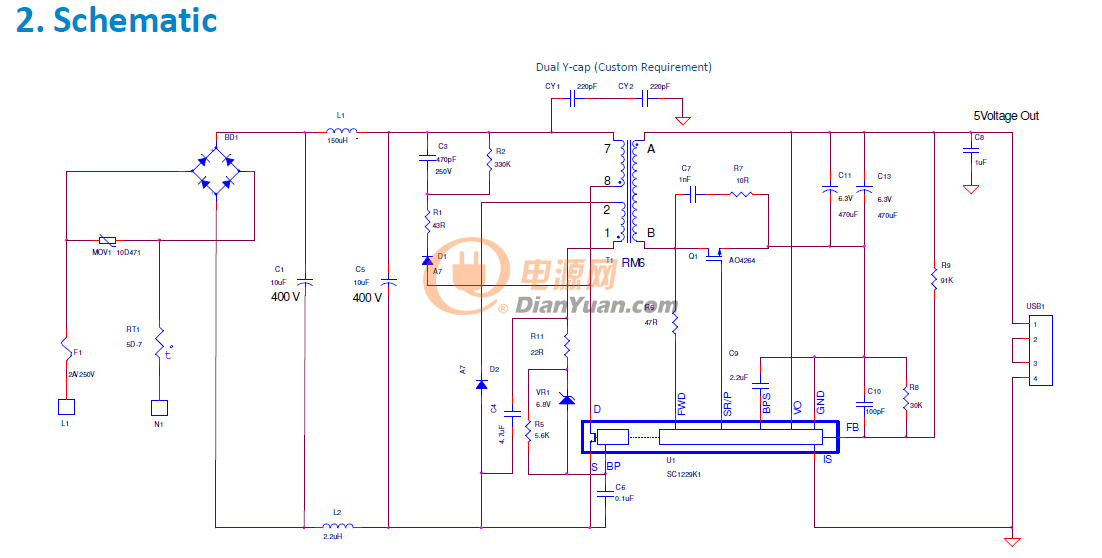

用SC1229K做的 5V2.4A的充電器，為什么測試CS波形的時候，看不到波形，我示波器掛的是IS腳到電容地

jpg-aa



全部回復(6)
正序查看
倒序查看
2016-08-26 15:38
是不是示波器設置有問題？IS端是直流電流取樣信號，電壓一般不超過33mV。
0
回復
2016-08-26 16:21
@ymyangyong
是不是示波器設置有問題？IS端是直流電流取樣信號，電壓一般不超過33mV。
也就是說只可以用電流探棒來抓電流波形了？
0
回復
2016-08-26 16:49
@瘋狂的螞蟻丶
也就是說只可以用電流探棒來抓電流波形了？

可以直接測IS端，注意示波器時基和檔位設置。跟電流探棒效果差不多的。

0
回復
2016-08-26 16:54
@ymyangyong
可以直接測IS端，注意示波器時基和檔位設置。跟電流探棒效果差不多的。

哦，是的，我CS電阻用的比較小，電壓算出來只有幾十個mV

謝謝

0
回復
gouping
LV.5
6
2017-02-22 09:47
@瘋狂的螞蟻丶
哦，是的，我CS電阻用的比較小，電壓算出來只有幾十個mV謝謝[圖片]

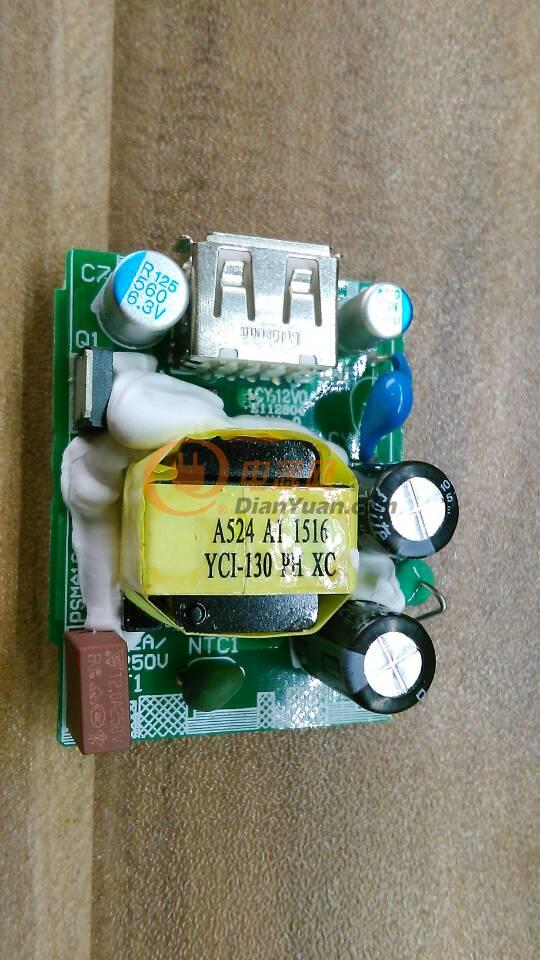

華為榮耀7充電器，東莞達宏電子有限公司制造，輸入：100-240V 50/60Hz,0.5A   輸出5V2A   用了一個SC1229K，充電不輸出，怎么修呀？ 太垃圾了，用了幾個月就壞了

0
回復
2017-05-11 08:21
@gouping
[圖片][圖片]華為榮耀7充電器，東莞達宏電子有限公司制造，輸入：100-240V50/60Hz,0.5A  輸出5V2A  用了一個SC1229K，充電不輸出，怎么修呀？太垃圾了，用了幾個月就壞了
看你的板子，L2位置的磁珠應該是已經燒斷了吧？
