Ansoft Maxwell 仿真磁性元件渦流損耗問題

這是一個關于Ansoft Maxwell（以下簡稱Ansoft ）仿真變壓器/電感的問題，希望能得到大師的指點，我感激不盡！！如果是初學者或者感興趣的朋友，我也可以分享軟件安裝和學習資料給你，大家共同進步……下面開始陳述問題。

我們都知道開關電源變壓器線圈中的電流基本都不是標準的正弦波，含有高次諧波，而Ansoft軟件只認識正弦波，所以，我們需要將變壓器/電感中實際的波形FFT，取幅值分量較大的前幾次諧波，然后賦到軟件里進行計算，這樣我們就能得到相對精確的線圈損耗結果。這種方法在Ansoft14中，我們可以將電流激勵定義為變量，在給變量賦值的時候，我們可以將變壓器實際電流FFT的結果賦值給Ansoft軟件進行運算。我描述的不夠清楚，不過用過這個軟件的人一看就懂。

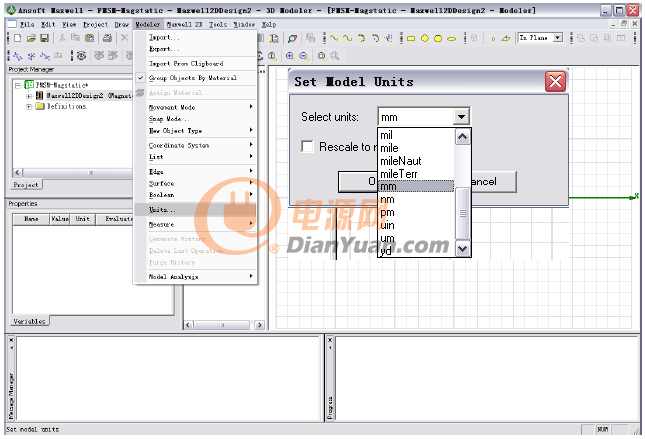

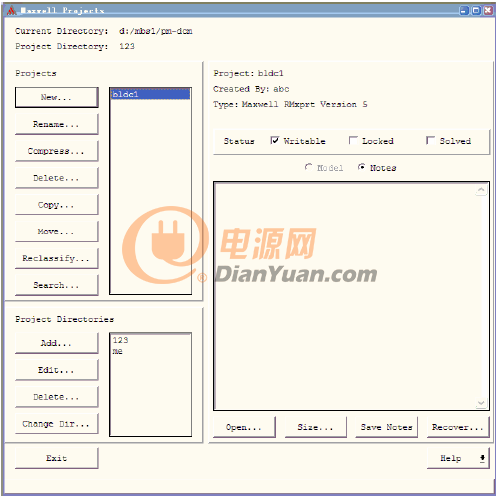

而在新版Ansoft16軟件中（如下圖），界面漂亮很多，操作也更簡潔了！但是，同樣的我要仿真開關電源變壓器，計算線圈渦流損耗，在渦流場中給變壓器模型賦值電流激勵時，我無法像Ansoft14一樣，將FFT的結果賦值到軟件中，也就無法得到相對精確的結果。我認為辦法應該是有的，只是我不知道，也沒有在教材和培訓資料找到答案，所以在此求教，希望能有大神指點。我也在其他網站/論壇請教過，可是沒有遇到做開關電源領域的高手。

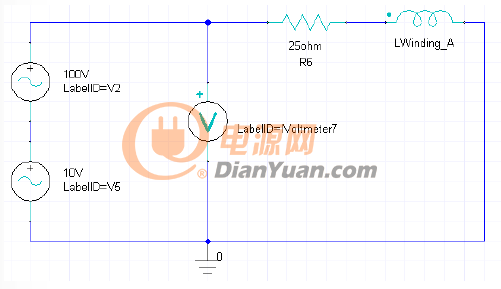

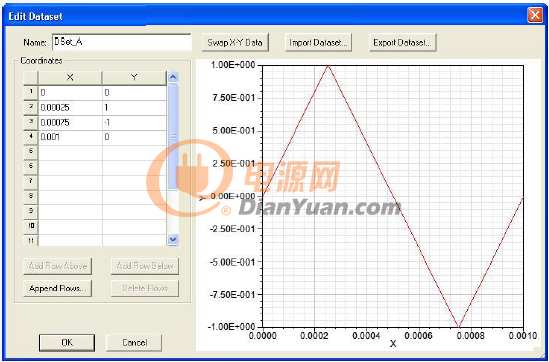

另外，在Ansoft16瞬態場求解器中，我可以定義任意波形，然后作為激勵賦值到線圈內，也可以通過配套的Ansoft Circuit軟件搭建電路，模擬實際電流波形，賦值給軟件求解（如下圖），但瞬態場求解器貌似不能計算渦流損耗。
