請幫忙看下基本的同相放大電路

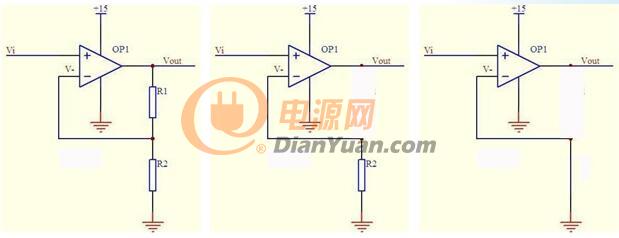

QQ截圖20161026160002

我想請問除了左邊的基本線路，右邊的兩個線路會有什么問題嗎？

全部回復(14)
正序查看
倒序查看
2016-10-26 16:15
圖一是線性放大電路,圖2,圖3沒有反饋,已經變成比較器了....
0
回復
2016-10-26 16:37

右邊變成開環了，增益變大，可能會失真，在干擾下容易自激。

0
回復
macemo
LV.2
4
2016-10-27 08:03
@qinzutaim
圖一是線性放大電路,圖2,圖3沒有反饋,已經變成比較器了....
對的，我就是想用放大器用作比較線路，我是想能省就省，反相直接接地
0
回復
macemo
LV.2
5
2016-10-27 08:10
@ymyangyong
右邊變成開環了，增益變大，可能會失真，在干擾下容易自激。

版主說的是第二，第三兩個，還是第三個？

中間的應該也是開環吧？

0
回復
2016-10-27 08:37
@macemo
版主說的是第二，第三兩個，還是第三個？中間的應該也是開環吧？
右邊兩個都是開環。
0
回復
macemo
LV.2
7
2016-10-27 09:18
@ymyangyong
右邊變成開環了，增益變大，可能會失真，在干擾下容易自激。
那如果我在輸出端加電容接地的話，是否可以消除震蕩自激？
0
回復
2016-10-27 10:16
@macemo
那如果我在輸出端加電容接地的話，是否可以消除震蕩自激？
加電容接地效果不太好。建議用中間的圖，在輸出和負輸入端之間加電容（R1的位置）。
0
回復
macemo
LV.2
9
2016-10-27 11:29
@ymyangyong
加電容接地效果不太好。建議用中間的圖，在輸出和負輸入端之間加電容（R1的位置）。
那除了輸出電壓大小，第一個圖和 R1位置改成電容后，有什么區別嗎？
0
回復
2016-10-27 11:52
@macemo
那除了輸出電壓大小，第一個圖和R1位置改成電容后，有什么區別嗎？

增益和高頻響應參數不一樣，具體看應用場合。

0
回復
macemo
LV.2
11
2016-10-27 12:04
@ymyangyong
增益和高頻響應參數不一樣，具體看應用場合。

電路是低頻的，基本在100hz以下，是不是可以說基本沒差別？

或者改成電容后，抗干擾會明顯改善，優于R1為電阻的線路？

0
回復
2016-10-27 13:51
已經被添加到社區經典圖庫嘍
http://www.cubesun.cn/bbs/classic/
0
回復
2016-10-27 15:42
@macemo
電路是低頻的，基本在100hz以下，是不是可以說基本沒差別？或者改成電容后，抗干擾會明顯改善，優于R1為電阻的線路？
也不一定，左邊的增益低，抗干擾能力可能更強。
0
回復
macemo
LV.2
14
2016-10-28 16:14
@ymyangyong
也不一定，左邊的增益低，抗干擾能力可能更強。
非常感謝耐心解答，我自己再做做試驗看看情況
0
回復
2016-10-28 16:26
@macemo
非常感謝耐心解答，我自己再做做試驗看看情況
甭客氣
