一個菜鳥的學習記錄

/************************************************************************************************************

本人在此發布的帖子(包括但不限于漢字、拼音、阿拉伯字母、圖片、影像,以及前述之各種任意組合等等)

 均為互聯網整理而來,僅供學習參考,如果侵犯了你的權益請發送電子郵件(December.2017@outlook.com)聯系我,我會盡快處理你的問題

===能力有限無法保證所有內容的準確性===能力有限無法保證所有內容的準確性===能力有限無法保證所有內容的準確性===

************************************************************************************************************/

一、常用運放電路。

同相比例放大電路、反相比例放大電路、差分放大電路、儀表放大電路、精密整流。

【[略]---加法運算電路、減法運算電路、積分運算電路 、微分運算電路、對數運算電路、指數運算電路、乘法運算電路、除法運算電路

【[略]---主要性能參數1.開環差模電壓增益Aod2.輸入失調電壓UIO及其溫漂(dU_IO)/dT3.輸入失調電流IIO及其溫漂(dI_IO)/dT4.輸入偏置電流IIB5.開環差模輸入電阻Rid6.開環差模輸出電阻Rod7.共模抑制比KCMR8.轉換速率Sn(slew rate)
同相比例放大電路

1

反相比例放大電路

2

差分放大電路

3

儀表放大電路

4

精密整流一【半波整流】

5

6

7

全波精密整流一

8

9

10

全波精密整流二

11

12

13

全部回復(33)
正序查看
倒序查看
zeroer
LV.2
2
2016-11-04 20:53

線性調整器

【曾經的面試的筆試題,二極管穩壓電路的計算】

0
回復
zeroer
LV.2
3
2016-11-04 21:14
@zeroer
線性調整器【曾經的面試的筆試題,二極管穩壓電路的計算】[圖片]

0
回復
zeroer
LV.2
4
2016-11-04 21:17
@zeroer
[圖片]

0
回復
zeroer
LV.2
5
2016-11-04 22:05
@zeroer
[圖片]

已進入刷圖模式。

電子負載原理.pdf

0
回復
zeroer
LV.2
6
2016-11-04 22:18
@zeroer
已進入刷圖模式。[圖片][圖片][圖片]電子負載原理.pdf

分享一個電源小軟件。Power Stage Designer Tool 3.0

Power Stage Designer Tool 3.0.rar

TI Power Topologies Quick Reference Guide .pdf

軟件界面

0
回復
zeroer
LV.2
7
2016-11-05 20:22
@zeroer
分享一個電源小軟件。PowerStageDesignerTool3.0PowerStageDesignerTool3.0.rarTIPowerTopologiesQuickReferenceGuide.pdf軟件界面[圖片][圖片][圖片]

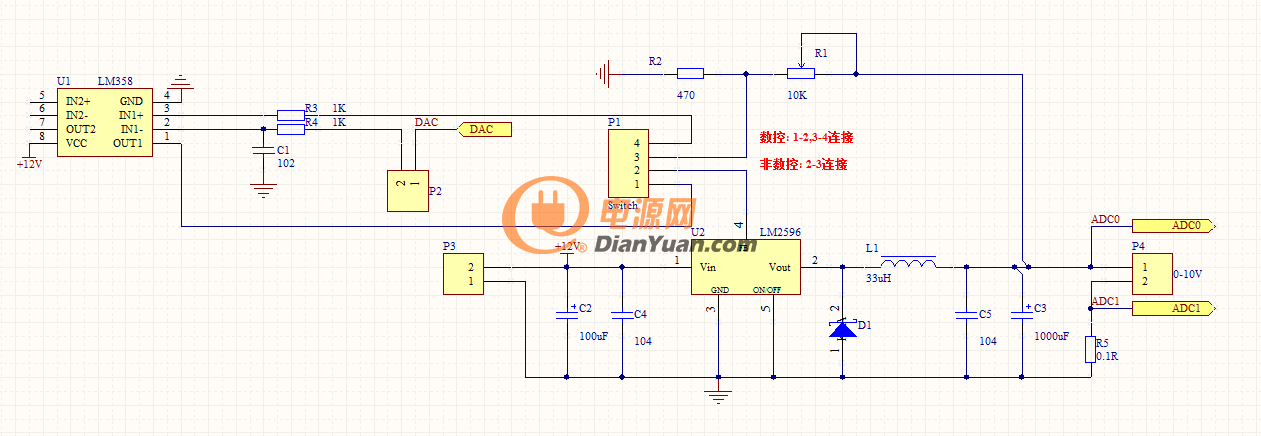

Buck數控數控電源的注意問題之一:電感電流

(其中DAC覺腳,可以用PWM->DAC的方式實現,可用兩級RC低通濾波器或者三階的巴特沃斯濾波器)



0
回復
zeroer
LV.2
8
2016-11-05 20:47
@zeroer
Buck數控數控電源的注意問題之一:電感電流(其中DAC覺腳,可以用PWM->DAC的方式實現,可用兩級RC低通濾波器或者三階的巴特沃斯濾波器)[圖片]

0
回復
zeroer
LV.2
9
2016-11-05 21:07
@zeroer
[圖片][圖片]

電感不變,改變Fb-pin的分壓電阻(同理于改變數控方式的DAC),1.2V/3A負載,Ipk到達4A

0
回復
2016-11-07 10:24
帖子已被設置為頭條,恭喜樓主可添加電源網私人官網微信(dianyuan_com)為好友,領取現金紅包(備注信息:頭條紅包)

      注:現金紅包僅限當日領取

      活動介紹:http://www.cubesun.cn/bbs/1531738.html



0
回復
2016-11-07 11:28
已經被添加到社區經典圖庫嘍
http://www.cubesun.cn/bbs/classic/
0
回復
風丶殤
LV.4
12
2016-11-09 01:38
@電源網-fqd
已經被添加到社區經典圖庫嘍http://www.cubesun.cn/bbs/classic/

學習了

0
回復
guang盧
LV.7
13
2016-11-09 08:01
來頂一個!講得很好
0
回復
LAVENDER蕈
LV.1
14
2016-11-10 16:49
@zeroer
電感不變,改變Fb-pin的分壓電阻(同理于改變數控方式的DAC),1.2V/3A負載,Ipk到達4A[圖片][圖片]
頂一個,不錯!
0
回復
zeroer
LV.2
15
2016-11-10 21:13
@zeroer
電感不變,改變Fb-pin的分壓電阻(同理于改變數控方式的DAC),1.2V/3A負載,Ipk到達4A[圖片][圖片]
即將失業,暫停更新。
0
回復
沖破
LV.1
16
2016-11-11 20:13
@zeroer
即將失業,暫停更新。
大神耶
0
回復
zeroer
LV.2
17
2016-11-12 19:55
@guang盧
來頂一個!講得很好[圖片]

Buck

詳細計算略。

0
回復
zeroer
LV.2
18
2016-11-12 19:57
@zeroer
Buck[圖片][圖片][圖片][圖片][圖片]詳細計算略。

boost

0
回復
zeroer
LV.2
19
2016-11-12 19:58
@zeroer
boost[圖片][圖片][圖片]

buck-boost

("Boost電路的輸入輸出關系"為“buck-boost電路的輸入輸出關系”)

0
回復
zeroer
LV.2
20
2016-11-12 20:12
@zeroer
buck-boost[圖片][圖片]("Boost電路的輸入輸出關系"為“buck-boost電路的輸入輸出關系”)[圖片]
全是上班無聊瞎整理的。
0
回復
hth219
LV.3
21
2016-11-14 17:03
@zeroer
[圖片]全是上班無聊瞎整理的。
好東西,感謝分享
0
回復
zeroer
LV.2
22
2016-11-14 23:04
@沖破
大神耶

0
回復
2016-11-16 16:01
@zeroer
buck-boost[圖片][圖片]("Boost電路的輸入輸出關系"為“buck-boost電路的輸入輸出關系”)[圖片]
點個贊
0
回復
zeroer
LV.2
24
2016-11-18 23:16
**此帖已被管理員刪除**
0
回復
change0806
LV.6
25
2016-11-19 08:56
@zeroer
**此帖已被管理員刪除**
謝謝整理,辛苦了
0
回復
zeroer
LV.2
26
2016-11-19 20:00
@zeroer
**此帖已被管理員刪除**

《模擬電子技術 (美)博伊爾斯塔德》

三極管放大狀態下的計算

三極管飽和狀態下的計算。。。略{以后再更新}

0
回復
zeroer
LV.2
27
2016-11-19 21:29
@zeroer
[圖片][圖片][圖片][圖片]

詳情,請查閱ST的手冊。

0
回復
zeroer
LV.2
28
2016-11-19 21:40
暫停更新,繼續去學...控制理論,電源環路計算,仿真等。。。
0
回復
staryang
LV.1
29
2016-11-22 09:41
@zeroer
暫停更新,繼續去學...控制理論,電源環路計算,仿真等。。。
雖然看的不太懂,還是感謝樓主整理這么多的資料
0
回復
zeroer
LV.2
30
2016-11-22 21:31
@zeroer
暫停更新,繼續去學...控制理論,電源環路計算,仿真等。。。

疑問一,此方式如何保證均流???

0
回復
sdhuazhong
LV.1
31
2016-11-24 16:46
@zeroer
電感不變,改變Fb-pin的分壓電阻(同理于改變數控方式的DAC),1.2V/3A負載,Ipk到達4A[圖片][圖片]
那些都不懂  支持一下
