UC3842升壓電路18V轉30~36V

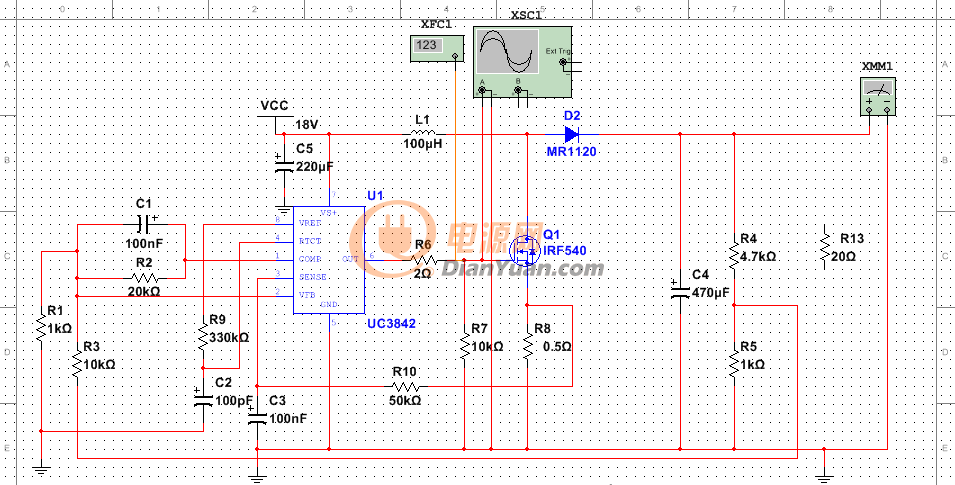

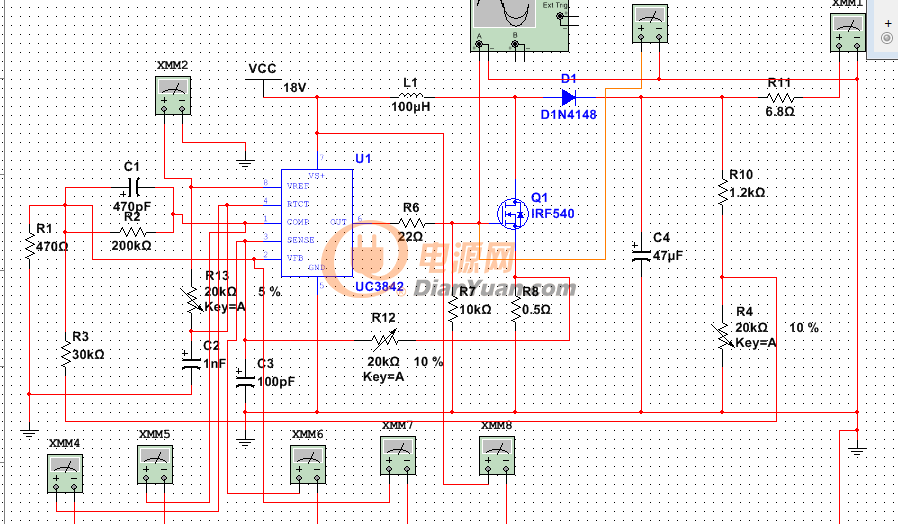

各位大神，我剛剛開始做開關電源，現用UC3842做DC-DC  18V轉30~36V開關電源，多方資料找的電路原理圖都差不多。為什么我用Multisim14進行電路仿真，輸出電壓總是不是升壓，而且低于輸入電壓，剛開始仿真的時候UC3842的3腳電壓從幾毫伏開始變大，變到一定大小的時候仿真就報錯，6腳輸出電壓一直不變，沒有pwm波形輸出，這是為什么？請各位大神多多指教。下面是兩個不同的電路圖，但結果一樣。

8XD6GA5Z$J`62GJPML7B~E5

PE8(}W`)9F3EQ}63$AM[@T8

全部回復(27)
正序查看
倒序查看
2017-07-10 10:35
第一個圖靠譜一些，R5適當減小，D1換肖特基，并注意R7電阻調節范圍。
0
回復
2017-07-10 11:18
@ymyangyong
第一個圖靠譜一些，R5適當減小，D1換肖特基，并注意R7電阻調節范圍。

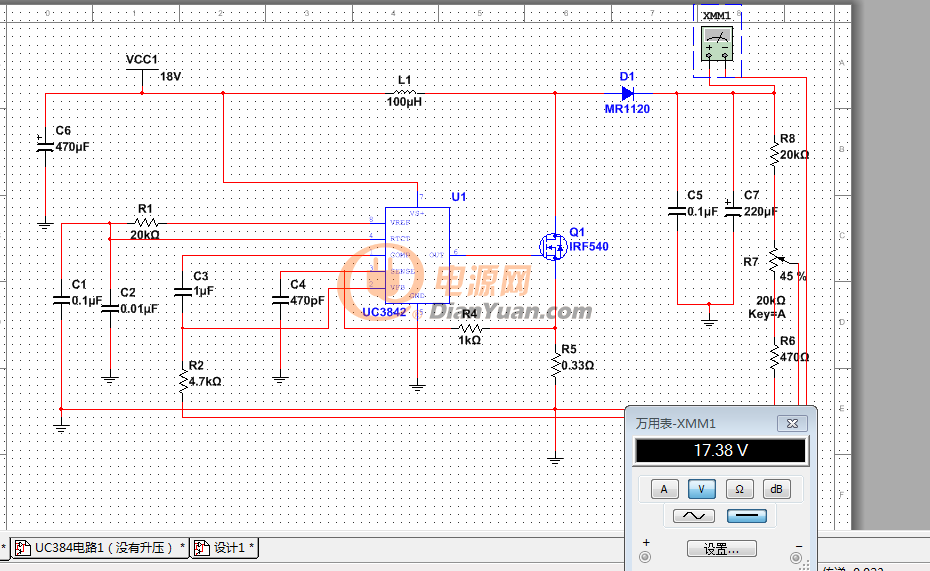

現在改了電路，可以升壓了，但是輸出電壓不穩定，剛開始仿真的時候只有十七V多，慢慢變大，變大的值根據輸出端負載大小會變化，這是為什么

0
回復
2017-07-10 11:21
@ymyangyong
第一個圖靠譜一些，R5適當減小，D1換肖特基，并注意R7電阻調節范圍。

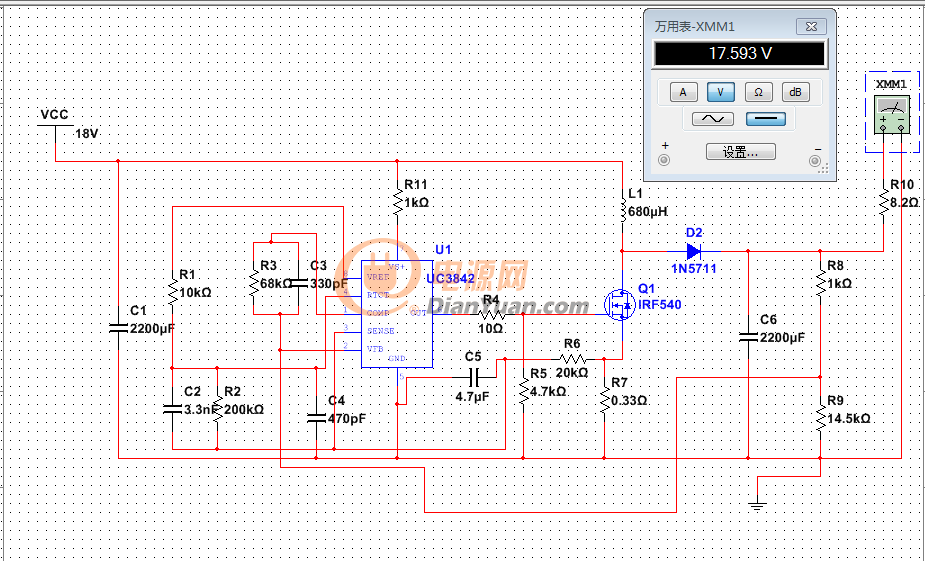

在我帖子里面的電路原理圖，是我找到的，說的是可以18V轉40V，可我仿真出來不能升壓。
0
回復
2017-07-10 11:59
@靜嘟嘟兒
在我帖子里面的電路原理圖，是我找到的，說的是可以18V轉40V，可我仿真出來不能升壓。

D1 4148電流不夠，R1、R3分壓設置也有問題。

0
回復
2017-07-10 14:55
恭喜被添加到社區經典圖庫，并獲得1積分
http://www.cubesun.cn/bbs/classic/
0
回復
2017-07-10 15:24
@ymyangyong
D14148電流不夠，R1、R3分壓設置也有問題。
大神能不能講一下輸出電壓不穩定，而且是慢慢變大的問題嗎？還有就是輸出電流怎么能讓他穩定在一個我想要的大小
0
回復
2017-07-11 14:41
我也遇到這樣的類似問題
0
回復
2017-07-12 11:52
@靜嘟嘟兒
大神能不能講一下輸出電壓不穩定，而且是慢慢變大的問題嗎？還有就是輸出電流怎么能讓他穩定在一個我想要的大小
先把分壓電阻調好，空載電壓穩定后，再考慮最大輸出電流限制的問題。
0
回復
2017-07-16 10:27
@ymyangyong
先把分壓電阻調好，空載電壓穩定后，再考慮最大輸出電流限制的問題。

現在遇到一個問題就是輸出電壓穩不了，會慢慢升高，還有就是帶不了負載。限流設置是怎么做的，能不能講一下。



0
回復
2017-07-16 10:27
@五一你要來
我也遇到這樣的類似問題

你現在問題解決了嗎？



0
回復
2017-07-16 13:24
@靜嘟嘟兒
現在遇到一個問題就是輸出電壓穩不了，會慢慢升高，還有就是帶不了負載。限流設置是怎么做的，能不能講一下。
先不接負載，調好空載輸出電壓。限流跟R8有關，減小R8可以增大輸出電流。
0
回復
2017-07-16 15:41
@ymyangyong
先不接負載，調好空載輸出電壓。限流跟R8有關，減小R8可以增大輸出電流。

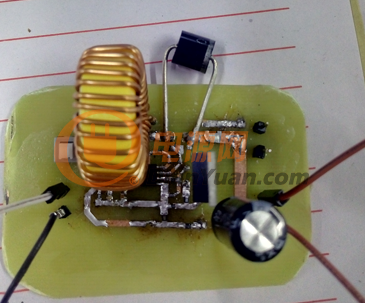

現在電路是這樣的，幫忙看一下，我現在輸出電壓不能穩定，會一直慢慢增大，實物也是如此，而且帶不了負載，一帶上負載之后輸出端電壓就被拉低了


0
回復
2017-07-16 17:15
@靜嘟嘟兒
[圖片]現在電路是這樣的，幫忙看一下，我現在輸出電壓不能穩定，會一直慢慢增大，實物也是如此，而且帶不了負載，一帶上負載之后輸出端電壓就被拉低了
錯誤還是很多，看下http://www.cubesun.cn/bbs/1487654.html。
0
回復
2017-07-17 10:36
@ymyangyong
錯誤還是很多，看下http://www.cubesun.cn/bbs/1487654.html。

怎么提高電源的帶負載能力呢？輸出端一帶上負載之后電壓就被拉的很低



0
回復
2017-07-17 14:56
@ymyangyong
錯誤還是很多，看下http://www.cubesun.cn/bbs/1487654.html。
電路改好沒有？樓上鏈接有實例有電路圖，電路也不復雜，照著做就可以了。
0
回復
2017-07-17 15:41
@ymyangyong
電路改好沒有？樓上鏈接有實例有電路圖，電路也不復雜，照著做就可以了。

我按樓上那個電路仿真試了一下，參數一樣但是電路不能起振，輸出不能升壓?，F在我自己改的電路能夠穩壓了，但是帶不起負載。正在想辦法，能不能提一下意見。謝謝



0
回復
2017-07-17 16:59
@ymyangyong
電路改好沒有？樓上鏈接有實例有電路圖，電路也不復雜，照著做就可以了。
把最新的電路和實物圖發上來看看。
0
回復
2017-07-18 09:36
@ymyangyong
把最新的電路和實物圖發上來看看。

現在的問題就是不能帶負載，帶上負載之后輸出電壓就被拉低



0
回復
2017-07-18 11:58
@靜嘟嘟兒

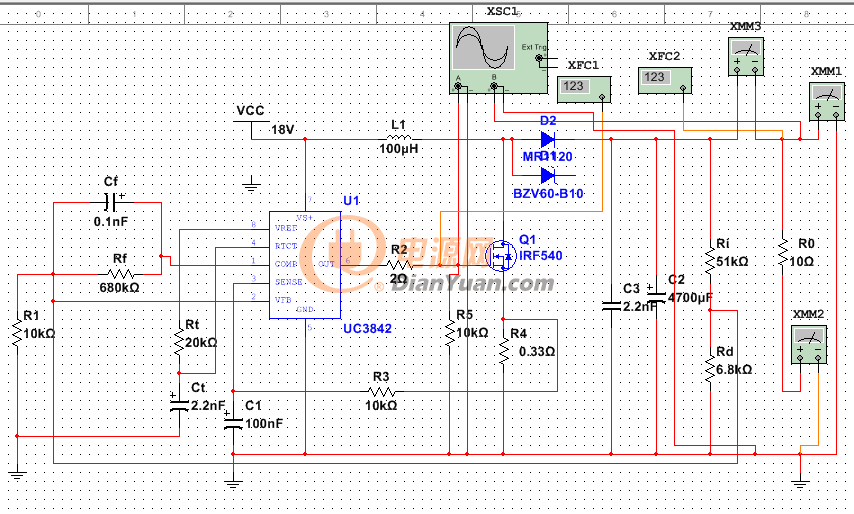

[圖片][圖片]現在的問題就是不能帶負載，帶上負載之后輸出電壓就被拉低
空載輸出電壓應該是34v。R3改470歐，R2改22歐，C1改1nf，RT改10k，D2改成肖特基二極管，輸入端加個1000uf/25v電容，R4改成0.1歐左右試試。
0
回復
2017-07-18 15:37
@ymyangyong
空載輸出電壓應該是34v。R3改470歐，R2改22歐，C1改1nf，RT改10k，D2改成肖特基二極管，輸入端加個1000uf/25v電容，R4改成0.1歐左右試試。
我現在還沒有試把板子上的元件換下來，我先仿真了一下，輸出端帶負載之后電壓還是要被拉低，但是拉低后電壓還是能穩壓，我現在不知道該怎么解決的問題就是如何讓輸出端帶上負載之后電壓不被拉低。能不能加個QQ或者微信什么的方便請教。謝謝你為我解答。
0
回復
2017-07-18 18:13
@靜嘟嘟兒
我現在還沒有試把板子上的元件換下來，我先仿真了一下，輸出端帶負載之后電壓還是要被拉低，但是拉低后電壓還是能穩壓，我現在不知道該怎么解決的問題就是如何讓輸出端帶上負載之后電壓不被拉低。能不能加個QQ或者微信什么的方便請教。謝謝你為我解答。
應該不會吧。站內信聯系
0
回復
2017-07-18 18:27
@ymyangyong
應該不會吧。站內信聯系

謝謝，能不能指教一下帶負載的問題，我現在暫時沒有想到辦法怎么讓電源帶上負載，每次帶上負載電壓都會被拉低。



0
回復
jiansn
LV.5
24
2017-07-18 19:27
@靜嘟嘟兒
謝謝，能不能指教一下帶負載的問題，我現在暫時沒有想到辦法怎么讓電源帶上負載，每次帶上負載電壓都會被拉低。
換鐵硅鋁磁環
0
回復
2017-07-18 21:01
@jiansn
換鐵硅鋁磁環
就只是換電感應該改變不了他的帶負載能力吧，仿真的時候電感不分類別，但是帶了負載之后電壓還是要被拉低
0
回復
mx1997l
LV.1
26
2017-12-25 16:41
@ymyangyong
空載輸出電壓應該是34v。R3改470歐，R2改22歐，C1改1nf，RT改10k，D2改成肖特基二極管，輸入端加個1000uf/25v電容，R4改成0.1歐左右試試。

版主 uc3842的 1 2 3管腳連接的器件有什么計算公式 能發一下嗎 我們期末課程設計做的東西不知道參數如何計算 謝謝

0
回復
mr365844832
LV.1
27
2017-12-26 12:24
@mx1997l
版主uc3842的123管腳連接的器件有什么計算公式能發一下嗎我們期末課程設計做的東西不知道參數如何計算謝謝

長理的嗎？

0
回復
2017-12-26 17:50
@jiansn
換鐵硅鋁磁環
看下http://www.cubesun.cn/bbs/2425642.html
