1、AL1697/AL1692可控硅調光

2、品牌： Diodes（美國達爾科技）

3、方案特點 （兼容性好，調光效果好，無噪音）

◆    AL1697/AL1692是一款高精度，高效率可控硅調光IC。

◆   高低壓，隔離非隔離都可以做。

◆   外掛MOS可以做到30W，內置MOS最大可以做到15W。

◆   外圍簡單，容易過各種認證。

◆   電流檢測精度高，電壓和負載調節設計靈活。

◆   該設計支持非隔離(降壓-升壓)操作， 以解決不同燈具的隔離要求。

◆   在邊界導通模式操作實現更高的轉換效率，同時還降低了開關噪聲，簡化EMI設計。

◆   該器件具有130μA的低工作電流及170μA的啟動電流。

◆   輸出短路，過溫，欠壓鎖定，前沿消隱和逐周期過流保護。

◆   同時還具有增強的安全性和可靠性過電壓/輸出開和熱折返保護。

4、規格

SOP-7  、SOP-8

5、應用范圍

    室內照明 面板燈 球泡燈等

6、應用原理圖

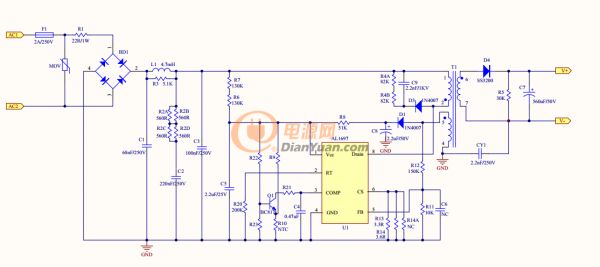

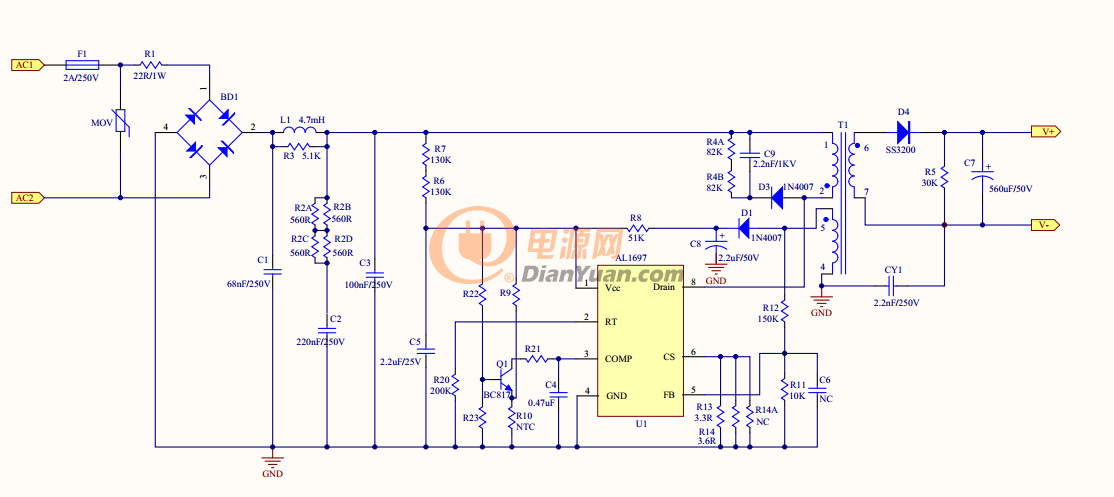

隔離如下：

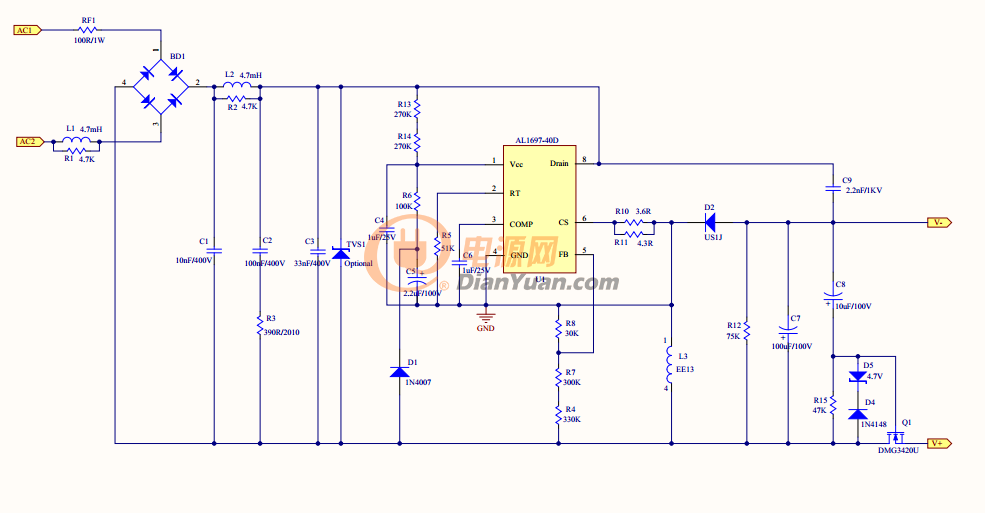

非隔離原理圖如下：（輸出的防抖電路可以取消掉）
