這么好的帖子怎么沒有人回復啊?

高手都哪里去了啊?

自己用力頂!

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/52/1176430696.jpg');}" onmousewheel="return imgzoom(this);">
內部原理如圖:以3843為例說明

看上貼.6腳輸出為低的條件,就是驅動輸出級的或門的反向為低,所需的輸入狀態只要有1個為高即可,首先看欠壓鎖定部分,當7腳電壓低于8.5V時,經基準欠電壓鎖定比較器的輸出為低,經反向后為高.所以此時其他部分 不起作用.輸出關端.
再看振蕩器輸出部分,定時電容充電時為低電位,放電時為高電位,所以定時電容放電時輸出被禁止.
最后看PWM部分,當電流反饋電壓低于誤差放大器送到電流檢測比較器輸入端的電壓時,才允許開關管導通,既6腳為高電平.
當電流反饋電壓高于1伏時,輸出被禁止.

前輩的帖子我看懂了,但是我還有一點不明白就是有資料上說1腳的電壓過低(也就是放大器的輸出過低)也會進入保護,這又是什么原理呢?
     還有就是3腳的反饋電流能夠控制輸出占空比嗎?如果不是,輸出占空比是怎樣通過反饋來控制的啊?

第一個問題自己悟出來了,是不是1腳的電壓太低時兩個串連的二極管截止,放大器的反向輸入端為0,而3腳電壓高于0所以6腳輸出截止!

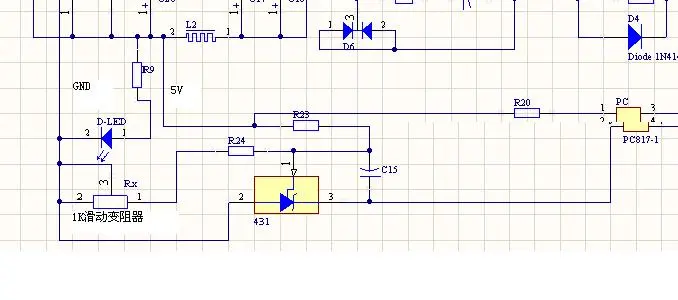

我發的這個電路圖可以微調輸出電壓,是不是靠調節3腳上的反饋電流電壓來實現的?
     這個IC還是沒有徹底明白!

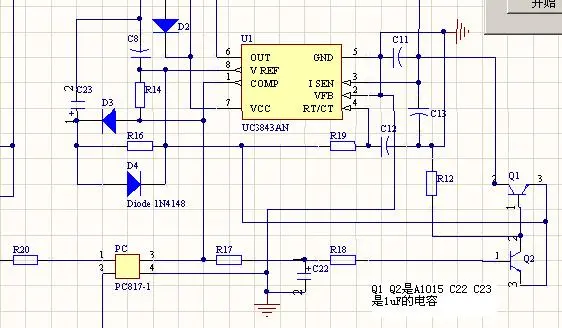

正常工作時測得1腳電壓2.3伏,3腳0.3伏,pc817輸入級電壓1伏多一點,另外Q2導通,Q1大概不導通,因為3843的3腳電壓0.3伏,保護的原理還是不太明白.
    但是這個電源非常穩定,是一個老產品,都用了好多年了!500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/52/1176437828.jpg');}" onmousewheel="return imgzoom(this);">500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/52/1176437838.jpg');}" onmousewheel="return imgzoom(this);">

dui

能把你完整的土給我一份嗎?原理不全,我沒完全分析明白.
wode you xiang :xwwname@sina.com

告訴大家一個好消息:本公司新到一批環保無鉛集成電路IC:VIPER22A．VIPER12A．FSDH321．FSDM311．FSD200B．TEA1521P．13005.13003.KA5L0380.伯鴻PC817光藕．EL817．夏普817.價格絕對優勢．絕對優惠!!!請貴公司參考一下．歡迎洽談!本公司專業供應開關電源IC, 13714216431何生.QQ122376867

原理圖已經發出了,請查收!

等待中......

怎么不回帖子啊?

zhannei消息已發送

收到消息了,你能看明白這個電路怎么實現輸出電壓微調的嗎?

做個記號

老兄可能給我一份完整的圖紙,hysman@163.com,我來學習一下!謝謝!

你這個 電源,是不是雙路輸出?
其中一路輸出用來做反饋?

你貼全了.

圖畫得不清楚
