一個小電路，請進來指教一下好嗎？

上電啟動

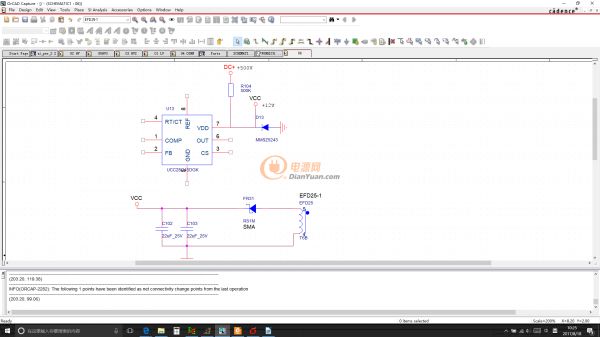

如上圖所示：

DC+電壓為500V，MMSZ5243穩壓到13V，芯片啟動電流為50uA，工作電流為2.5mA,VCC電壓12V；

疑問：當VCC有12V電壓時，芯片是否是VCC供電，電流從VCC到VDD有一個2.5mA的電流，

還是從DC+到VCC這一段的電流也會是2.5mA，我有點不懂了

全部回復(4)
正序查看
倒序查看
2017-08-18 12:02
芯片主要由VCC供電，兩路都有電流，DC+到VCC的電流是壓差除以啟動電阻。
0
回復
selfhelp
LV.2
3
2017-08-18 14:19
@ymyangyong
芯片主要由VCC供電，兩路都有電流，DC+到VCC的電流是壓差除以啟動電阻。
懂了，謝謝。。
0
回復
cjw318
LV.7
4
2017-08-19 08:53
芯片從啟動到穩定工作有個過渡時間，期間反饋的Vcc還沒有產生，而芯片的電流卻已增大，此時僅靠500v降壓來的電壓已遠遠不能滿足需要，因此這過渡期間的電壓是靠Vcc的濾波電容所儲存的電壓（該電壓是在啟動之前由500v降壓進行充電的）來維持的！
0
回復
selfhelp
LV.2
5
2017-08-19 13:34
@cjw318
芯片從啟動到穩定工作有個過渡時間，期間反饋的Vcc還沒有產生，而芯片的電流卻已增大，此時僅靠500v降壓來的電壓已遠遠不能滿足需要，因此這過渡期間的電壓是靠Vcc的濾波電容所儲存的電壓（該電壓是在啟動之前由500v降壓進行充電的）來維持的！
嗯，謝謝指教。
