開關電源動態響應怪現象(有圖)
開關電源動態響應怪現象(有圖)

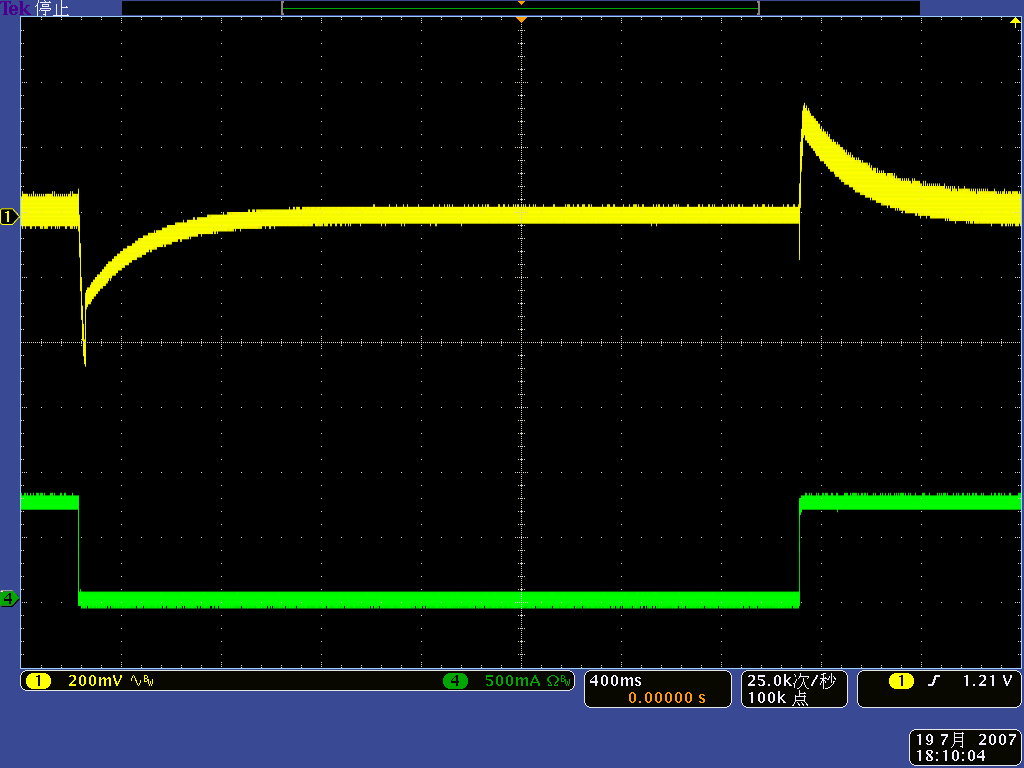

本人測試一個開關電源系統,CH1為Vout,CH4為Iout(電子負載CC模式),手動切換滿載到空載,空載到滿載兩種情況.發現Vout的變化規律是反的.
理論上說,滿載到空載,Vout是向上突變然后經過setting time穩定.空載到滿載,Vout是向下突變然后經過setting time穩定.
而這個系統的波形正好反了.
全部回復(5)
只看樓主
正序查看
倒序查看
現在還沒有回復呢,說說你的想法
這該死的溫柔
LV.5
2
2007-07-25 16:15
你敢說你相位沒反?
0
回復
提交
提示
xue007
LV.9
3
2007-07-25 17:27
一定是示波器接反了
0
回復
提交
提示
cdyaya
LV.2
4
2007-08-07 15:29
@xue007
一定是示波器接反了
呵呵,示波器肯定沒有接反的.
已經大概看出問題了.系統輸出端設計了輸出線補償電路.我測試是從PCB板的輸出測試的.這樣,滿載時的穩定輸出電壓是高于空載的穩定DC電壓的.和平時我們看到的系統,滿載Vout小于空載Vout是不通的.我連上0.5歐姆的輸出線,在輸出線端再測,動態就和常規系統現象一樣了.
0
回復
提交
提示
mata
LV.2
5
2009-10-30 10:43
您好!
請問動態波形的那個幅度要怎么控制啊?可以計算出來的嗎?
0
回復
提交
提示
zzgjqq
LV.4
6
2009-11-01 21:28
這種情況以后得注意下!
0
回復
提交
提示
