電源新手請教各位前輩:如何選用MOS管?
我做36V,0.7A的恒流源選用2N60的MOS管嚴重發燙,請問一下是不是用的太小了,如何選用合適的MOS管呢?
全部回復(4)
正序查看
倒序查看
@madboy21
不知你的輸入電壓是多少?輸入電壓高的話,平均電流小,還有是怎樣的驅動電路?這也會有影響的,最好能把圖帖上來讓大家分析下.
輸入電壓為175-264V,圖見文件,二次端的線路有點區別
17381191553119.pdf
17381191553119.pdf
0
回復
@kenny
輸入電壓為175-264V,圖見文件,二次端的線路有點區別17381191553119.pdf

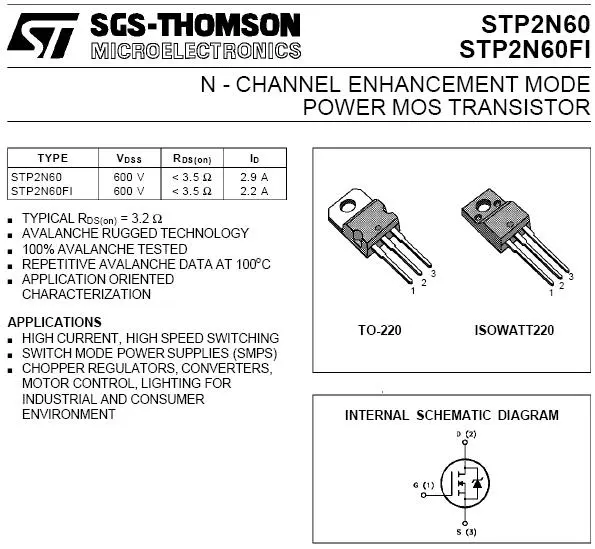

請檢查你的電路情況,我認為2N60夠用了
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/58/2045691191553768.jpg');}" onmousewheel="return imgzoom(this);">
注意檢查你的工作波形是否認是穩定的?
最大占空比是多少?
MOS管發熱約在3W左右,是否有了足夠的散熱器?
如果工作于連續模式,R3不要取得太大
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/58/2045691191553768.jpg');}" onmousewheel="return imgzoom(this);">
注意檢查你的工作波形是否認是穩定的?
最大占空比是多少?
MOS管發熱約在3W左右,是否有了足夠的散熱器?
如果工作于連續模式,R3不要取得太大
0
回復
