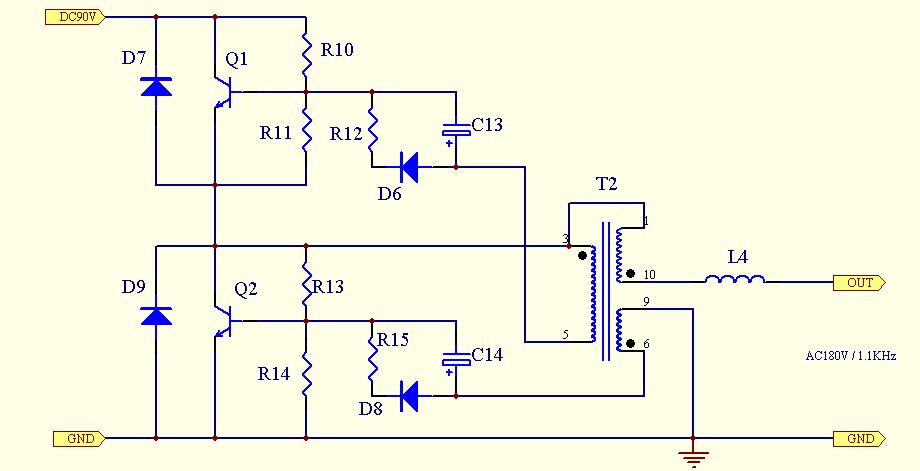

這是一個類似與Royer電路的逆變電路,我自己分析了好久,總感覺不是那么一回事,請各位高人來分析其工作過程.
開始上電的時候,經過R10 Q1微導通,經過T2的3、5腳,C13的正反饋,Q1迅速飽和導通
同時T2出現3+ 5-的自感電動勢,根據同名端的原理,出現6+ 9-的感應電壓,那么Q2不是直接導通了?
我覺得Q1基極要形成正反饋,Q2的基極要形成負反饋,這個電路才能振蕩
可是按照?qǐng)D紙上變壓器的相位關系來說的話,Q2的負反饋怎么形成的?
