你是哪里啊,你這個不是一般的反激吧,你的電路的第三個波形是怎么測出來的,有點怪,你的驅動波形穩定嗎.

這些波形都比較正常,測紋波時打到AC測試就可以了

占空比,指開關開通的時間與周期之比值.開關開通時,波形是低電平的那一段

是反激,第三個波形也是一樣測的,就是覺得奇怪,我也不知為什么會這樣.

這個我知道,我是想問我算不到,我在示波器上算不到他,可以說說嗎

但是這些波形在測試時會閃到,不是很穩定為什么會這樣呢.大家可以說說嗎?謝謝了

那么這個又是占空比多少了呢?這個很怪波形500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/64/1590711207484626.gif');}" onmousewheel="return imgzoom(this);">

你是用什么芯片做的反激,方便把電路圖貼出來看看嗎?整個電源工作穩定嗎?驅動波形穩定嗎?

下面是開關管的Vds波形圖,哪個測量方法是對的?占空比是多少?

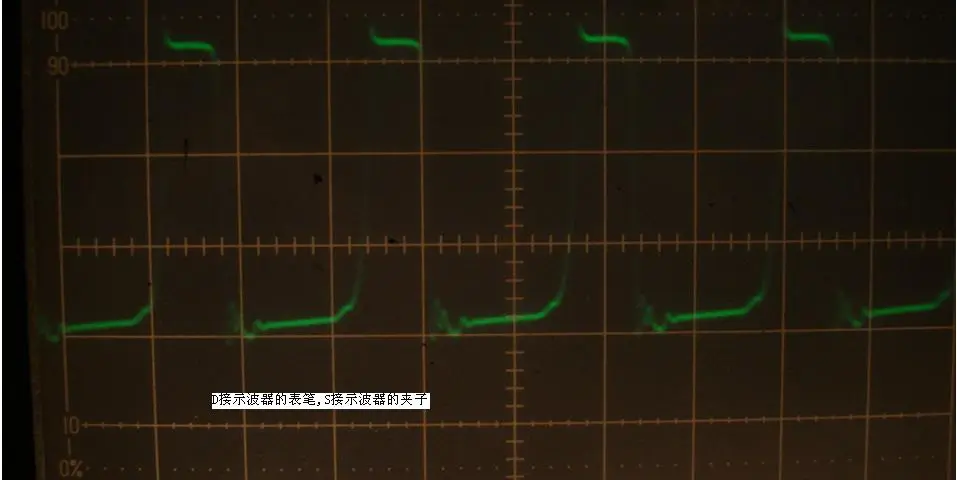

(第一幅:示波器的表筆接場管的D,夾子接場管的S

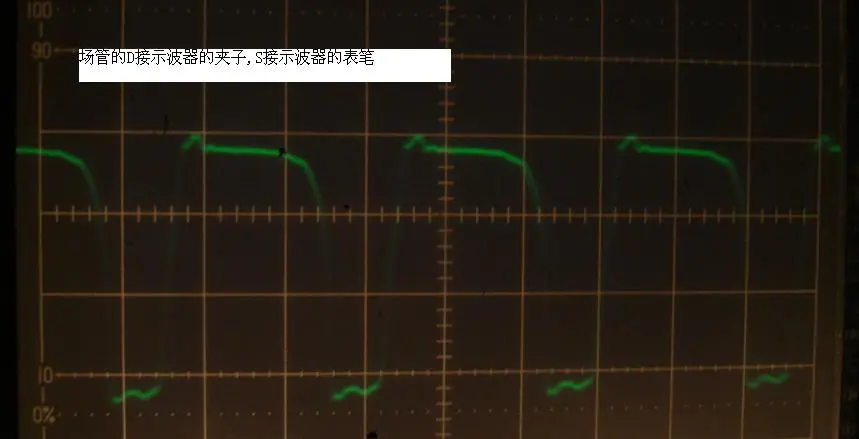

第二幅:示波器的表筆接場管的S,夾子接場管的D)
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/64/1678011207530790.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/64/1678011207530800.jpg');}" onmousewheel="return imgzoom(this);">

頂一下

肯定是紅色接D極了,地接S極

汗死,怎么有人告訴我說應該是表筆接S,地接D呢?
這么說第一副是對的?那我的占空比豈不是>0.5?差不多0.7了?暈了
RCC的波形竟然到了0.7,我還是按照0.4計算的.

怎么接都是可以的,計算的時候注意順序就可以了!

你這個電源有振蕩,不穩定

從你波形來看,應該是第二個圖是對的,因為MOS管關斷時你的漏感有震蕩現自象,應該是你搞錯了,

那請問你高手.我這個波形又穩定嗎?有振蕩嗎?

應該第二個圖是正確的

你的這個波形是電路,電流沒有連續,要是連續上就可以了

高手都跑哪里去了,可以從這個波形去分析嗎,每一點的波形代表什么?高手都知道嗎?

你這個是不是一個恒壓的開關電路?而且沒有負載?因為輸出有濾波電容所以電路工作是斷續的,輸出占空比也比較小.
