小弟最近作了一個副邊調整的正激開關電源(PWM的占空控制在副邊),主邊有啟動電路.變壓器上副邊有兩個繞組,一個是正激繞組,25瓦功率輸出,另一個是反激繞組,用于給副邊的控制電路供電.
現在在調試過程中的現象是,反激繞組的電壓輸出正常,但是帶不載了,電壓輸出15V,電流30mA以下.
在電源副邊正常工作時,反激的輸出連幾個毫安都沒有.不知道有沒有兄弟做過這樣的結構,指點一下.
變壓器變比為10:6:10(主邊,正激繞組,反激繞組),輸入電壓28V,輸出5V@5A,副邊PWM控制
正激電源中的反激輔助供電繞組
全部回復(1)
正序查看
倒序查看

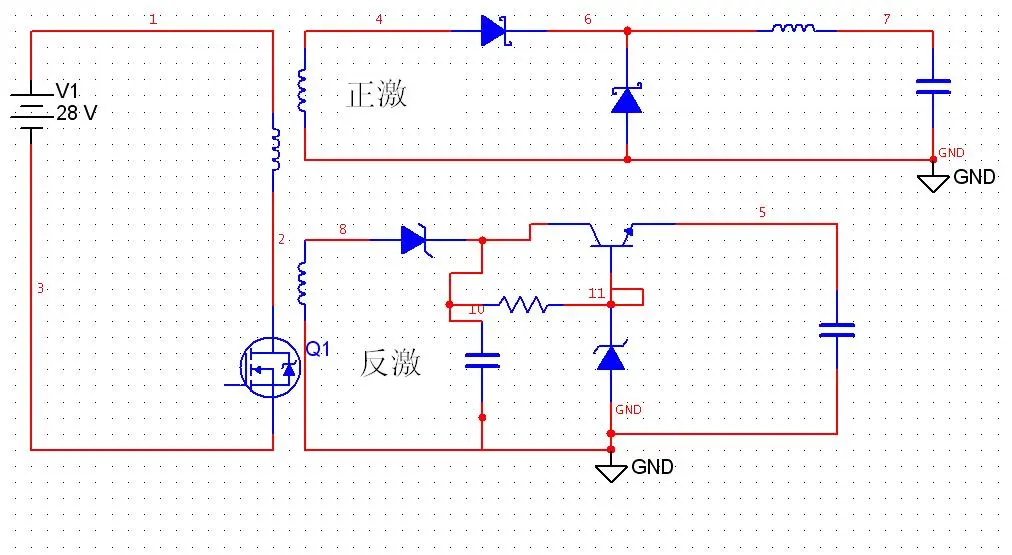

圖在這里
