沒高手來發表發表

由于雙變自激J的激勵電流來自副變,而副變接在主變和負載的回路中,所以必須加負載后才起震,個別情況下無負載也起震,但這是非正常狀況.可以說雙變JJ也屬于一種形式的自控J.你的輸出電壓是否超過電容和二極管的額定電壓?你用的是否高速二極管,普通整流管是工作在低頻段的,用在高頻相當于短路直通.

你先不要帶上后級,接個100w的燈試一下,如果正常,那你的后級可能接線有錯.

我的后級是沒問題的,在單變自激上拿下來的, 不帶后級帶200W燈正常,帶上后級帶200W就燈燒,  300W燈有點想燒的感覺,  加后級不帶負載就會炸二級管或電容

前級可以做個假負載, 空載也能直振, 在前級加上以下看圖500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/66/2507351212408836.gif');}" onmousewheel="return imgzoom(this);">

這是一高人教我的,但我沒有用, 他說加上102 1KV的還有電阻,不會停振,管子溫度低,

都沒人來看看

二級管用FR307

我用的是FR306

主變初、次級多少圈?變壓器多大?沒具體參數等于盲人摸象

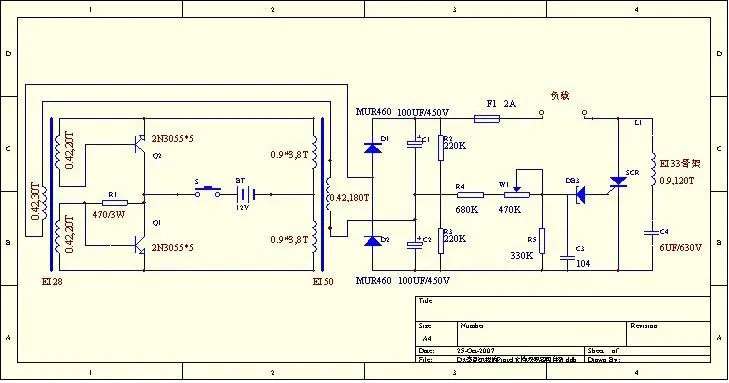

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/66/2507351212468784.jpg');}" onmousewheel="return imgzoom(this);">

圖

后面接的倍壓等于一個很小的負荷,這時機器會起振的.按你圖的參數振蕩頻率有7K多,自激機空載或小負荷時次級電壓會很高可達1千幾百多,燒元件可能是這原因引起

前級直接帶燈200W還250多V

自激機空載與帶載電壓相差很大,空載有時用萬用表量表都燒

哪當然,白金機空載都燒表

這個電路圖不能用倍壓整流,要用全壓整流
