仿松下KR500二氧化炭焊機,平衡電抗器
KR500電焊機平衡電抗器老燒壞一邊,另一邊沒多少溫度,請高手指點.謝謝
全部回復(9)
正序查看
倒序查看
平衡電抗器的主要作用是:使兩組三相半波晶閘管整流電路并聯導通;負載電流Id的分配趨于相等而達到平衡.平衡電抗器是一個帶有中心抽頭的電抗器,繞組通過中心抽頭分成匝數相等的兩部分,且繞在同一鐵芯柱上,即每組三相半波晶閘管整流電路各占一半.由于兩組三相半波晶閘管整流電路共同向負載供電,使這兩個繞組的極性形成相反方向,因此平衡電抗器的鐵芯中的直流安匝互相抵消, 鐵芯也就不會產生直流磁化和飽和的問題,因而平衡電抗器的體積就可以做得比較小.實際上,兩組三相半波晶閘管整流電路向負載提供的電流相等時,直流安匝互相抵消, 鐵芯中沒有磁通,此時平衡電抗器無電感作用.只有當兩組三相半波晶閘管整流電路向負載提供的電流不相等時,才產生磁通,才具有電感作用,才產生感應電勢,從而負載電流Id的分配趨于相等而達到平衡.
0
回復
@liudw
平衡電抗器的主要作用是:使兩組三相半波晶閘管整流電路并聯導通;負載電流Id的分配趨于相等而達到平衡.平衡電抗器是一個帶有中心抽頭的電抗器,繞組通過中心抽頭分成匝數相等的兩部分,且繞在同一鐵芯柱上,即每組三相半波晶閘管整流電路各占一半.由于兩組三相半波晶閘管整流電路共同向負載供電,使這兩個繞組的極性形成相反方向,因此平衡電抗器的鐵芯中的直流安匝互相抵消,鐵芯也就不會產生直流磁化和飽和的問題,因而平衡電抗器的體積就可以做得比較小.實際上,兩組三相半波晶閘管整流電路向負載提供的電流相等時,直流安匝互相抵消,鐵芯中沒有磁通,此時平衡電抗器無電感作用.只有當兩組三相半波晶閘管整流電路向負載提供的電流不相等時,才產生磁通,才具有電感作用,才產生感應電勢,從而負載電流Id的分配趨于相等而達到平衡.
是不是主變電壓不是相等才這樣呢?謝謝你指點
0
回復
@liudw
如主變壓器次級電壓不相等,肯定會造成兩路三相半波晶閘管整流電路輸出不平衡,這是致命的;如主變壓器次級電壓相等,可檢查晶閘管觸發信號線是否接對以及觸發信號本身是否有問題(包括同步電壓信號),平衡電抗器本身是否有問題.

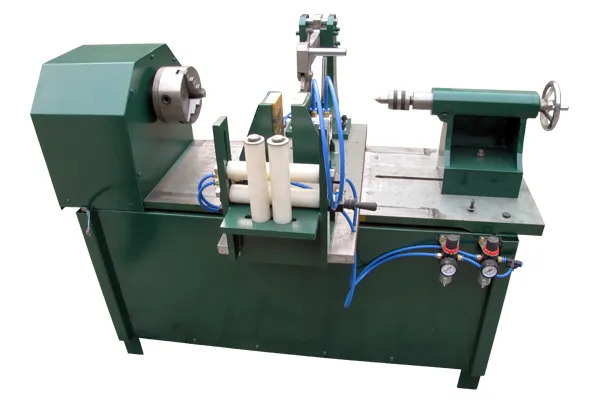

提供立繞機,QQ18694978
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/73/675981231462469.jpg');}" onmousewheel="return imgzoom(this);">

0
回復
@liudw
平衡電抗器的主要作用是:使兩組三相半波晶閘管整流電路并聯導通;負載電流Id的分配趨于相等而達到平衡.平衡電抗器是一個帶有中心抽頭的電抗器,繞組通過中心抽頭分成匝數相等的兩部分,且繞在同一鐵芯柱上,即每組三相半波晶閘管整流電路各占一半.由于兩組三相半波晶閘管整流電路共同向負載供電,使這兩個繞組的極性形成相反方向,因此平衡電抗器的鐵芯中的直流安匝互相抵消,鐵芯也就不會產生直流磁化和飽和的問題,因而平衡電抗器的體積就可以做得比較小.實際上,兩組三相半波晶閘管整流電路向負載提供的電流相等時,直流安匝互相抵消,鐵芯中沒有磁通,此時平衡電抗器無電感作用.只有當兩組三相半波晶閘管整流電路向負載提供的電流不相等時,才產生磁通,才具有電感作用,才產生感應電勢,從而負載電流Id的分配趨于相等而達到平衡.
平衡電抗器是平衡二邊繞組電壓差,讓電壓高的一邊繞組通過這個電抗補償另一邊電壓低的繞組從而使每一時候都有二個晶閘管都處于導通狀態,這樣提高了變壓器的利用率.
所以平衡電抗器在雙反星電路中是很重要的.
所以平衡電抗器在雙反星電路中是很重要的.
