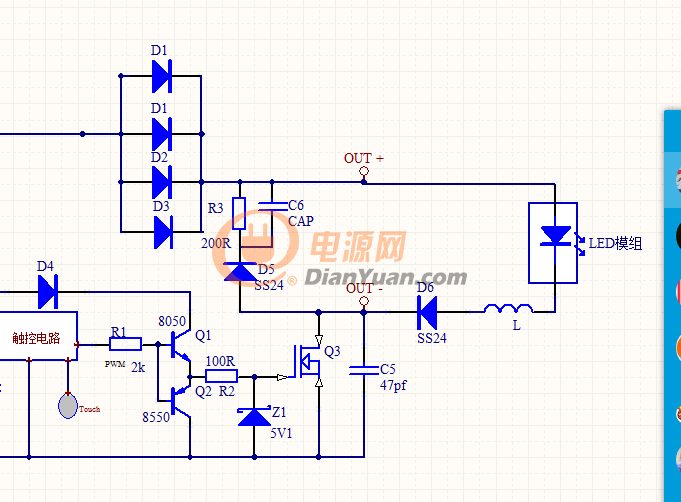

先上 原理圖： 輸入電壓12-15Vdc; 輸出 為線性恒流的LED模組。 通過觸控IC 控制，輸出 20KHZ 的PWM信號控制開關管開關（開始想采用低頻率的PWM信號的 因為這樣可以避免高頻產生的尖峰和干擾；后面還是決定用高頻PWM先看下效果） 因為頻率較高 所以增加了D5部分的吸收網絡 C6為1uf 貼片電容。 測試時特意模擬實際使用 用一根2米長的電線接到負載端； 在低負載時信號還好； 在負載電流2A 時 Q3mos 出現電壓尖峰。
PWM控制調光電路的一些問題
打算做個觸控調光器的， 在調試過程中碰到些問題，有興趣的朋友幫忙看下
全部回復(10)
正序查看
倒序查看

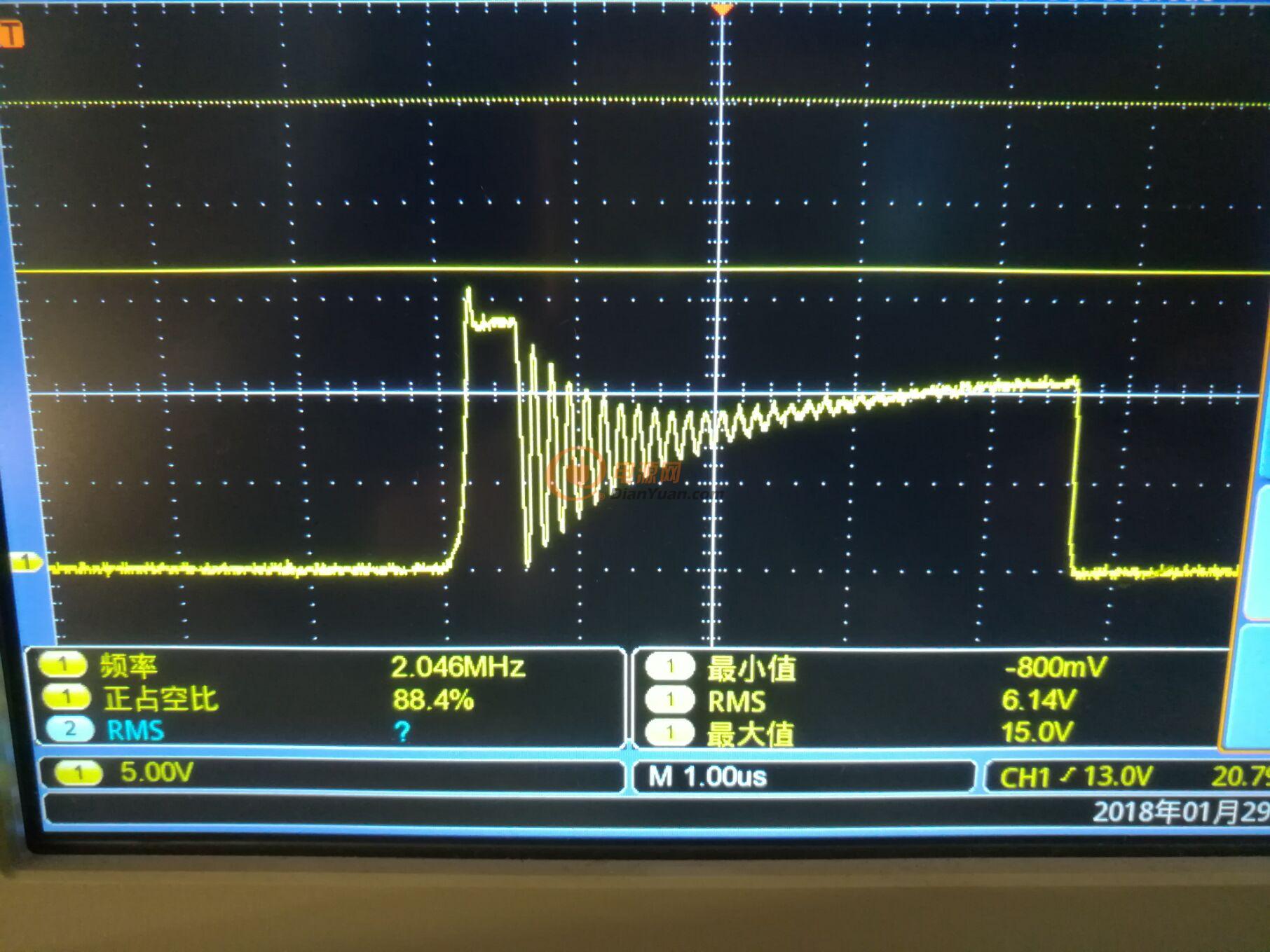

MOS DS端尖峰放大后 波形
此尖峰問題 ， 也傳到在輸入端影響了 輸入電壓波形（原本想以D1-D4 作隔離 避免干擾傳導到輸入端，后面發覺沒用 直接以0R電阻跳掉了）
雖然在輸入端 加個200UF電容 可以把干擾信號去掉； 但總感覺這樣太浪費了 那么大的電容
目前有兩個問題 暫時沒法解決的 有興趣的朋友幫忙看下有什么辦法解決 需要幫忙指導下的：
1. MOS管 開關波形 中的震蕩波形 ，此震蕩怎樣產生的？ 怎樣才能去掉此震蕩波形？
2. 輸入電壓干擾問題，感覺有點麻煩 只要MOS有開關動作 導線的感性就會產生電壓波動，如何用最簡單方便的問題 解決電壓高頻波動呢？ 如圖輸入電壓12V 但波形峰值已經有14V了； 若輸入電壓15V 引起的電壓波動可能去到20V 容易 對外部其他產品造成損害的。
0
回復
@落花流水123
MOS DS端尖峰放大后波形[圖片][圖片]此尖峰問題，也傳到在輸入端影響了輸入電壓波形（原本想以D1-D4作隔離避免干擾傳導到輸入端，后面發覺沒用直接以0R電阻跳掉了）[圖片]雖然在輸入端加個200UF電容可以把干擾信號去掉；但總感覺這樣太浪費了那么大的電容[圖片]目前有兩個問題暫時沒法解決的有興趣的朋友幫忙看下有什么辦法解決需要幫忙指導下的：1.MOS管開關波形中的震蕩波形，此震蕩怎樣產生的？怎樣才能去掉此震蕩波形？2. 輸入電壓干擾問題，感覺有點麻煩只要MOS有開關動作 導線的感性就會產生電壓波動，如何用最簡單方便的問題解決電壓高頻波動呢？ 如圖輸入電壓12V但波形峰值已經有14V了；若輸入電壓15V 引起的電壓波動可能去到20V 容易對外部其他產品造成損害的。
1、這個電路如果把輸入線當電感，是不是類似于一個沒有輸出負載的boost電路，或者說是反激電路的原邊。
那么線路上的寄生電感能量沒有地方去，只能在C5，C6和寄生電感這里振蕩。
2、這個電路對于D1-D3來說，反向恢復電流大，時間短。二極管可以換別的型號試試。
對于輸入12V來說，沒有電容，這個電路相當于是個不穩定的負載，不知道會不會造成12V電壓超調。
為了電路的穩定性，建議增加輸入電容。
0
回復
@417zhouge
1、這個電路如果把輸入線當電感，是不是類似于一個沒有輸出負載的boost電路，或者說是反激電路的原邊。那么線路上的寄生電感能量沒有地方去，只能在C5，C6和寄生電感這里振蕩。2、這個電路對于D1-D3來說，反向恢復電流大，時間短。二極管可以換別的型號試試。對于輸入12V來說，沒有電容，這個電路相當于是個不穩定的負載，不知道會不會造成12V電壓超調。為了電路的穩定性，建議增加輸入電容。
1. 是的 導線等效為電感，MOS關時 相當于BOOST的升壓，產生尖峰和震蕩；
2. D1-D3是 二極管SS24； 是用著房車里面照明的；調光器打算做薄的 加個大電解空間放不下了。
