請教DPA423的過沖問題

1、問題來源:

客戶現場帶電接線,導致電路板輸出過沖,損壞了器件。

2、電源介紹:

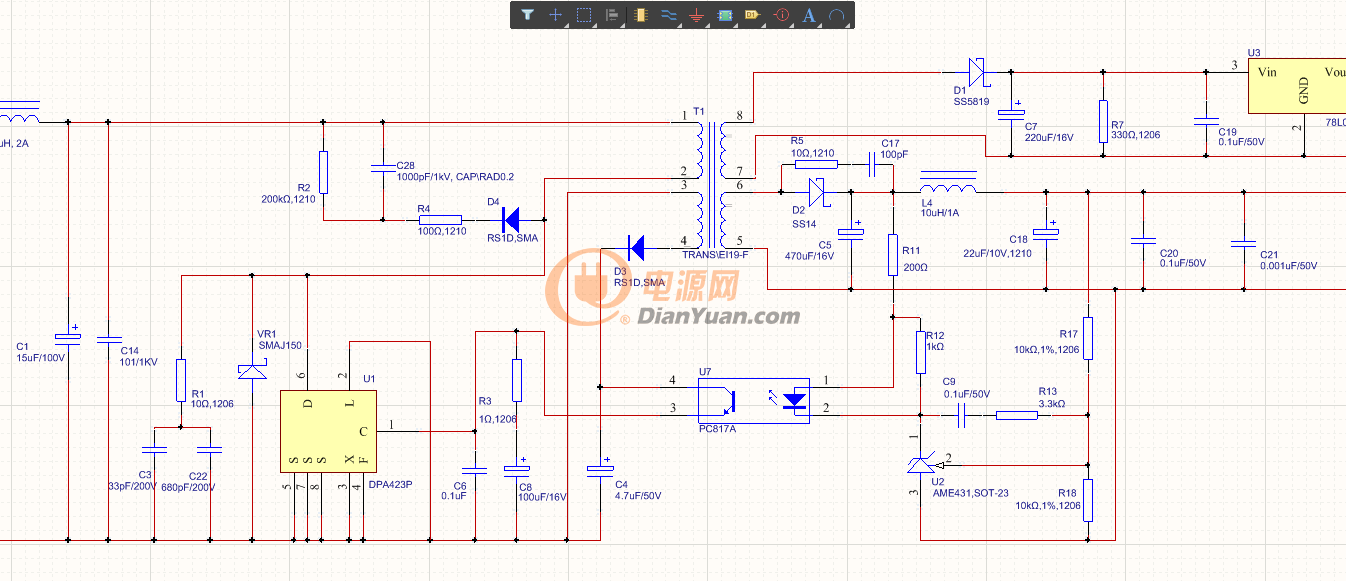

使用DPA423做的DC48V~DC5V的電源,原理圖如下:

2018-06-08_142117

3、解決過程:

在反饋光耦TL431的1、3引腳接10uF的電容后,解決了上電過沖問題。但當DC48V頻繁上下電,仍然會出現過沖現象。

4、復現過沖操作:

電源板空載時,使用兩根線頻繁摩擦觸碰,示波器捕捉到輸出波形如下圖:

輸出過沖7.72V

IMG_20180608_141049

輸出過沖8.00V,看波形像PID調節震蕩了一樣

IMG_20180608_141458

輸出過沖8.6V

IMG_20180608_141312

加上負載測試,也會出現過沖問題。不是每次摩擦觸碰都會觸發輸出過沖,但所有過沖的波形截圖,過沖上升沿前都有一個小的方波。

大家可否能幫忙指點指點。

全部回復(10)
正序查看
倒序查看
小鞏
LV.11
2
2018-06-08 15:03
沙發
0
回復
2018-06-09 09:54
很不錯的帖子
0
回復
紫蝶
LV.9
4
2018-06-09 15:03
電路中增加濾波元件,對過沖尖峰抑制。調試參數觀察波形。
0
回復
王小張
LV.1
5
2018-06-10 15:55
@紫蝶
電路中增加濾波元件,對過沖尖峰抑制。調試參數觀察波形。

今天又做了下實驗,觀察到出現尖峰的規律:只要輸出電容沒有完全放完電,這時再上電,就必然會出現尖峰。

0
回復
2018-06-11 18:13
加假負載試試!
0
回復
2018-06-13 15:56
C8和R3應取消,R17上并聯680p的電容試試
0
回復
紫蝶
LV.9
8
2018-06-15 07:01
@王小張
今天又做了下實驗,觀察到出現尖峰的規律:只要輸出電容沒有完全放完電,這時再上電,就必然會出現尖峰。
那就是把電容值適當改小點,這樣就可以。
0
回復
紫蝶
LV.9
9
2018-06-15 07:02
@王小張
今天又做了下實驗,觀察到出現尖峰的規律:只要輸出電容沒有完全放完電,這時再上電,就必然會出現尖峰。
電容大了,我們之前的產品也發現這個問題。
0
回復
kckcll
LV.9
10
2018-07-07 13:41
@王小張
今天又做了下實驗,觀察到出現尖峰的規律:只要輸出電容沒有完全放完電,這時再上電,就必然會出現尖峰。
是不是在開機的時候會出現這個問題,如果是應該是環路響應慢,還沒有來得及調整,輸出電壓過沖了。
0
回復
kckcll
LV.9
11
2018-07-07 13:42
@峰谷浪子
C8和R3應取消,R17上并聯680p的電容試試
可通過調整帶寬來改善開機過沖,補償做的好的話,可以做到零過沖。
