各位大大，我在saber仿真LLC電路時遇到了一點問題，想求助一下看看問題所在。

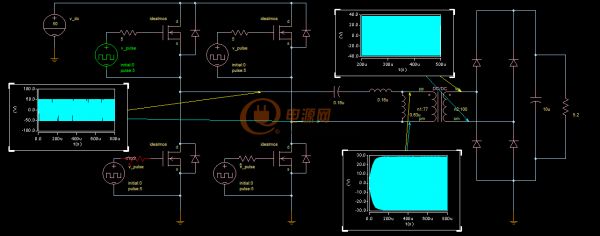

我仿真的是全橋LLC，設計是諧振頻率1Mhz，輸入50V，輸出72V，額定功率1000W，得到的參數Cr=0.16u，Lr=0.16u，Lm=0.63u，結果做出的仿真有兩個問題。

2.    當我將開關頻率由1M降到0.7M時，理論上電壓會上升，實際卻是略有下降。

我目前的懷疑是電路帶不動1000w的負載，我用同樣的模型輸入別人的參數，不僅可以實現別人的輸出，也不會出現2中的問題，所以我現在擔心的是電路本身預期過高，帶不動1kw

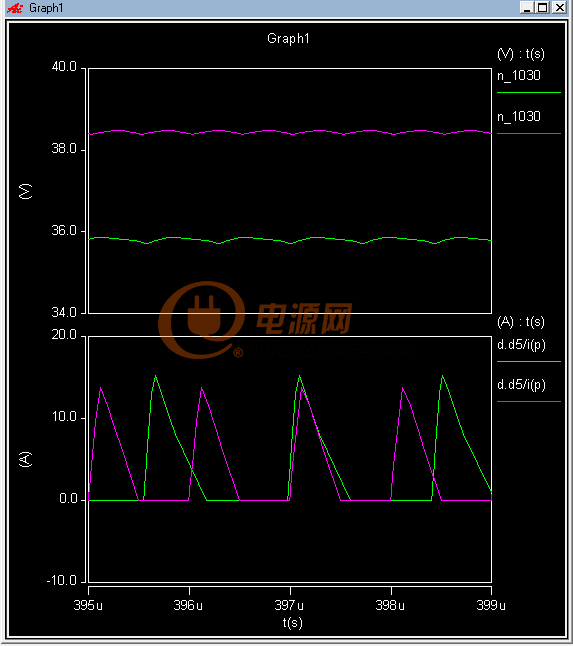

以下附上部分波形和仿真，紅色為1Mhz，綠色為0.7Mhz，圖一為輸出電壓，圖二為整流二極管輸出電流test2.rar
