1 方案名稱：

MT7970原邊控制高精度恒壓/ 恒流 PWM  控制器

2 品牌名稱：

美芯晟

3 方案特點：

?  恒壓精度±5%，恒流精度±5%?

     原邊反饋無需TL431和光耦?

     低啟動電流：5μA（典型值）?

     低工作電流：2mA（典型值）?

     可調輸出恒定電壓、恒定電流及功率?

     峰值電流控制?  電纜壓降補償?

     內置頻率抖動技術改善EMI?  內置軟啟動功能?

     前沿消隱控制?  逐周期電流限制?

     欠壓鎖定保護（UVLO）?  VDD過壓保護功能?  SOT23-6封裝

4 規格：

MT7970是一款性能優異的原邊反饋控制器，最大限度地減少了系統元器件數量。

采用 SOT23-6封裝，使得MT7970較好地應用于低成本設計中。MT7970具有低電流啟動、電流采樣等功能。

MT7970還集成了多種保護功能，包括逐周期過流保護(OCP)、開路保護(OVP)、欠壓保護（UVLO）和過熱保護(OTP)等，

以防止電路在異常情況下被損壞，確保系統可靠地工作

5 應用范圍：

智能LED照明燈?

低成本，低紋波LED驅動電源?

手機，無繩電話，數碼相機充電器?

替代線性電源

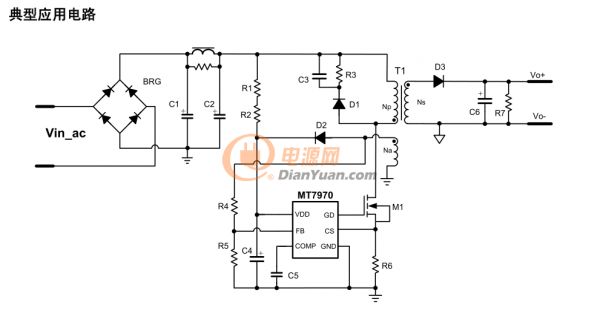

6 電路圖：

7 物料清單：

8 聯系方式：

美芯晟電子   QQ   289 271 5427
