一.方案名稱：【應征入伍】（首發）+高效率大功率升壓恒壓方案-OC68001(應用于音箱功放供電，掃地機器人，車載充氣泵，電動工具等領域）

二.品牌：OCX

三.方案描述：

        OC6801 是一款專為升壓、升降壓開關電源設計的專用 DC-DC 控制器芯片。

        OC6801 典型應用支持 5-40V 輸入電壓范圍。通過擴展輸入供電，也可以支持400V 以上的輸入電壓范圍。

       芯片采用固定頻率的 PWM 控制方式，并在輕載條件下自動降頻提高轉換效率。

       芯片內置高精度誤差放大器，振蕩器，以及頻率補償電路，簡化了外圍設計。

       芯片內置過流保護以及 EN 腳關斷功能。芯片工作頻率可通過一個外接電阻調節，方便根據不同應用設置系統工作頻率。

       OC6801 內部集成了軟啟動以及過溫保護電路，減少外圍元件并提高系統可靠性。

 四.方案特點：

1.寬輸入電壓范圍： 5V~400V

2. 高效率：可高達 97%

3.固定工作頻率，頻率可外接電阻設置

4. EN 腳關斷功能

5. FB 采樣電壓： 1V

6.內置頻率補償

7.內置軟啟動

8.內置過溫保護

9. 內置限流功能

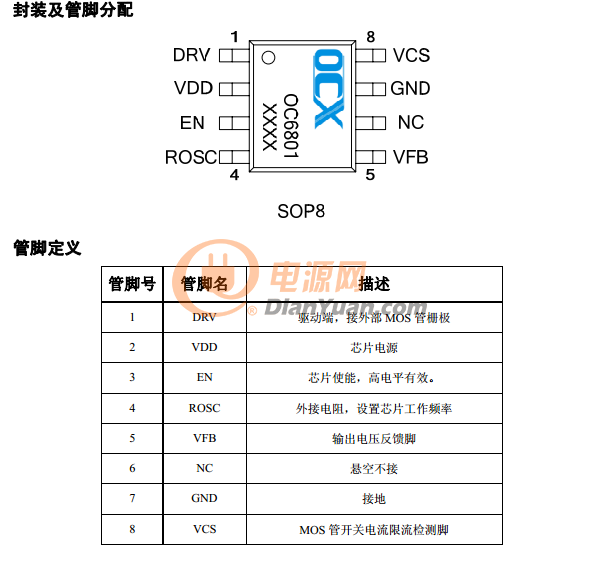

五.芯片封裝： OC6801采用 SOP8 封裝。

六.應用范圍：

      1. EPC/筆記本車載適配器

      2. 升壓、升降壓轉換

      3. 手持設備供電

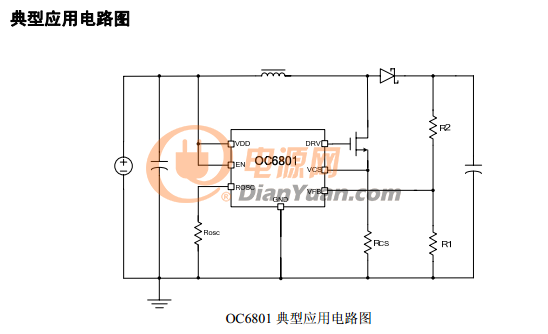

七.典型應用：

八、聯系方式：

QQ：:3400462929       電話：18126115420       李生

有需求的朋友，可以提供方案資料參考和送樣測試，有原廠技術支持，歡迎咨詢。
