一.方案名稱：開關降壓型 LED 恒流驅動器-OC5021B

二.品牌：歐創芯

三.方案描述：

          OC5021B 是一款高效率、高精度的降壓型大功率 LED 恒流驅動控制芯片。

          OC5021B 采用固定關斷時間的峰值電流控制方式，關斷時間可通過外部電容進行調節，工作頻率可根據用戶要求而改變。

          OC5021B 通過調節外置的電流采樣電阻，能控制高亮度 LED 燈的驅動電流，使 LED 燈亮度達到預期恒定亮度。

          在 DIM 端加 PWM 信號，可以進行LED 燈調光。

          DIM 端同時支持線性調光。

          OC5021B 內部集成了 VDD 穩壓管以及過溫保護電路，減少外圍元件并提高系統可靠性。

四.方案特點：

1.寬輸入電壓范圍： 3.1V~100V

2.高效率：可高達 93%

3.支持 PWM 調光和線性調光

4.最大工作頻率： 1MHz

5.CS 電壓： 250mV

6.芯片供電欠壓保護： 2.6V

7.關斷時間可調

8.智能過溫保護

9.內置 VDD 穩壓管

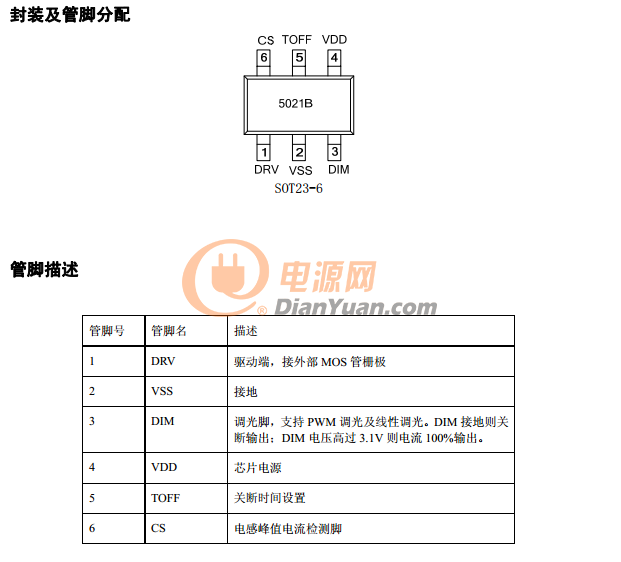

五.芯片封裝：OC5021B 采用 SOT23-6 封裝。

六.應用范圍：

      1.自行車、電動車、摩托車燈

      2.強光手電

      3.LED 射燈

     4.大功率 LED 照明

     5.LED 背光

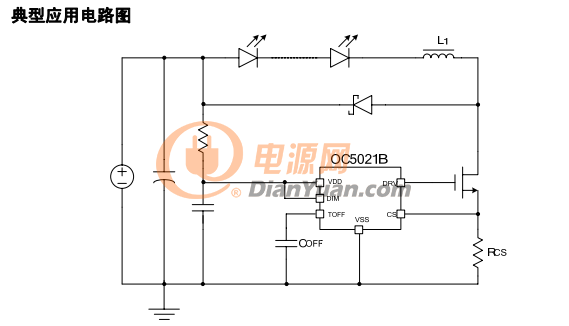

七.典型應用：
