濾波電容之前接電感了嗎?如果沒有接,就發熱嚴重.

把電路貼上來看一下.

3525直接帶不動嗎?佔空比提高就髮熱,波形齣現很大的毛刺,要么是驅動不足,要么是變壓器問題.可以加我QQ討論

3525加8050,8550圖騰柱驅動3205柵極20歐電阻,占空比較小時3205發熱嚴重
加大占空比基本不發熱.不能輕載.濾波電容前加一電感也效果不加. 1888731216737694.sch

看了圖,.濾波電容前要加一電感,要幾個MH的.

我根據xzszrs大哥的圖紙做正弦波電源,也是這個問題.不加后級測試時,前級滿占空比時基本沒發熱,但低頻饅頭波調節3525的脈寬時,不到30秒,溫度就超過了75度.

看波形你的電感還小了,變壓器和電感漏感有點大.

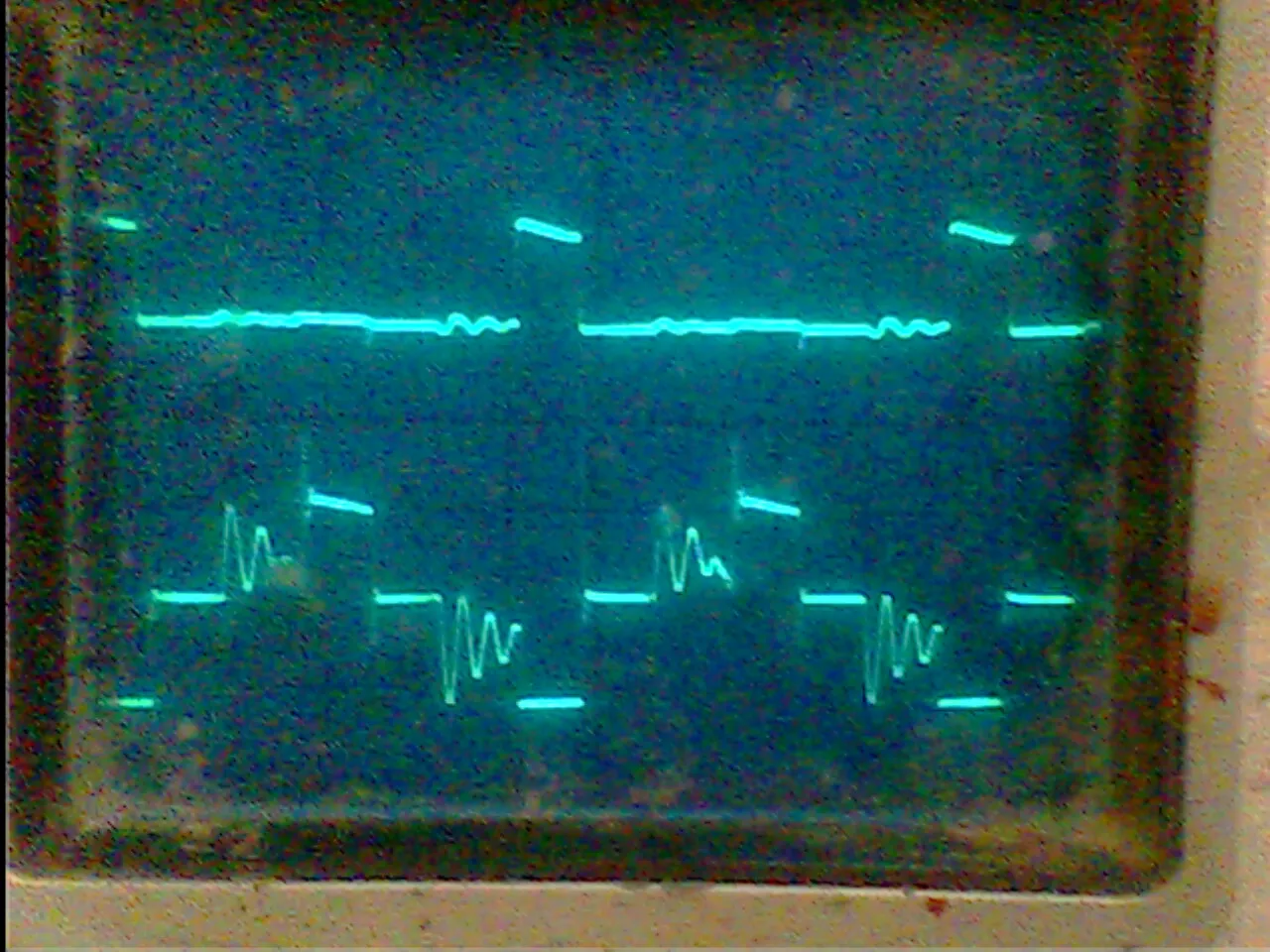

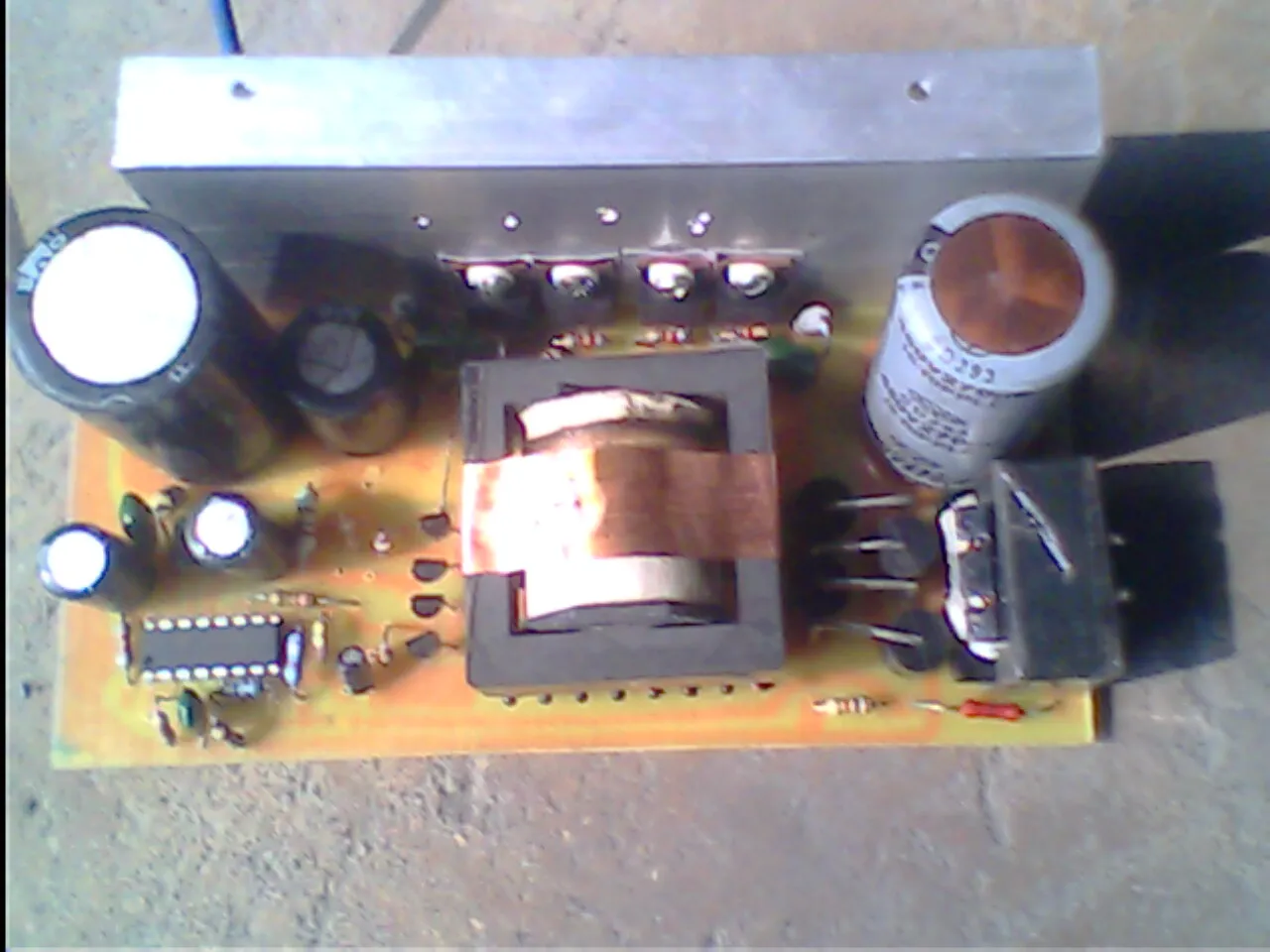

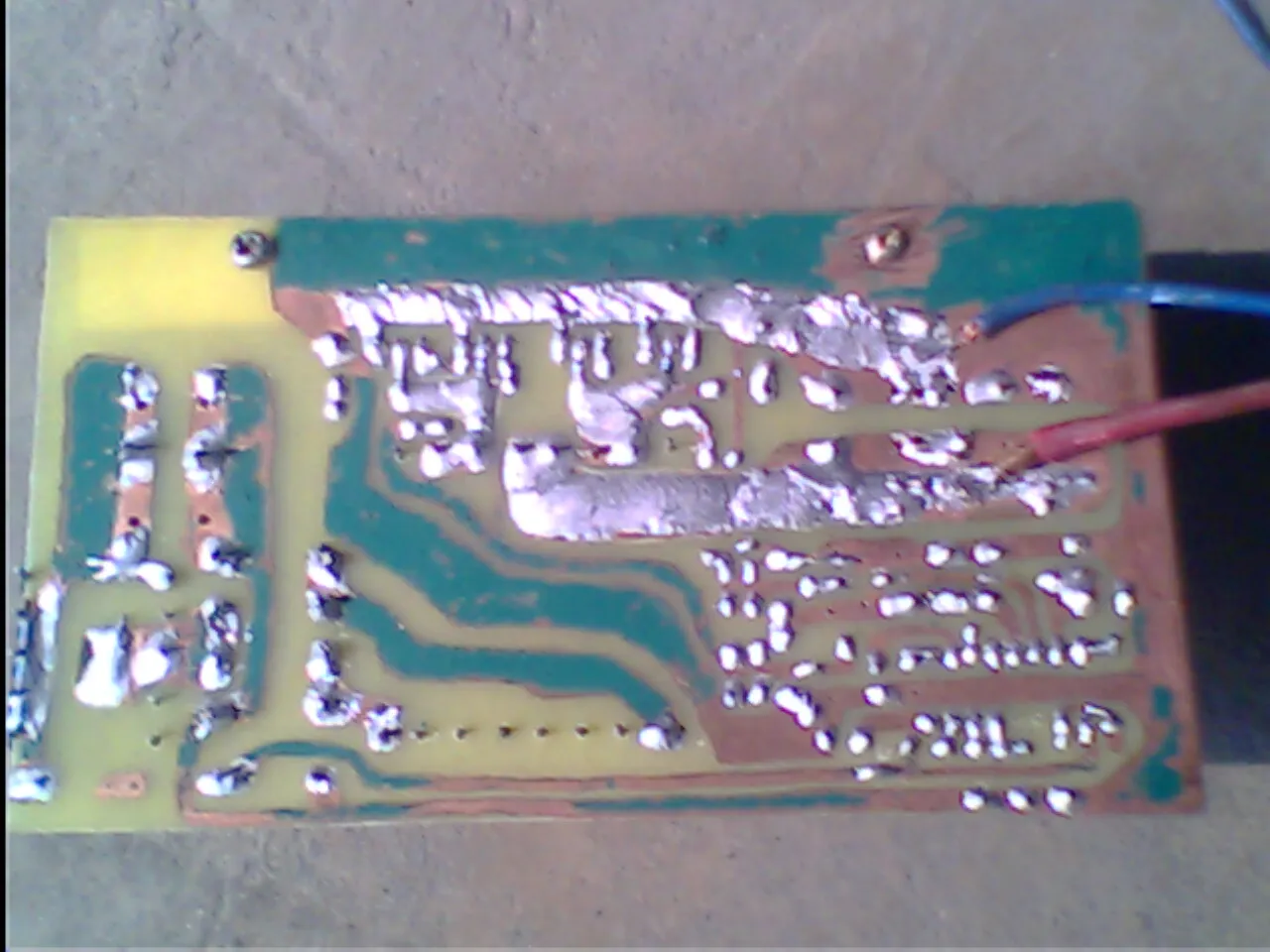

謝謝各位朋友,我今天繞了一個電感加上了占空比小時基本不熱了.電感用EI28磁心0.65mm銅線繞滿骨架接上.問題基本解決.但是波形還是不太好,波形如圖,
上面是3205柵極,下面是漏極.為什么3205能正常關斷,但關斷后到對邊開關管導通前又有一段諧振.

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/67/1888731216822984.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/67/1888731216910117.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/67/1888731216910170.jpg');}" onmousewheel="return imgzoom(this);">

謝謝.請問如何減少變壓器漏感,我用的是EE40骨架先0.2mm厚30mm寬銅箔疊繞4圈,首尾相連,外層次級用0.65銅線繞80匝,三層
大俠能講一下為什么沒有電感開關管會發熱嚴重嗎以及濾波電感如何取值如何推算用
多大的磁心合適?

jjjj

減小漏感可以采用初次交錯的繞法,L=(Vin-Vout)Ton/1.4Imin
Vin:最高輸入電壓時整流管上的最高峰值電壓;
Vout:輸出電壓
Ton:最高輸入電壓時功率管一個周期內的導通時間;
Imin:最小負載電流.
