最近在使用LT8610電源,中間電路有改動(布局布線),發現電源紋波差別特別的大。圖1是波形差的PCB圖,圖2是圖1的波形圖。圖3是紋波較小的PCB板圖,圖4是圖3波形圖。使用4.7uH 的電感,電感有鳴叫。圖5是原理圖。芯片手冊上說明1腳不能懸空,測試1腳懸空對輸出也不影響(不明白低紋波突發模式)。電路差別不大,紋波波形差別大,請高手指導!謝謝。

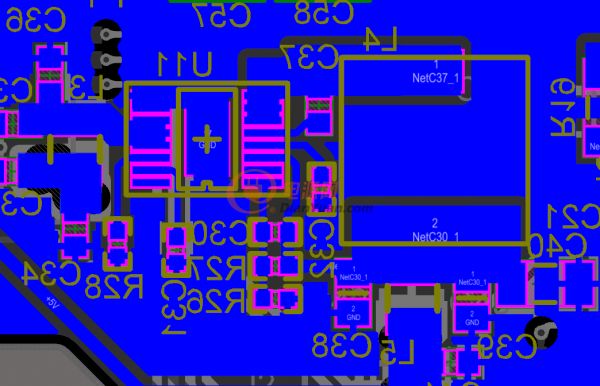

圖1
圖2
圖3
圖4

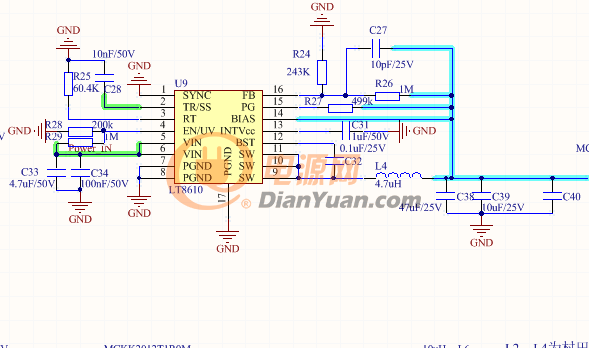

圖5
