請版主給反導：EG8010+EG2113高頻調制二管溫度高

EG8010+EG2113高頻調制二管溫度高，計劃2500W，但是帶載1500W，頻調制二管一分鐘就溫度很高，門極電阻22R，H橋47N60，

初期電感3MH，咨詢EG工程師說電感減半，現在電感16MH，高頻臂管還是溫度很高，我把門極電阻加至100R，還是不能解決，請版主給反導

全部回復(13)

只看樓主

正序查看

倒序查看

斌520

2019-10-01 06:04

高頻管發熱是正常的，只要在允許的范圍內就行。發熱異常那就要考慮是不是電路和參數設計不合理。

回復

xzszrs

2019-10-01 17:19

柵極電阻越大溫度越高，用4.7-10R看看。

回復

wuzijun

LV.4

2019-10-05 07:15

@xzszrs

柵極電阻越大溫度越高，用4.7-10R看看。

謝謝xzszrs[榮譽版主]！

一開始我用的是4.7R，開機燒H橋的MOS（47N６０），EG工程師說把門極電阻加大２２R，加大后不燒了，但高頻管溫度很高，

空載不加散熱片，低頻臂溫度３５度，高頻臂已經有５０度了，

回復

291133609

LV.7

2019-10-06 11:13

@wuzijun

謝謝xzszrs[榮譽版主]！一開始我用的是4.7R，開機燒H橋的MOS（47N６０），EG工程師說把門極電阻加大２２R，加大后不燒了，但高頻管溫度很高，空載不加散熱片，低頻臂溫度３５度，高頻臂已經有５０度了，

我覺得用示波器測G級開通和關閉的時間選取合適的電阻，不同的MOS管，結電容不一樣，選取的電阻也不一樣，不要去蒙，

回復

wuzijun

LV.4

2019-10-07 10:56

@291133609

我覺得用示波器測G級開通和關閉的時間選取合適的電阻，不同的MOS管，結電容不一樣，選取的電阻也不一樣，不要去蒙，

謝謝團長：G極電阻根據開通和關閉的時間選取10R，但是開機就燒2113，放15R就不燒2113，電感從3MH，2.5MH，2MH，1.5MH也得步到改善

回復

南陽鎮平人

LV.6

2019-10-08 11:06

@wuzijun

謝謝團長：G極電阻根據開通和關閉的時間選取10R，但是開機就燒2113，放15R就不燒2113，電感從3MH，2.5MH，2MH，1.5MH也得步到改善

是的，阻值要合適才行。另一方面調整死區時間。

回復

wuzijun

LV.4

2019-10-08 14:16

@南陽鎮平人

是的，阻值要合適才行。另一方面調整死區時間。

EG8010一開始是1US，后來改為５００MS，不是不能改善

回復

xzszrs

2019-10-12 09:16

@wuzijun

EG8010一開始是1US，后來改為５００MS，不是不能改善

換MOS管看看。

回復

世紀逆變

LV.8

2019-10-12 10:34

@wuzijun

EG8010一開始是1US，后來改為５００MS，不是不能改善

原因是驅動能力不足所造成的，死區時間改到最大可能會有少許的效果，但是這不是最終的解決方案，

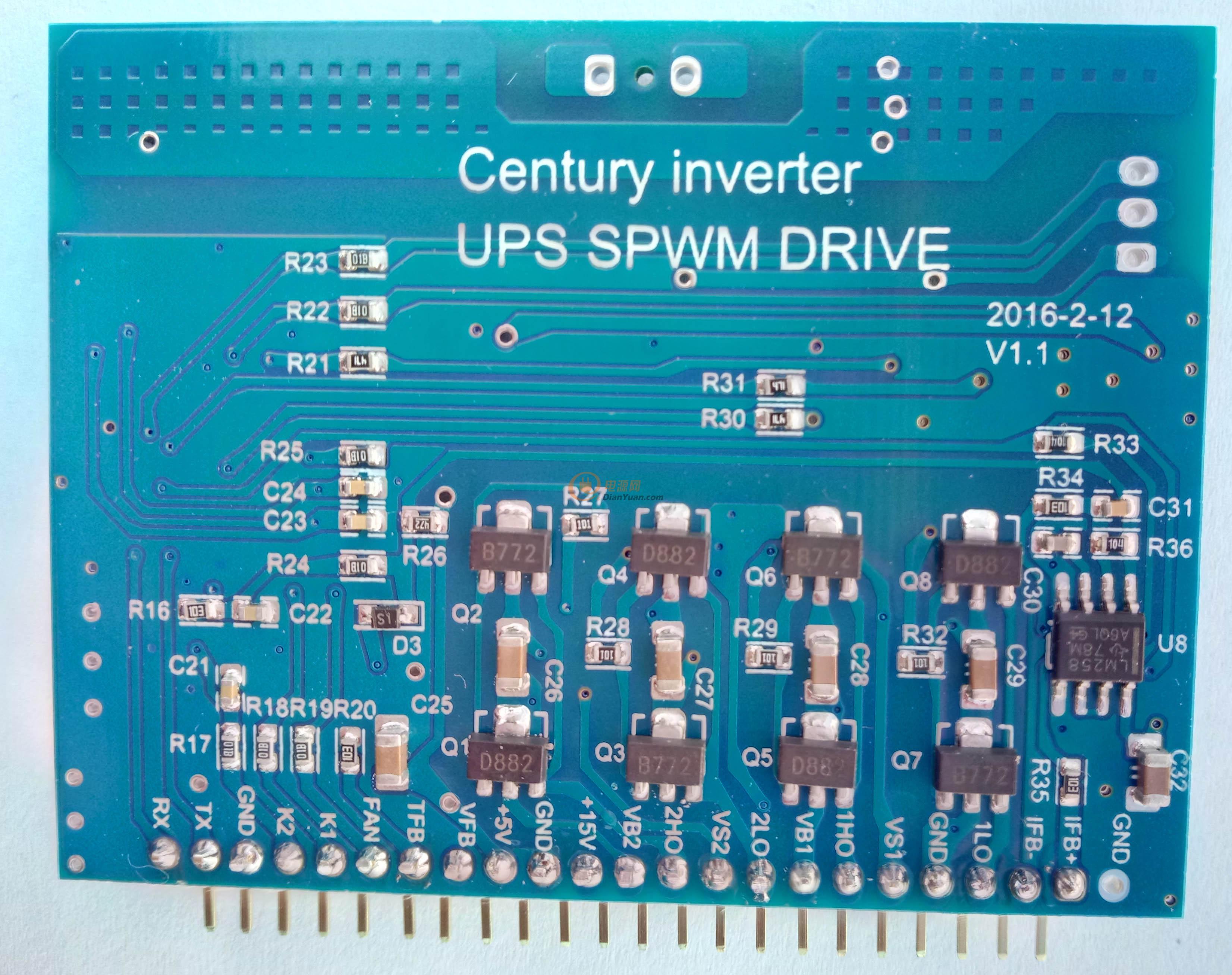

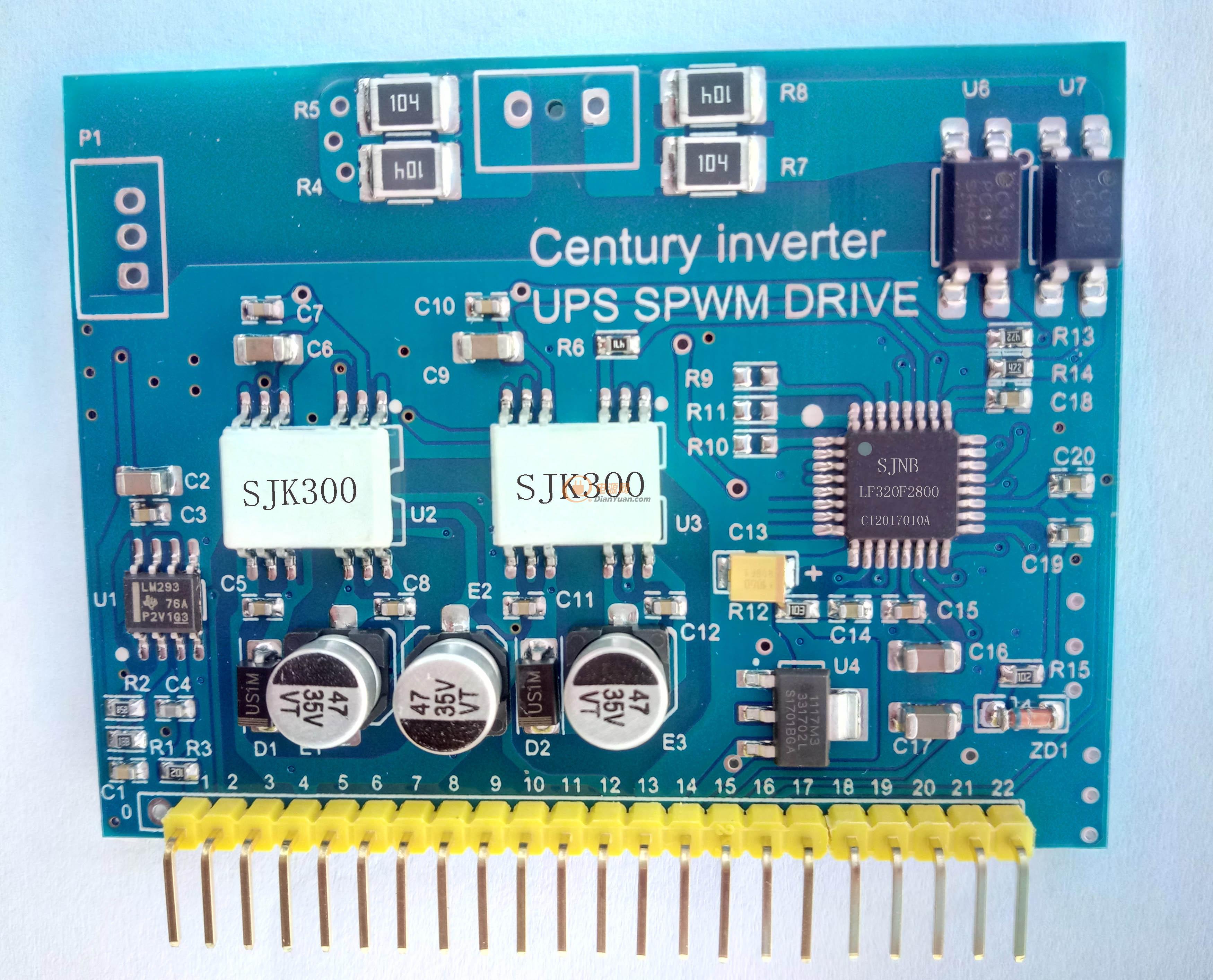

對于大功率建議是加圖騰驅動，像47N60C3這類MOS或者是多只管并聯驅動，就體現出來驅動板的驅動能力了！

回復

wuzijun

LV.4

2019-10-15 06:11

@世紀逆變

原因是驅動能力不足所造成的，死區時間改到最大可能會有少許的效果，但是這不是最終的解決方案，對于大功率建議是加圖騰驅動，像47N60C3這類MOS或者是多只管并聯驅動，就體現出來驅動板的驅動能力了！[圖片][圖片][圖片]

謝謝世紀逆變（師長）!

回復
