最早家里裝的是太陽能熱水器后來又增加了電熱水器，可能是因?yàn)樘?yáng)能熱水器型號太老（非承壓式）再加上為后改裝，安裝師傅給裝了好幾個控制閥在使用時要幾閥聯動不是很方便。
最近有個閥漏水了需要更換，趁著非常時期蹲在家里琢磨了一下水路找到了一種適合自家情況的簡潔方案，閥門可以縮減到只需兩個。
相對于常規水路只多了一個二進一出的分水閥（一進二出反著用）。

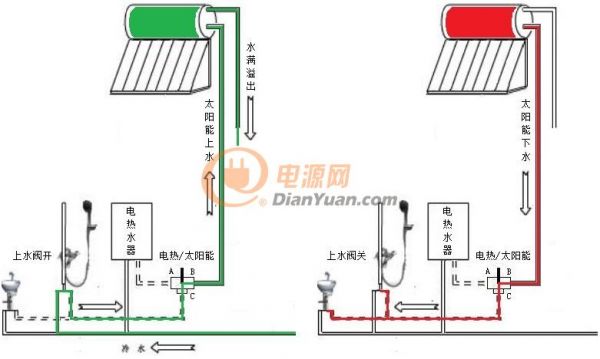

由于這款太陽能熱水器上滿水后沒有報警功能也不會自動停止，需要手動關閉上水閥使用時不是很方便，所以就設計一個利用回水管自動關閉上水閥的裝置，總體圖如下：
上圖的水路還未修改（非常時期配件難買）需要兩個閥聯動。

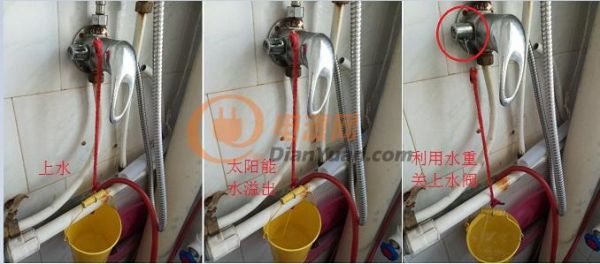

自動關上水閥的原理比較簡單：當太陽能熱水器水滿后從回水管溢出，回水管的出水口對著小黃桶，當桶里的水重達到某值后將上水閥拉下實現自動關上水功能。
改造撥臂：
用鐵絲延長撥臂，借助杠桿原理增大扭力。

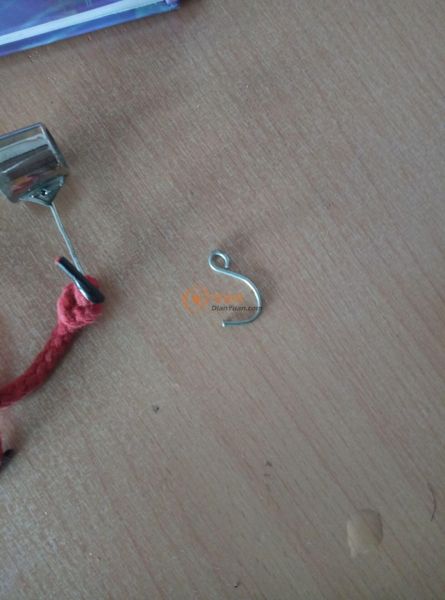

掛小桶的鉤子：
