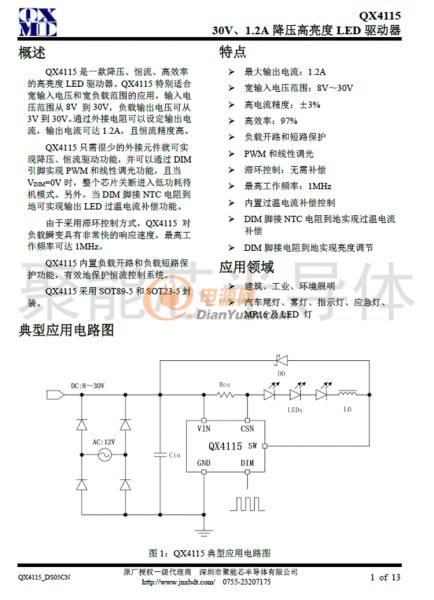

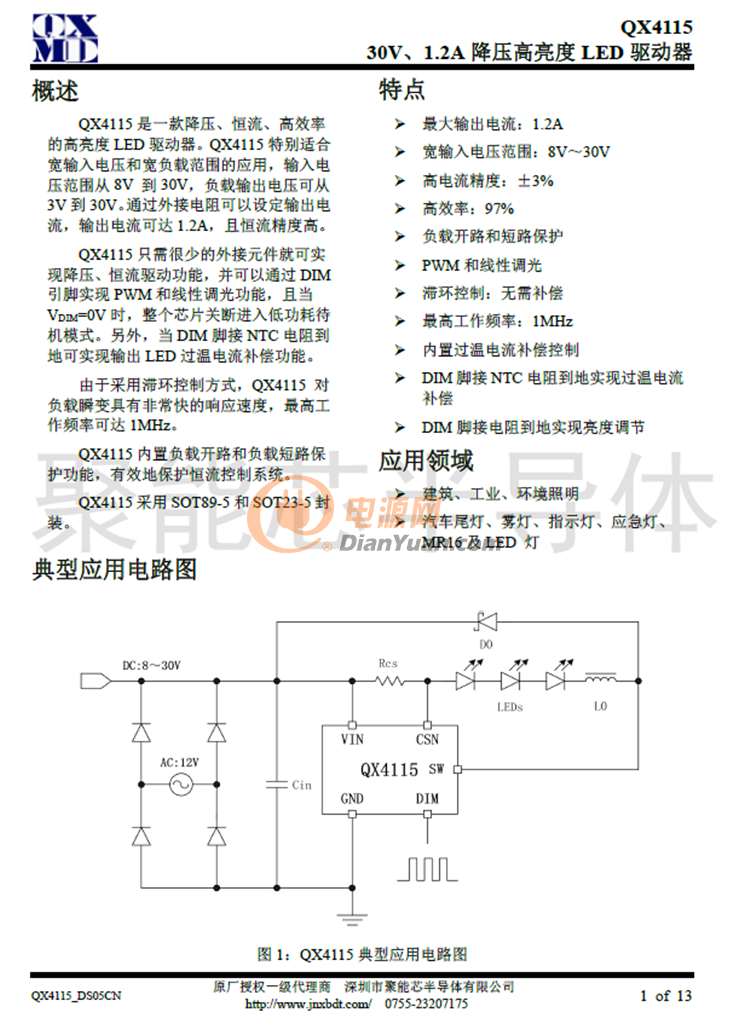

概述

QX4115是一款降壓、恒流、高效率的高亮度LED驅動器。QX4115特別適合寬輸入電壓和寬負載范圍的應用，輸入電壓范圍從8V 到30V，負載輸出電壓可從3V到30V。通過外接電阻可以設定輸出電流，輸出電流可達1.2A，且恒流精度高。

QX4115只需很少的外接元件就可實現降壓、恒流驅動功能，并可以通過DIM引腳實現PWM和線性調光功能，且當VDIM=0V時，整個芯片關斷進入低功耗待機模式。另外，當DIM腳接NTC電阻到地可實現輸出LED過溫電流補償功能。

由于采用滯環控制方式，QX4115 對負載瞬變具有非?？斓捻憫俣?，最高工作頻率可達1MHz。

QX4115內置負載開路和負載短路保護功能，有效地保護恒流控制系統。

QX4115采用SOT89-5封裝。

特點

?  最大輸出電流：1.2A

?  寬輸入電壓范圍：8V～30V

?  高電流精度：±3%

?  高效率：97%

?  負載開路和短路保護

? PWM和線性調光

?  滯環控制：無需補償

?  最高工作頻率：1MHz

?  內置過溫電流補償控制

? DIM腳接NTC電阻到地實現過溫電流補償

? DIM腳接電阻到地實現亮度調節
