1 方案名稱:BP2956DS-BP2956FS PWM 調光非隔離降壓型 LED 恒流驅動芯片

2 品牌名稱：晶豐明源

3 方案特點:

BP2956XS 是一款支持 PWM 輸入調光的高精度降壓

型 LED 恒流驅動芯片，全程采用模擬調光控制模

式，專為無頻閃無噪聲 LED 智能照明應用而設計。

BP2956XS 能夠達到優異的調光線性度和輸出電流

一致性，適用于 85Vac~265Vac 全范圍輸入電壓的

非隔離降壓型 LED 恒流電源。

BP2956XS 芯片集成高壓啟動電路和 500V 功率管，

無需 VCC 電容和輔助繞組，只需要很少的外圍元

件，即可實現優異的恒流特性，極大的節約了系

統成本和體積。

BP2956XS 芯片內部帶有高精度的電流采樣電路，

來實現精確的 LED 恒流輸出和優異的線電壓調整

率。

BP2956XS 具有多重保護功能，包括 LED 開路保護，

LED 短路保護，芯片溫度過熱調節等。

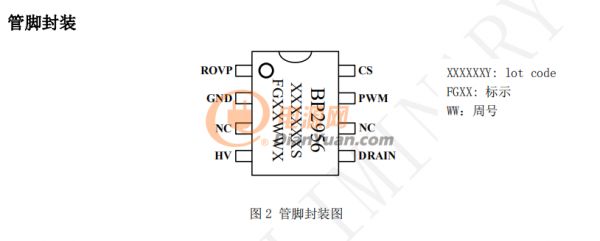

BP2956XS 采用 SOP-8 封裝。

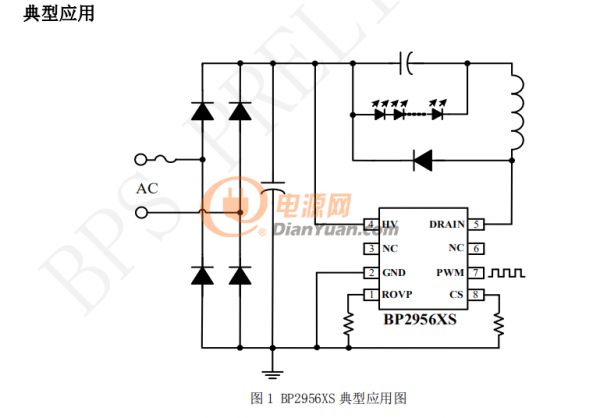

典型應用

特點

? 支持 1%-100%PWM 調光

? 全程模擬調光無頻閃

? 無需啟動電阻和 VCC 電容

? 內部集成 500V 功率管

? ±5% LED 輸出電流精度

? LED 開路保護

? LED 短路保護

? 過熱調節功能

? 采用 SOP-8 封裝

應用

? LED 吸頂燈

? LED 球泡燈
