為大家介紹升壓芯片選擇經常用到的3V轉5V、3V轉6V、3V轉9V、3V到12V、5V轉12V/的升壓芯片選擇。
3V轉5V6V、3V轉12V的升壓芯片,效率高, EMI小。
在添加穿心電容和π形濾波器之后,噪聲非常小。

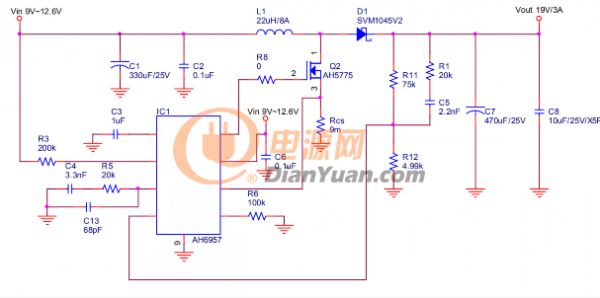

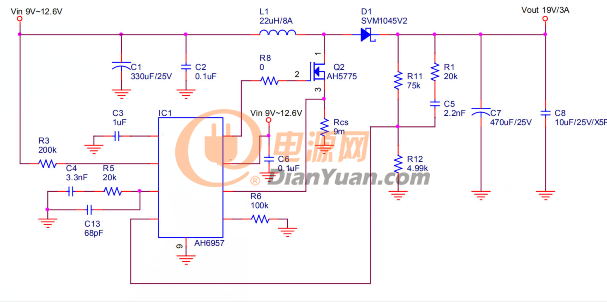

一、如果偏大電流功率的話用到AH69系列負載電流可以到1A-5A ,足夠一般情況使用，輸出的實用電路如圖
3V轉5V、3V轉6V、3V轉9V、3V到12V、5V轉12V升壓芯片選擇如果要求輸出電流在1A-5A,那么可以用到AH69系列,這款開關穩壓器采用獨特的控制方案，PWM（脈沖寬度調制）的優越性，提供一個高效、較寬電壓調節范圍的電源。具有較小的靜態電流，在重載情況下具有較高的效率，噪聲小。采用很小體積的外圍元件就可獲得滿意的輸出紋波，這樣便于降低電路成本及電路的尺寸,它的輸入電壓范圍 是2.5～24V ,輸出電壓調節范圍是3V-48V。
二、需要1A以下可選擇AH86系列 , SOP-8封裝內置MOS輸入電壓3.3-12V,輸出電壓5-18V輸出電流1A，輸出功率5W
特征
?Supply Voltage Operating Range: 2.7V to 12V
?Adjustable Output up to 18V
?可調輸出高達18V
?Internal Fixed PWM frequency: 400KHz
?內部固定脈寬調制頻率：400 Khz
?Precision Feedback Reference Voltage: 1 .2V (+2%)
?Precision Feedback Reference Voltage: 1 .2V (+2%)
?Internal 15mQ, 10A, 14V Power MOSFET
?內部15 mQ，10A，14V功率MOSFET
?Shutdown Current: 1μA (Max.)
?關機電流：1μA(最大)
?Over Temperature Protection
?過溫保護?Internal Soft Start F unction
?內軟啟動F結
?Adjustable Over Current Protection: 2A~ 8A
?可調過流保護：2A~8A
?Package: SOP-8L(EP)?封裝：SOP-8L(EP)
