瑞芯微PK835是為PD3.0協議適配器設計的芯片。
它集成了USB Type-C和PDPHY充當電源角色支持華為的快速充電協議(FCP),超級充電協議(SCP)、 AFC充電協議和高通的QC2.0 / 3.0 / 3+充電協議技術,這些技術專為USB Type-C充電應用而設計,如電源適配器,壁式充電器,配電盤等
它可以為帶有電子標記的電纜提供Vconn電源。在超低功耗模式,整個芯片消耗30uA電流。
隨著USB Type-C的普及,越來越多的設備(手機、平板、顯示器、工作站、充電器等)使用USB-PD快速充電方案。
瑞芯微RK835集成了Arm Cortex-M0內核,56K字節閃存空間和1K字節RAM,以實現PD3.0或其他協議。借助高精度ADC,它可以不斷監控電壓,電流,溫度和其他系統參數通過GPIO。所有GPIO都可以配置為邊沿觸發中斷。 DP / DM引腳可以配置為UART模式和BC1.2模式。它支持從模式和主模式的I2C接口。還集成了VBUS和VOUT放電功能。
功能
?支持USB PD2.0 / PD3.0和PPS,TID號為4325
?支持QC和VOOC協議
?支持USB C型和Vconn電源
?支持專有協議超低功耗模式下的電流為30uA
?8通道10位,1KHz轉換器速度ADC感測電壓和溫度channel 1通道10位電流ADC
?Arm Cortex-M0內核,56K字節閃存空間和1K字節RAM
?所有GPIO均可配置為ADC輸入或邊沿觸發中斷
?DP / DM引腳可以配置為UART模式,BC1.2模式和GPIO模式slave具有從模式和主模式的I2C接口
?耐高壓DP / DM和CC1 / 2引腳
?低功耗RC振蕩器,3個定時器,看門狗。
?集成了用于VCC和VBUS的放電N-MOSFET

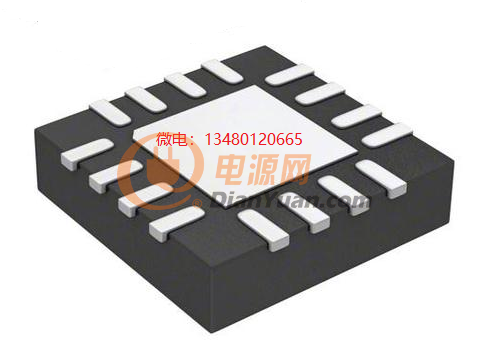

?QFN16L 3mmx3mm封裝
