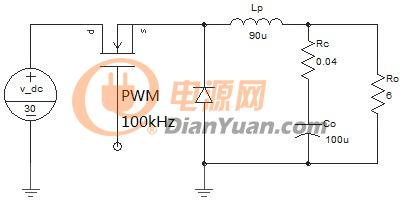

圖2-1 Buck/正激電路

  Buck電路（或正激）一般選擇CCM工作模式這時輸出紋波的分析就比較簡單了，首先假設ESR=0的情況，見下圖

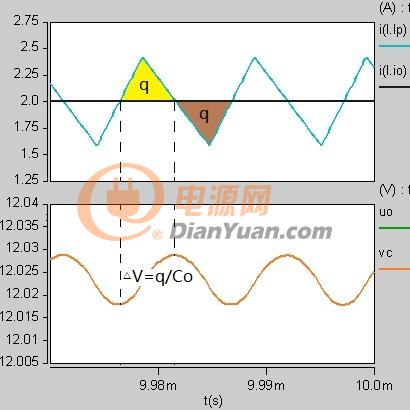

              圖2-2 Buck輸出電壓紋波（ESR=0）

  CCM模式下的電流波形是三角波，峰值為0.5*Io*r，周期t=0.5T，求三角形面積（電荷量）q=0.5*0.5*Io*r*0.5T=Io*r/(8*f)得輸出紋波△V=q/Co=Io*r/(8*f*Co)。

  輸出紋波與輸入電壓的關系如下：

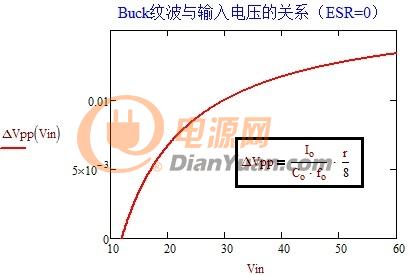

                  圖2-3 Buck輸出紋波與輸入電壓（ESR=0）

  其次ESR電阻不為零的情況

  ESR電阻產生的紋波為△Vpp=Io*r*ESR，設與電容紋波△V= Io*f/(8*f*Co)相等近似為臨界條件

  可知當前參數下臨界Gesr=ESR*Co=1/(8*fo)=1.25*10^-6，如果輸出為電解電容Gesr=60*10^-6則臨界開關頻率為2kHz左右，當前100kHz開關頻率下臨界ESR=1/(8*f*Co)=0.0125（Co=100uF）,下圖為ESR=0.04時的波形圖。

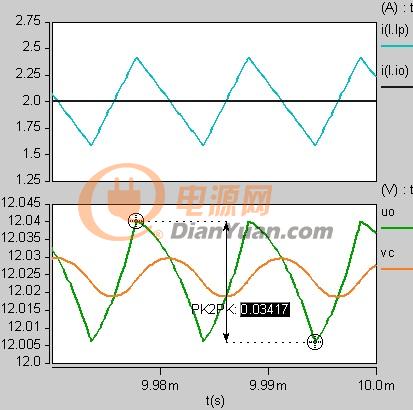

                     圖2-2 Buck輸出電壓紋波

  考慮ESR后的輸出紋波與輸入電壓關系如下：

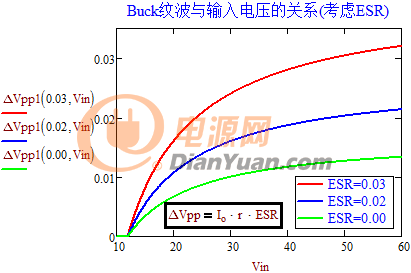

                   圖2-3 Buck輸出紋波與電壓的關系（考慮ESR）

  正激電路的輸出電流是連續的，紋波△I=Io*r比較小所以產生的紋波電壓也較小所需電容也小，前面分析的反激輸出電流是斷續的，紋波△I=Ipk比較大所以產生的紋波電壓也較大所需電容也大。
