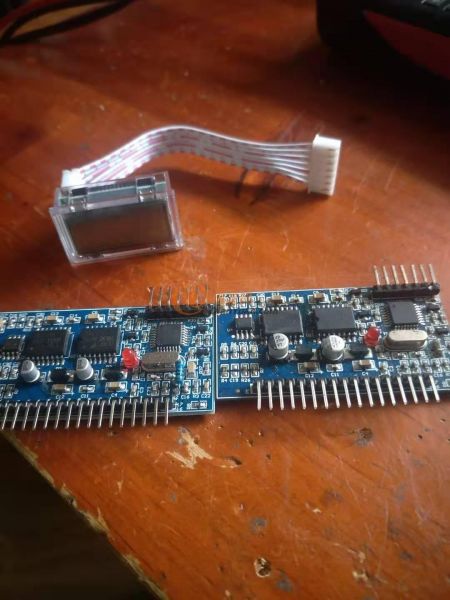

本人是個菜鳥，想弄個逆變器應急用，用一個EE55主變前級，后級用EGS002驅動板，淘寶買的，全橋管25N50 4個，剛弄好試了一下可以帶一個200瓦的燈泡，測電壓只有170，負載能力差，還燒了一塊EGS002，不知道原因，求大神看看。
本人是新手想弄個純正玄波逆變器預防停電用
全部回復(4)
正序查看
倒序查看
@東城立昇
建議做環牛工頻機更好入手
使用EG8010模塊的逆變器，處理不好特別是新手很容易炸管燒模塊，建議從以下幾方面開始排查原因，只要以下幾方面沒有問題，逆變器的基本性能一般都會正常。
1.首先要保證前級工作正常，可以先不按驅動板和輸出場管，檢測一下前級是否正常：
a.母線電壓在360-400V范圍內,可以接個200W燈泡試下前級帶載能力，正常情況下不會有太大的壓降。
b.測試驅動板供電12V、5V電壓是否正常，這兩個電壓很重要，如處理不好帶大負載時，有時會莫名其妙的炸機。最好是從母線電壓取電通電降壓模塊降到12V和 5V.
2.如果前級正常，再檢查后級電路。

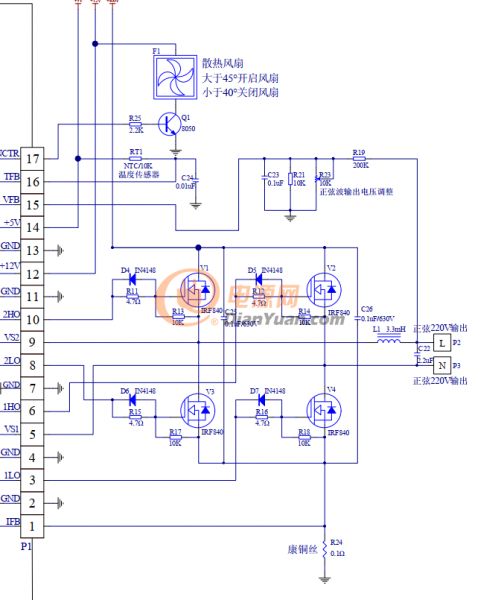

a.首先要保證線路連接沒有搞錯,最好能把圖片發上來給大家一起分析下。
b.過流檢測的康銅絲的阻值不能太大，取值過大會造成帶不起大負載，過小會造成過流沒有保護。
c.輸出電壓一定要用鐵硅鋁繞制，電感量2MH左右。
d.輸出電容，按原理圖要求使用即可，此電容及輸出電感的大小會影響正弦波的質量好與壞，所以材料及元件參數一定不能馬虎。
