X10S 是一款外圍電路簡潔低成本高性能的三通道線性降壓LED恒流驅動器，適用于5-48V輸入電壓范圍的LED 恒流照明領域。

X10S PWM 端口支持高輝調光，能夠響應60ns小脈寬的PWM 調光信號。



X10S采用我司算法，為客戶提供好的解決方案，大限度發揮燈具優勢，以實現景觀舞臺燈高輝的調光效果，65536（256*256）級高輝調光。

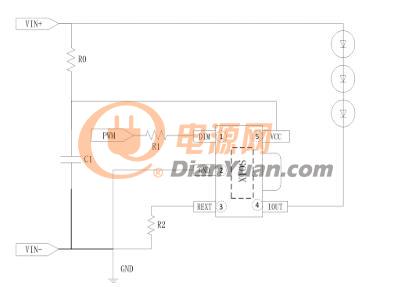

X10S PWM 端口為高電平時，芯片正常工作。為低電平時，芯片輸出關閉。芯片采用線性恒流控制算法，只需兩顆電阻與一顆電容，就能實現LED 恒流，且保證輸出電流恒流精度≤±3％，通道之間電流偏差≤±1%；外圍電路簡潔，系統穩定可靠。



X10S的三路輸出電流都通過REXT 端口電阻來設定，電流大能到500mA。而且，每一路電流能夠獨立進行PWM 高輝調光，實現65536:1 調光比。PWM 端口默認上拉，內部自帶100uA 上拉能力。



X10S特點：

RGB調光無頻閃/PWM調光無頻閃

支持高輝調光，65536:1 調光比

輸入電壓范圍：5-48V

單路恒流輸出大500mA

內置5V 穩壓管

恒流精度≤3%

過溫降電流降功率保護

易過EMI

抗干擾能力強

調光一致性好

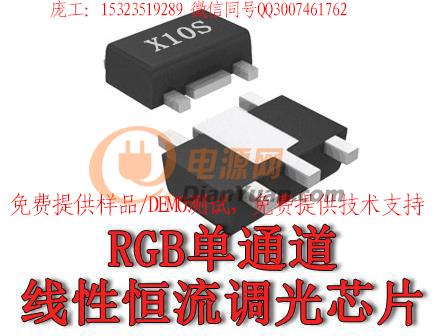

封裝：SOT89-5



應用領域：

景觀亮化LED 照明

DMX512 芯片外擴流應用

高端汽車車燈LED 照明

低壓商業LED 照明

游戲機LED燈、兒童車燈、廣告牌、廣告招牌、珠寶裝飾照明、背光源、軟燈條等



X10S完全替代SM15133、SM15633 、SM1501、SM15122S、SM15102S、SM15103E、SM15133E、SM15105N、SM15633E、SM15106T，腳位一樣，PIN對PIN完全兼容替代，無需改動任何元器件，調光效果好，價格優勢，性價比高，歡迎申請樣品測試，免費提供DEMO測試
