非晶變壓器，高頻變壓器，32*50*20尺寸的磁芯

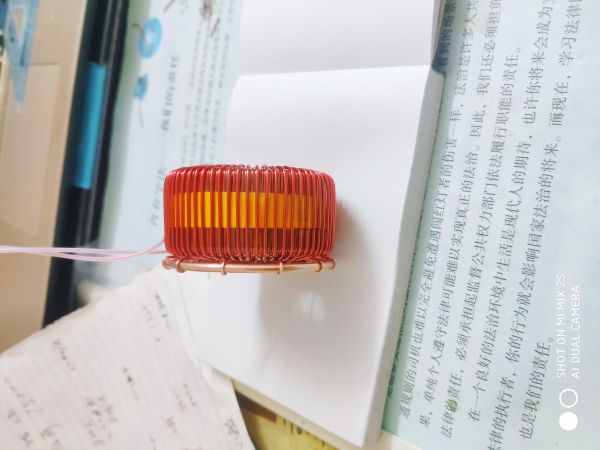

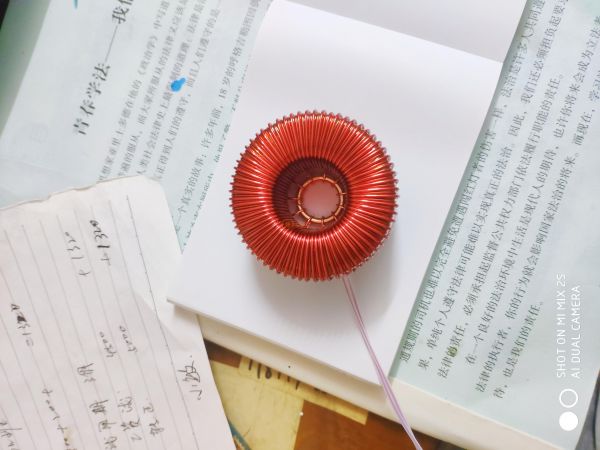

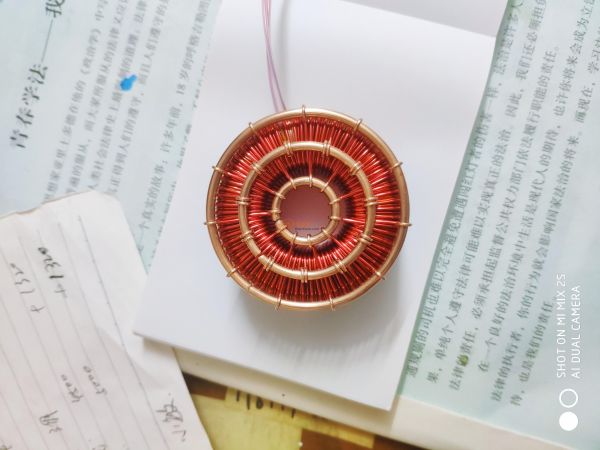

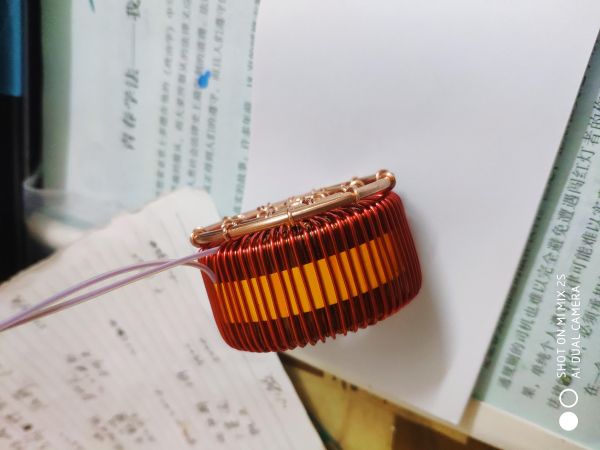

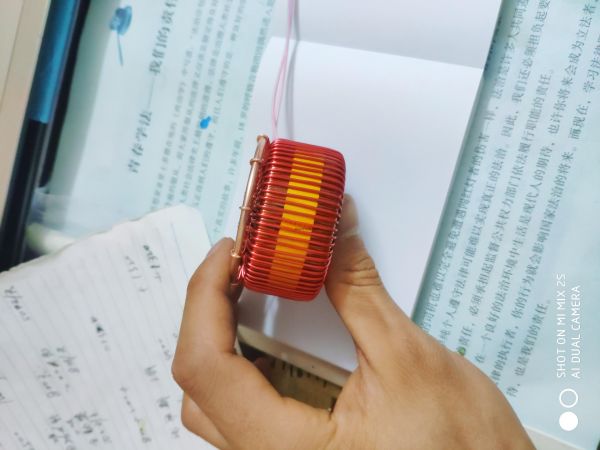

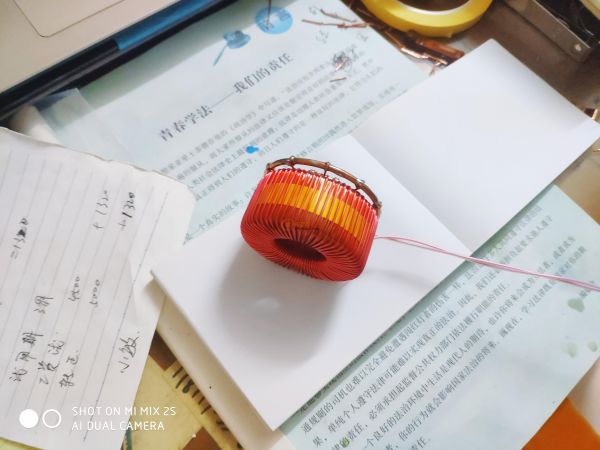

在家無聊閑不下來，總想找點事情動動手，于是在網上買了一個非晶磁環，磁芯32*50*20不算外殼的話，我用0.6的無氧銅漆包線繞了198圈做次級，然后用0.9的無氧銅漆包線繞3+3初級，因為考慮到是12v電源用的，繞了11組初級，剛好布滿內圈和平均外圈，構造簡單，據說非晶體這玩意比同體積的鐵氧體的功率密度要大一些，也不懂說什么，大家隨便看看吧

全部回復(25)
正序查看
倒序查看
2021-04-09 15:21
關注樓主，等更新哦
0
回復
2021-04-10 00:34
感覺輸出電壓太高了吧
0
回復
2021-04-14 11:26
@zhiyiyunmeng
感覺輸出電壓太高了吧
這是手工繞制？
0
回復
lkings
LV.6
5
2021-04-16 22:03
非晶的U值非常高，很少的圈數可以得到很大感量。用了解決EMI問題，當尺寸要求高的時候，是很不錯的元件。
0
回復
魯珀特
LV.4
6
2021-04-20 12:50

這種材質的磁環應用場合是啥？第，一次見這種材質的，他的電壓范圍，以及頻率范圍如何？

0
回復
2021-04-22 23:00

磁芯看著非常工整。機器繞制？

0
回復
飄飄飄
LV.6
8
2021-04-23 22:29

哇塞，你這手藝太牛了，真漂亮！

0
回復
2021-05-01 18:48
@zhiyiyunmeng
感覺輸出電壓太高了吧
全橋漁機用的
0
回復
2021-05-01 18:48
@lihui710884923
這是手工繞制？
對啊，無聊在家做的，花了半天時間
0
回復
2021-07-13 14:11

非晶合金變壓器，在城市軌道交通變電所中有一定的應用。主要特點就是低損耗、高能效。我建議樓主按照相同的規格再做一個純鐵芯的變壓器，然后對兩個變壓器的各種性能參數進行綜合比較。說不定可以取得一定的科研成果。

0
回復
lkings
LV.6
12
2021-07-13 19:41

等更新，不得不說，繞線搞得真漂亮啊。厲害啊

0
回復
iszjt
LV.5
13
2021-07-14 09:08

感謝樓主分享。非晶變壓器的空載損耗低是其主要優勢，由此不僅降低總發電量，也減少了損耗導致的二氧化碳排放，所以是環保節能產品，但是非晶材料有其適合的頻率范圍。如果超過了就不太適用了。

0
回復
2021-07-14 16:05

做工真漂亮

0
回復
nowizt
LV.1
15
2021-07-19 17:09

等測試，這個手工技術沒得說

0
回復
魯珀特
LV.4
16
2021-07-19 22:20

一直不太了解繞磁心，繞的方向有沒有說法？能否仔細講講

0
回復
2021-07-23 12:17
@天空國際張承超
全橋漁機用的

希望樓主做出來看看，能做多大的功率。

0
回復
飛翔2004
LV.10
18
2021-07-26 21:57
@lkings
非晶的U值非常高，很少的圈數可以得到很大感量。用了解決EMI問題，當尺寸要求高的時候，是很不錯的元件。

非晶的有超低損耗特性,用在電源設計上效率高。

0
回復
2021-07-27 11:53

這個手工技術活不錯！

0
回復
luck_gfb
LV.7
20
2021-08-03 16:47

樓主繼續，很想看一下性能怎么樣？

0
回復
lw200666
LV.2
21
2021-08-05 13:51

0.9的無氧銅漆包線繞3+3初級，是什么繞法能細說下嗎？

0
回復
2021-08-05 18:40

這個高頻變壓器的尺寸多大？看著比較小。支持的工作頻率范圍多少？

0
回復
2021-08-05 18:42
@liuxiaofei126
磁芯看著非常工整。機器繞制？

收工繞的

0
回復
2021-08-05 18:43
@魯珀特
這種材質的磁環應用場合是啥？第，一次見這種材質的，他的電壓范圍，以及頻率范圍如何？

EMC共模電感用的磁芯，頻率10khz到100khz，參數寫的，我也不太懂

0
回復
2021-08-05 18:45
@417zhouge
希望樓主做出來看看，能做多大的功率。

漁機斷斷續續輸出的，可以達到150安的電流，我測試過，可以段時間超150，但最好還是100安輸入電流比較妥

0
回復
k1300
LV.1
26
2022-01-16 22:04

手工藝真漂亮！非晶鐵心工作頻率不能太高，如果做逆變器，因初級電壓很低（如12~24V）必須用場效應管，非晶鐵心在比較低頻率下的優勢，場效應管在比較高頻率下的優勢，無法同時發揮。望商榷。
