這是本電路板的工作原理，幾個要點：

① 我們假設輸入是10V，目標輸出是5V。我們知道BUCK電路是降壓電路，我們看看他是如何穩定降壓到5V的。

② 整個電路是由1個司令（IC）和4個士兵（Q1、L1、D1、C1）來協作完成的，我們來看5個人的分工。

③ 先介紹4個士兵：Q1是開關管，他接受信號(PWM）來控制電路的高速開關。L1是電感，他可以將電能轉換成磁能，沒有電壓的時候，它又能把磁能轉化成電能釋放。D1是二極管，它是一個單向閥門，電流只能從一個方向流過它。C1是電容，它可以儲存電能，釋放電能。

④ 3843芯片就是將軍，他指揮4個士兵分工協作。將軍有2只眼睛和1個手。一只眼睛耵著輸出電壓：高于目標值（5V），他就會命令Q1關斷，別給后面輸出能量了。低于目標，就叫Q1開通，輸送能量。另一只眼睛盯著輸出電流，高了就關Q1。兩只眼同時盯著，誰先高了都關Q1。

⑤ 再分別介紹一下4個士兵的其他本領：Q1一般是用三極管、mos、igbt來實現，我這里用的是P型mos，為什么這么用，以后再說；L1是電感，電流會流過他。流過他的電流不能突然變化，他會慢慢的讓流過他的電流達到最大，釋放的時候，電流也是慢慢變小。D1功能比較簡單，他在這里起到續流的作用。就是Q1關斷時，L1釋放電能，得有一個回路，就會流經他。這個理解起來需要花點時間，以后再說；C1是電容，他也是儲能器件。他和電感不同得是，電流不能通過他，他是個蓄水池，他可以維持電壓的穩定。以后我們會把C1去掉，做實驗，這樣很多工作波形就能看得很清楚了。

蘭老板過謙

歡迎老板大駕！

多多發帖，出個系列

BUCK電路本質是通過控制開關管（MOS管）的開通和關閉的時間比例來控制輸入往輸出的輸送能量的大小。舉個大家都能懂的例子：一個馬路上的紅綠燈。綠燈讓車輛通行（電流），紅燈禁止同行。我們是不是可以通過控制一個周期內綠燈的時間比例，來控制通過路口的車流？一次紅燈時長加綠燈時長叫周期，周期的倒數叫頻率；一次綠燈時長除以周期叫【占空比】。這個在電路里是一樣一樣的。

我們來做實驗，把示波器的探頭地夾住J7和J8，得到下面MOS的三張波形：

一：輸入10V，輸出4.9，此時的占空比是61%。頻率是37KHz，周期是27微秒。

二：輸入20V，輸出5.0，此時的占空比是31%。頻率是37KHz，周期是27微秒。

三：輸入30V，輸出5.0，此時的占空比是20%。頻率是36KHz，周期是28微秒。

我們通過輸入10、20、30V三種情況，可以等處結論：Vout（輸出電壓） = Vin（輸入電壓） X D（占空比）。大家有可鞥有疑問：10V X 0.6  = 6V、20V X  0.3 = 0.6V，30V X 20% = 6V，不是5V呀？我們故意讓輸出是6V的（通過調整取樣電阻R7,R8來實現），因為mos后面好多元器件都會占用輸出電壓（壓降），那多出來的1V就是用來彌補他們用的。

這個帖子大家知道一些宏觀的東西就好了：什么是占空比，占空比有什么作用，什么是開關周期、開關頻率，BUCK里Vout = Vin X D（當然要考慮電路中一些元器件的壓降）

我問大家一個問題呀。3843不是頻率是固定的么？為啥輸入不同，頻率會有一些微小的變化呢？這個正常嗎？是不是芯片輸入電壓高了，影響了參考電壓，從而影響了頻率？

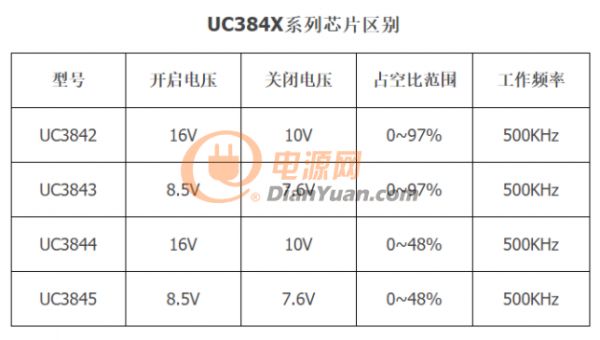

答案在上表的最下一行，這是TI的規格書，只給出了VCC供電12V---25V的頻率穩定度。言外之意，超出此范圍頻率穩定度不保
